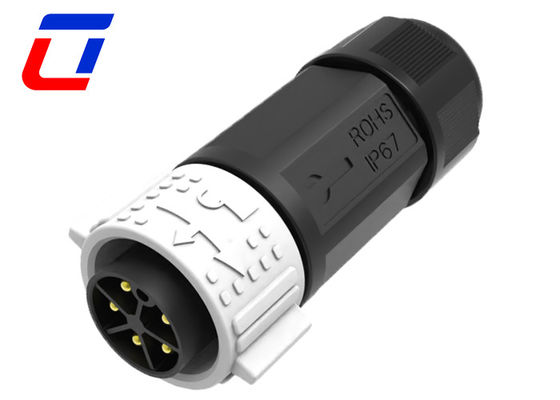

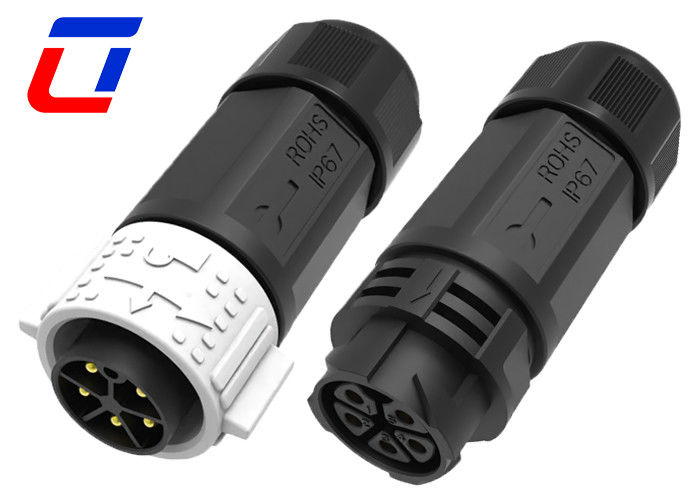

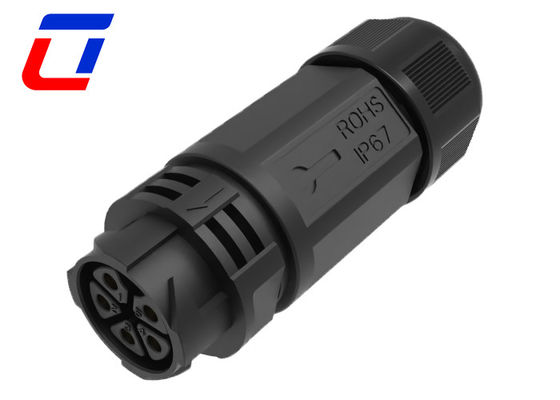

Hohe Strömung 5Pin wasserdicht männlich-weiblich Stecker, Push Lock Einfache Installation männlich-weiblich Steckerkabel
Schnelle Details zum wasserdichten 5-Pin-Anschluss
Dieses Modell ist spezialisiert für verschiedene Anwendungen, einfaches Betriebsdesign in Schubschließsystem, nur eine Sekunde brauchen, um einzusetzen, dann wird es automatisch sperren.Beide Schraubende und Lötende verfügbar.
Dank seiner Schraubterminals ist kein Lötwerk erforderlich und die Montage dauert nur wenige Minuten.Was ist die perfekte Lösung, um Ihre eigenen wasserdichten Verbindungskabel leicht zu machen.
Es ist auch eine gute Wahl für Anwendungen, die Drahtverbindungen beim Löten mit der geeigneten Kontaktspinngröße erfordern.
| Elektrische Parameter |
| NUmber von Polen |
4Pin Draht-zu-Draht Anschluss |
| Aktuelles Rating |
50A max. |
| Nennspannung |
600VAC max. |
| Haltbarkeitsspannung |
2500VAC @ 60 s.
|
Hauptmerkmal
- Schnellentlastungssystem mit Schaltschloss
- Mehrkernoptionen: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin,5+2Pin und 2+20Pin verfügbar
- Feldmontage-Version:optional sowohl von Draht zu Draht als auch von Draht zu Brett
- Wasserdichte Steckverbinder mit hohem Nennstrom gute Wahl bis 50A für lange Arbeitszeit
- Kabelmontage unterstützt, kundenspezifisch willkommen
- OEM/ODM willkommen
| Technische Parameter |
| Kontaktwiderstand |
10 mΩ max. |
| Isolationsstruktur |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40 °C ~ +105 °C |
| IP-Klasse |
IP67 (1m / 30min) |
| Schimmelstoff |
PA66 |
| Kontaktmaterial/Endmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
Anwendungsbereiche
- Kommunikationsanwendung
- Maschinen zum Codieren von Erzeugnissen
- Inventarproduktcodierung
- Inkjet-Systeme
- Sonnensystem
- Industrie-Tintenstrahlgeräte
- Elektrotechnische Geräte
- Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
- Kommunikationsgeräte
- Schwermaschinen
| Betriebsparameter |
| Nennspannung |
600VAC max. |
| Aktuelles Rating |
50A max. |
| Min. Drahtgröße OD |
6.5 mm ~ 10 mm |
| Maximale Drahtgröße |
10.5 mm ~ 18 mm |
| Max.Kabelquerschnittfläche |
0.5 mm2 ~ 6.0 mm2 |
Produktionsdimension
Weitere technische Einzelheiten
F1: Was ist die Nennspannung?
A1:Nennspannung, auch als Betriebsspannung bezeichnet, die hauptsächlich vom verwendeten Steckverbinder-Dämmstoff und dem Abstand zwischen den Kontaktgrößen abhängt.Einige Komponenten oder Vorrichtungen, die in einer Spannung unter ihrer Nennspannung sind, können ihre Funktionen nicht erfüllen..
F2:Wie ist der bewertete Strom?
A2: Nennstrom, auch als Betriebsstrom bezeichnet. Bei der Nennspannung, wie im Fall unter dem Nennstrom, kann der Luftstopf im Allgemeinen ordnungsgemäß funktionieren.durch die thermische Konstruktion des Steckers, um die Anforderungen des Nennstroms zu erfüllen, weil im Kontakt mit einem Strom, der aufgrund des Leiterwiderstands und des Kontaktwiderstands veraltet ist, Wärme entsteht.Der Stecker beschädigt die Isolierung und die Bildung von Luftbelastung auf der Oberfläche der Beschichtung zu erweichen, was zu einem Scheitern führt.
F3:Wie wählt man den passenden Stecker?
A3:Sie müssen Folgendes tun:
* Bestätigen Sie aktuelle Bewertung und Anzahl der Kontakte
* Bestätigen Sie, ob der Montage-Stil vorkabeln muss oder nicht.
* Bestätigen Sie Kabelmessung
* Bestätigen Sie die Kabellänge und das Material.
