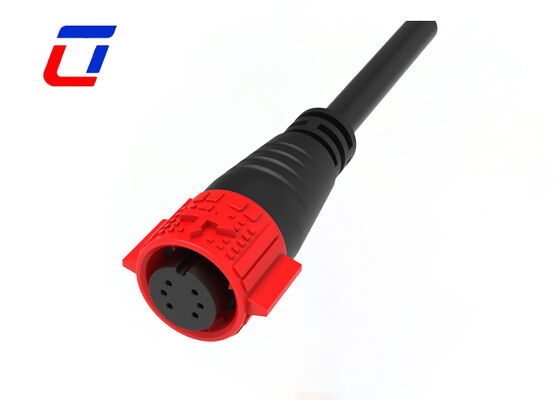

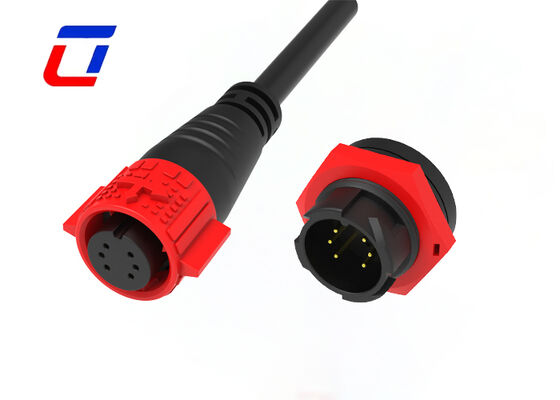

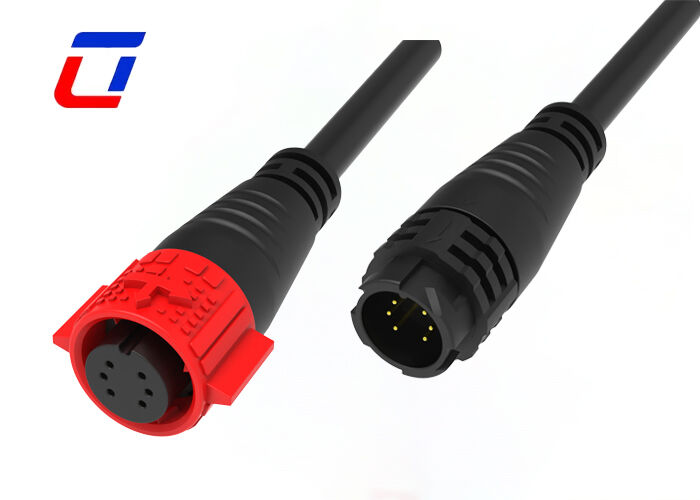

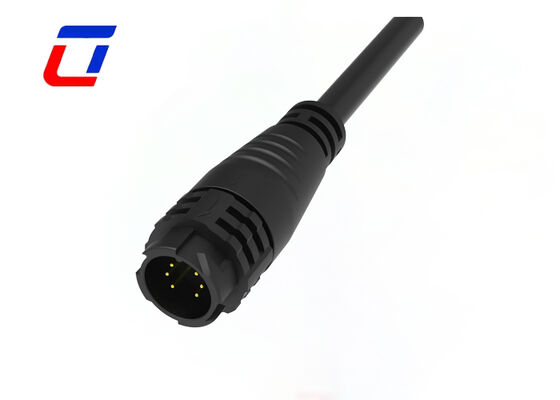

M19 Staubdichte Wasserdichte Drahtspaltverbindung
BeschreibungIndustriewasserdichtes Kreislaufanschluss
Der 6 Pin IP67 M19 Staubdichte Wasserdichte Drahtspaltverbindung ist eine leistungsstarke Konnektivitätslösung, die für eine zuverlässige Draht-zu-Draht-Verbindung in rauen Umgebungen entwickelt wurde.
Dieser Anschluss ist mit einer Standard-Gradgröße von M19 und einer 6-Stift-Konfiguration ausgestattet und bietet robuste Staub- und Wasserdichte.Dies macht es zu einer idealen Wahl für Anwendungen, bei denen elektrische Verbindungen Feuchtigkeit ausgesetzt sind, Staub, Spritzer oder vorübergehendes Eintauchen.
Egal, ob in der industriellen Automatisierung, in der Außenelektronik, im Automobilzubehör oder in Schiffsgeräten, stellt es eine stabile Signal- und Leistungsübertragung sicher.Wirksam verlängert die Lebensdauer der angeschlossenen Geräte.
Es ist auch eine gute Wahl für Anwendungen, die Drahtverbindungen beim Löten mit der geeigneten Kontaktspinngröße erfordern.
Hauptmerkmal
- Schnellentlastungssystem mit Schaltschloss
- Multicore-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für die Energieversorgung
- 3+2,3+3,3+4,3+5,2+20Pin ist die Kombination von Strom und Signal
- 9Pin, 10Pin, 12Pin, 14Pin, 16Pin, 18Pin für das Signal
- Feldmontage-Version:optional sowohl von Draht zu Draht als auch von Draht zu Brett
- Wasserdichte Steckverbinder mit hohem Nennstrom gute Wahl bis 10A für lange Arbeitszeit
- Kabelmontage unterstützt, kundenspezifisch willkommen
- OEM/ODM willkommen
| Elektrische Parameter |
| NUmber von Polen |
Wasserdichtes 6-Pin-Anschluss |
| Aktuelles Rating |
10A max. |
| Nennspannung |
300VAC max. |
| Haltbarkeitsspannung |
1000VAC @ 60 s. |
| Technische Parameter |
| Kontaktwiderstand |
10 mΩ max. |
| Isolationsstruktur |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40 °C ~ +105 °C |
| IP-Klasse |
IP67 (1m / 30min) |
| Schimmelstoff |
PA66 |
| Kontaktmaterial/Endmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
Anwendungsbereiche
- Kommunikationsanwendung
- Maschinen zum Codieren von Erzeugnissen
- Inventarproduktcodierung
- Inkjet-Systeme
- Sonnensystem
- Industrie-Tintenstrahlgeräte
- Elektrotechnische Geräte
- Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
- Kommunikationsgeräte
- Schwermaschinen
Produktionsdimension
Weitere technische Einzelheiten
Häufig gestellte Fragen
F1: Was ist die Nennspannung?
A1:Nennspannung, auch als Betriebsspannung bezeichnet, die hauptsächlich vom verwendeten Verbindungsdämmstoff und dem Abstand zwischen den Kontakthöhen abhängt.Einige der Komponenten oder Vorrichtungen, die in einer Spannung unter der Nennspannung stehen, können ihre Funktionen nicht erfüllen..
F2:Wie ist der bewertete Strom?
A2: Nennstrom, auch als Betriebsstrom bezeichnet. Bei der Nennspannung, wie im Fall unter dem Nennstrom, kann der Luftstopf im Allgemeinen ordnungsgemäß funktionieren.durch die thermische Konstruktion des Steckers, um die Anforderungen an den Nennstrom zu erfüllen, weil bei Kontakt mit einem Stromstrom, der aufgrund des Leiterwiderstands und des Kontaktwiderstands veraltet ist, der Kontakt mit Wärme erfolgt.Der Stecker beschädigt die Isolierung und die Bildung von Luftbelastung auf der Oberfläche der Beschichtung zu erweichen, was zu einem Scheitern führt.
F3:Wer ist für die Zollabfertigung verantwortlich?
A3: Wir stellen Ihnen vollständige Zollabfertigungsunterlagen zur Verfügung (Handelsrechnung, Verpackungsliste, Konnossement, Bescheinigungsberichte).Die Zollabfertigungsgebühren und -zölle werden vom Käufer getragen (EXW/FOB-Bedingungen)- Wir können bei der Vorbereitung von Dokumenten helfen, wenn nötig.
