Name: 18 Pins Kreislaufanschluss M19 Draht zu Draht Außenschnellverschluss elektrische Anschlüsse
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichtes Verbindungsstück im Freien

18 Pins Kreislaufanschluss M19 Draht zu Draht Außenschnellverschluss elektrische Anschlüsse

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1.Plastiktüte;2. Karton;3. je nach Kundenanforderung
Lieferzeit:	3 bis 6 Arbeitstage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, , Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100000 Paare Montly

Kontakt

Ausführliche Produkt-Beschreibung

Pin:	18Pin	Current rating:	5A
Rated voltage:	300V	Connector type:	Quick connector
Material:	Nylon	Color:	Blue White Red Yellow
Flame-resistant rating:	UL94-V0
Hervorheben:	Kreisförderer mit 18 Pins M19 , Wasserdichte Drahtverbindung für den Außenbereich , Schnellverschluss elektrischer Stecker

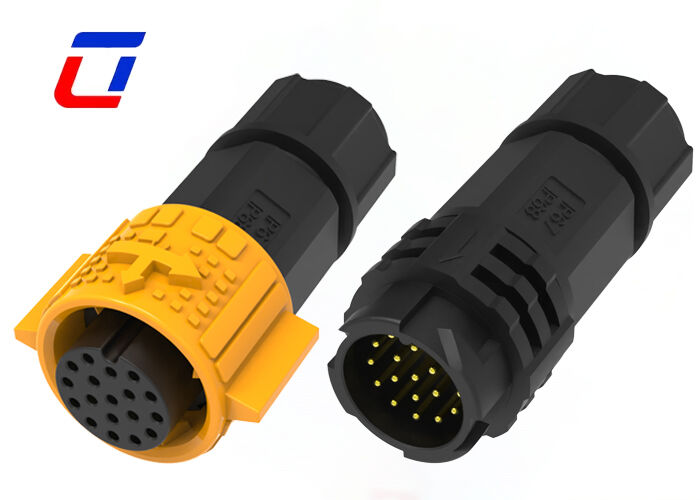

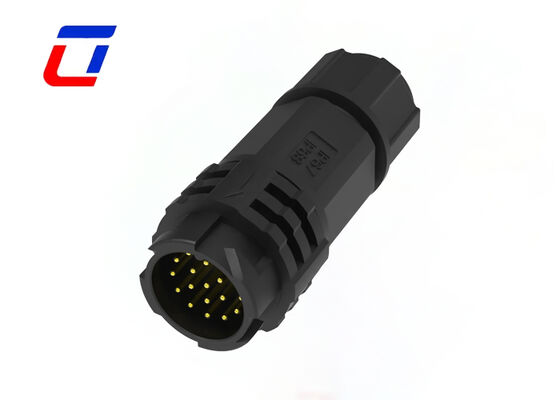

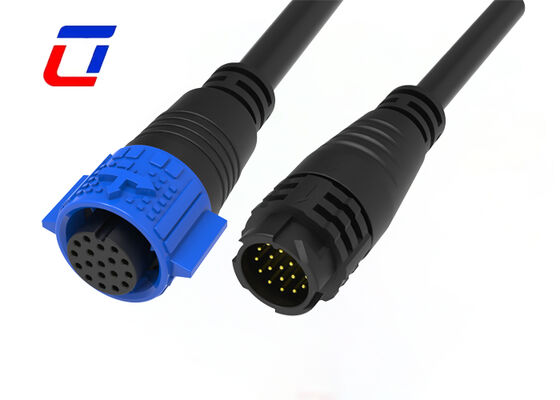

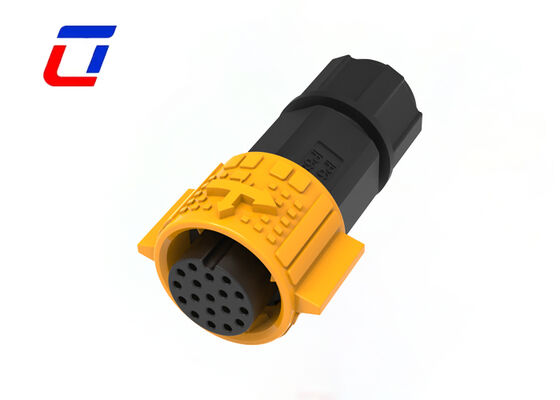

18-poliger Rundsteckverbinder M19 Draht-zu-Draht-Steckverbinder für den Außenbereich mit Schnellverschluss

Kurzbeschreibung

18-poliger High-Density-Anschluss: Mit 18 präzise ausgerichteten Pins ermöglicht der Steckverbinder die gleichzeitige Übertragung mehrerer Strom- und Signalkreise in einem kompakten M19-Formfaktor. Dieses High-Density-Design macht mehrere Steckverbinder überflüssig, spart Installationsraum und vereinfacht die Verdrahtungsanordnungen für komplexe elektrische Außenanlagen.
Umweltschutz für den Außenbereich: Der Steckverbinder wurde mit einem abgedichteten Gehäuse und witterungsbeständigen Materialien konstruiert und erreicht die Schutzart IP67. Er widersteht effektiv Regen, Schnee, Staub, UV-Strahlung und Temperaturschwankungen und gewährleistet so eine stabile Leistung in rauen Außenumgebungen wie Gärten, Baustellen und Straßenanlagen.
Schnellverschluss-Verriegelungsmechanismus: Das integrierte Schnellverschluss-Design ermöglicht ein werkzeugloses, einstufiges Stecken und Lösen. Eine einfache Push-and-Click-Aktion sichert die Stecker und Buchsen fest und verhindert ein versehentliches Trennen durch Wind, Vibrationen oder menschliche Eingriffe – und reduziert gleichzeitig die Installationszeit um bis zu 50 % im Vergleich zu herkömmlichen Schraubverbindern.
Sichere Draht-zu-Draht-Verbindung: Der Steckverbinder ist für Draht-zu-Draht-Anwendungen optimiert und verwendet eine zuverlässige Crimp- oder Lötanschlussmethode (optional), die einen starken elektrischen Kontakt und eine hervorragende Leitfähigkeit gewährleistet. Die Kontaktstifte bestehen aus goldbeschichteter Kupferlegierung, wodurch der Kontaktwiderstand minimiert und Oxidation verhindert wird, selbst unter feuchten Außenbedingungen.

Hauptmerkmale

Push-Lock-Schnellverschluss-System
Mehrkern-Optionen: 2-polig, 3-polig, 4-polig, 5-polig für Strom
3+2-polig, 3+3-polig, 3+4-polig, 3+5-polig, 3+9-polig und 2+20-polig für kombinierte Strom- und Signale
6-polig, 7-polig, 8-polig, 9-polig, 10-polig, 11-polig, 12-polig, 14-polig, 16-polig und 18-polig für Signale verfügbar
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Nennstrom 20A für lange Arbeitszeiten
Kabelkonfektionierungsservice unterstützt, willkommen bei der Anpassung
OEM/ODM willkommen

Anwendungsbereiche

Wachstumslichter
Kommunikationsanwendungen
Produktcodiermaschinen
Bestandsproduktcodierung
Tintenstrahlsysteme
Solarsystem
industrielle Tintenstrahlanlagen
Stromversorgungsanlagen
Forensik- und Pathologiegeräte für Labore
Kommunikationsausrüstung
Schwere Maschinen

Elektrische Parameter
Nummer der Pole	18-polig
Nennstrom	5A max.
Nennspannung	300VAC max
Durchschlagsfestigkeit	1500VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	300VAC max
Nennstrom	5A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 10,0 mm
Max. Kabelquerschnitt	0,5 mm² ~ 2,5 mm²

Design-Skizze

FAQ

1. F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik. Das Hotel liegt im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

2. F: Wie kann ich Ihre Produkte kaufen?
A: Sie müssen Folgendes tun:
* Nennstrom und Anzahl der Kontakte bestätigen
* Montageart bestätigen
* Kabeldrahtstärke bestätigen
* Kabellänge und Material bestätigen.

3. F: Kann ich nach Erhalt der Ware bezahlen?

A:Für die erstmalige Zusammenarbeit ist eine Vorauszahlung erforderlich, um einen reibungslosen Produktionsablauf zu gewährleisten. Für langfristige, vertrauenswürdige Kunden können flexible Zahlungsbedingungen nach mehreren erfolgreichen Bestellungen besprochen werden.

4. F: Wie viele Materialien können Sie anbieten?
A: Es gibt einige verschiedene Materialien für Stecker und Kabel, wir verwenden normalerweise PVC/Nylon-Material für die Herstellung von Steckern, PVC/Gummi/Silikon-Material wurde für Kabel verwendet. Natürlich können wir auch entsprechend Ihren Anforderungen das Material auswählen.
