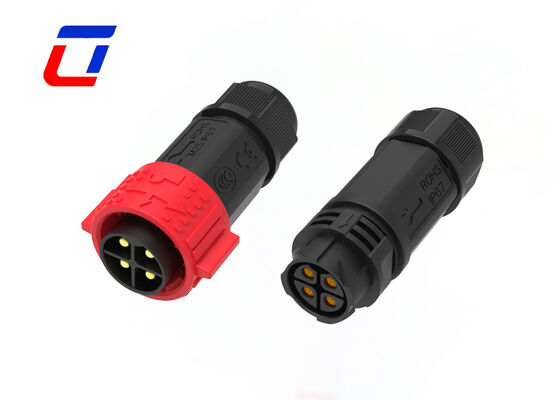

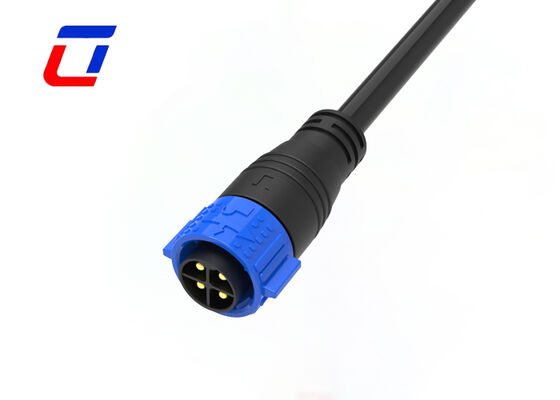

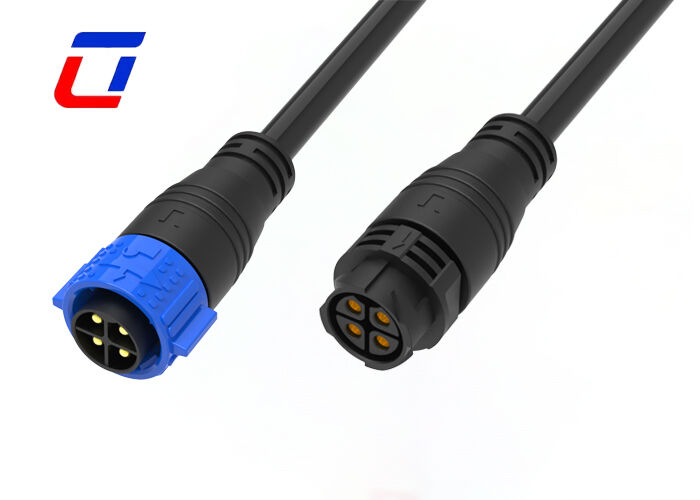

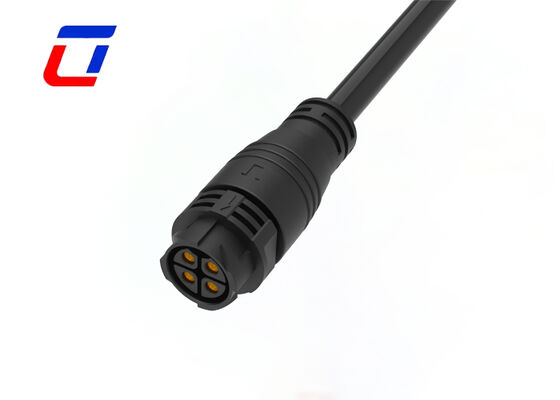

Wasserdichte elektrische 500-V-M25-4-polige wasserdichte Push-Lock-Steckverbinder
Schnelle Details zum wasserdichten IP67-Stecker
Push-Lock-Design für effizienten Betrieb:Innovative Push-Lock-Struktur, keine Schraubenschlüssel oder andere Werkzeuge erforderlich, automatische Verriegelung nach dem Einstecken, Verkürzung der Steckzeit auf innerhalb von 1 Sekunde, wodurch die Effizienz der Geräteinstallation und -wartung erheblich verbessert wird; Integrierte Anti-Lockerungs-Schnalle, Verbindungsstabilität in Vibrationsumgebung um 60 % erhöht, um versehentliches Herunterfallen zu verhindern.
500-V-Hochspannungsanpassung, sicher und zuverlässig:Die Nennspannung erreicht 500 V, die Isolierhülle hat den Hochspannungsfestigkeitstest bestanden und die Durchbruchspannung beträgt ≥ 1500 V, was Sicherheitsrisiken wie Leckagen und Lichtbögen wirksam verhindert, sich an elektrische Mittel- und Hochspannungsgeräte anpasst und industrielle Sicherheitsstandards erfüllt.
IP67 wasserdicht und staubdicht, starke Umweltanpassungsfähigkeit:Doppelschichtiger Silikondichtring + dichte Schalenstruktur, wodurch die Schutzart IP67 erreicht wird, die innerhalb von 30 Minuten nach dem Eintauchen in 1 m Wassertiefe normal funktionieren kann und gleichzeitig Staub- und Ölverschmutzung widersteht, geeignet für raue Arbeitsbedingungen wie im Freien, feuchte und staubige Umgebungen.
Integriertes 4-Pin-Design, vielfältige Funktionen:4-polige Kerne sind unabhängig voneinander angeordnet, um die gleichzeitige Übertragung von Strom und Signalen zu unterstützen. Es sind keine zusätzlichen Signalanschlüsse erforderlich, wodurch Platz für die Geräteschnittstelle gespart wird und sich besonders für miniaturisierte und integrierte elektrische Geräte eignet.
Hauptmerkmal
- Push-Lock-Schnellverschlusssystem
- Multic-Core-Optionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin und 2+20Pin verfügbar
- Feldmontageversion: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
- Wasserdichter Steckverbinder mit hoher Stromstärke, gute Wahl bis zu 50 A für Langzeitbetrieb
- Kabelkonfektionierungsservice unterstützt, willkommen bei Custom
- OEM/ODM willkommen
| Elektrische Parameter |
| NAnzahl der Polen |
4Pin wasserdichter Stecker |
| Aktuelle Bewertung |
50A max |
| Nennspannung |
600VAC max |
| Haltbarkeitsspannung |
2500 VAC bei 60 s. |
| Technische Parameter |
| Kontaktwiderstand |
10 mΩ max |
| Isolationsstruktur |
500 MΩ bei 500 VDC |
| Betriebstemperatur |
-40°C ~ +105°C |
| IP-Klasse |
IP67 (1m / 30min) |
| Formmaterial |
PA66 |
| Kontakt-/Anschlussmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
Anwendungsbranchen
- Kommunikationsanwendung
- Produktcodierungsmaschinen
- Lagerproduktkodierung
- Tintenstrahlsysteme
- Sonnensystem
- Industrielle Inkjet-Ausrüstung
- Elektrische Energieausrüstung
- Forensische und pathologische Laborausrüstung
- Kommunikationsausrüstung
- Schwere Maschinen
| Betriebsparameter |
| Nennspannung |
600VAC max |
| Aktuelle Bewertung |
30A max |
| Min. Drahtgröße Außendurchmesser |
6,5 mm ~ 10 mm |
| Max. Drahtgröße Außendurchmesser |
10,5 mm ~ 18 mm |
| Max. Kabelquerschnittsfläche |
0,5 mm2 ~ 6,0 mm2 |
Produktionsdimension
Weitere technische Details
FAQ
F1: Was ist die Nennspannung?
A1: Nennspannung, auch Betriebsspannung genannt, die hauptsächlich vom verwendeten Isoliermaterial des Steckverbinders und dem Abstand zwischen den Kontakten abhängt. Einige Komponenten oder Geräte, deren Nennspannung unterschritten wird, erfüllen möglicherweise nicht ihre Funktion.
F2:Welche Zahlungsmethoden akzeptieren Sie?
A2:Wir unterstützen die gängigen internationalen Zahlungsmethoden: T/T (Telegrafische Überweisung), L/C (Letter of Credit), PayPal und West Union. Bei Großaufträgen beträgt unsere Standardlaufzeit 30 % Anzahlung + 70 % Restbetrag vor Versand.
F3: Wie wählt man den passenden Stecker aus?
A3:Sie müssen wie folgt vorgehen:
* Bestätigen Sie die aktuelle Bewertung und die Anzahl der Kontakte
* Bestätigen Sie, dass beim Montagestil eine Vorverkabelung erforderlich ist oder nicht. Bestätigen Sie bei Bedarf den nächsten Schritt.
* Kabelquerschnitt bestätigen
* Bestätigen Sie Kabellänge und Material.
