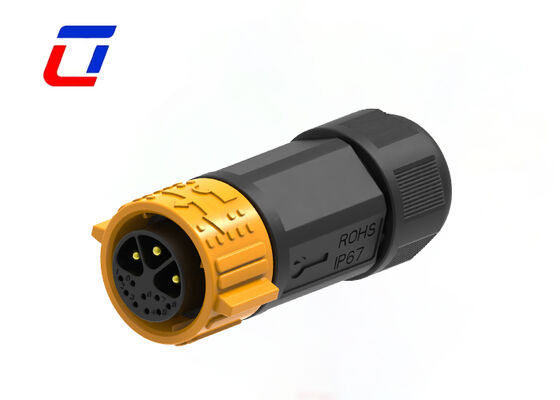

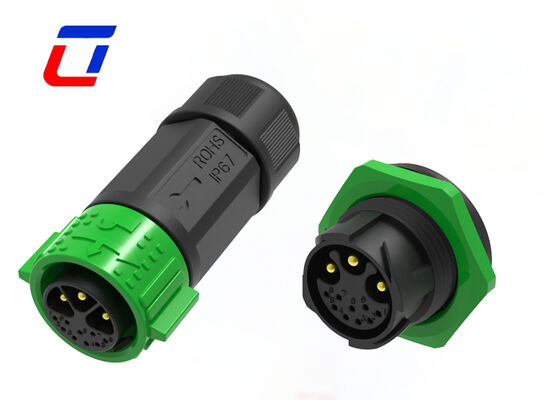

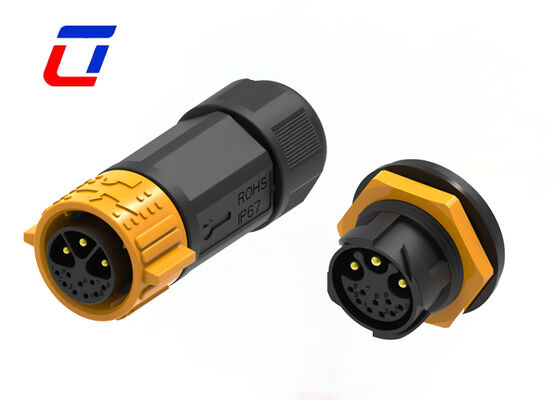

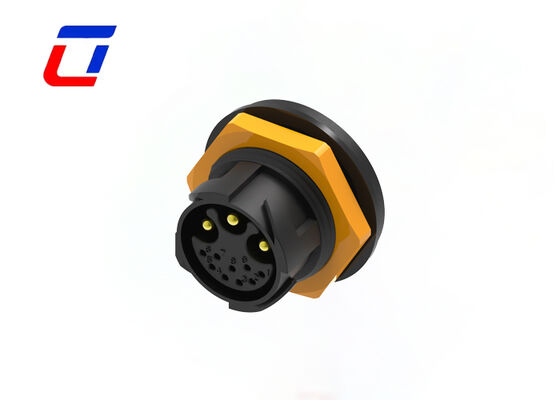

Multi-Pin-Anschluss Typen von 3+9 Pin M25 20A 300V Außenwasserdichtem Anschluss
Hauptmerkmale
- Schnellentlastungssystem mit Schaltschloss
- Multicore-Optionen: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin und 2+20Pin
- Feldmontage-Version:optional sowohl von Draht zu Draht als auch von Draht zu Brett
- Nennstrom 20A bei langem Betrieb
- Kabelmontage unterstützt, kundenspezifisch willkommen
- OEM/ODM willkommen
Anwendungsbereiche
- Kommunikationsanwendung
- Maschinen zum Codieren von Erzeugnissen
- Inventarproduktcodierung
- Inkjet-Systeme
- Sonnensystem
- Industrie-Tintenstrahlgeräte
- Elektrotechnische Geräte
- Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
- Kommunikationsgeräte
- Schwermaschinen
Schnelle Details zu 12PinAnschlüsse Männlich weiblich
3+9 Pin Funktionsunterteilung, Anpassung an die Zusammenarbeit zwischen mehreren Geräten: 3 Pins tragen unabhängig voneinander die Hauptstromversorgung,und 9 Pins unterstützen eine mehrkanälige parallele Signalübertragung (kann Sensoren zugeordnet werden), Steuerungen, Zustandsanzeigen usw.) anstelle der traditionellen Kombination von "1 Stromanschluss + 3 Signalanschlüsse",Verringerung der Anzahl der Schnittstellen der Ausrüstung um 75% und Verringerung der Fehlerquote bei der Verkabelung auf 0.
Schnellverriegelungssicher Design, Sorgenfreier Außenbetrieb: Die narrensichere Führungsrillenstruktur vermeidet Schaden durch falsche Einfügung.keine Notwendigkeit, Englischschlüssel und andere Werkzeuge zu tragenBei hoher Höhe oder in engen Räumen im Freien kann eine einzelne Person die Installation abschließen, wodurch die Bausicherheit erheblich verbessert wird.
30A/300V Mittelleistungsgehälter, breitere Anpassungsfähigkeit: Die Nennparameter entsprechen perfekt den Bedürfnissen von Außengeräten mit mittlerer Leistung.die Tragfähigkeit wird um 100% erhöht.
IP67 Außenschutz, starke Umwelttoleranz: Dreifachversiegelung + wetterbeständiges Gehäuse kann starken Regen, Sand und Staub, hohem Temperaturniveau und niedrigem Temperaturgefrieren standhalten.und arbeitet kontinuierlich ohne Ausfall in schutzlosen Außenumgebungen, die langfristigen Bedürfnisse im Außenbetrieb von Photovoltaik, Sicherheit, Vergnügungsgeräten usw. erfüllen.
Niedriger Verlust und Störungshemmnis, stabilere Übertragung: Sauerstofffreie Kupfer-Silberplattierte Pin-Kerne reduzieren den Stromverlust.Die 9 Sätze von Signalpins haben unabhängige Abschirmung Design, um Crosstalk zu reduzieren, besonders geeignet für Szenarien der Datenerfassung im Fernbereich von Endgeräten für das industrielle Internet der Dinge.
M25 Universal-Schnittstelle, geringe Betriebs- und Wartungskosten: Kompatibel mit 6-10 mm2 Außenkabeln und austauschbar mit M25-Anschlüssen der gleichen Spezifikation auf dem Markt.Es ist nicht notwendig, Kabel zu ersetzen, wenn die Ausrüstung aktualisiert oder repariert wirdDie Lebensdauer von 15 000 Ein- und Auslassungen deckt den gesamten Lebenszyklus der Ausrüstung ab und senkt die Betriebs- und Wartungskosten.
| Merkmale des Warentyps |
| Anschlusssystem |
Kabel-zu-Kabel |
| Versiegelbar |
- Ja, das ist es. |
| Verbindungs- und Kontaktendungen auf |
Draht und Kabel |
| Typ des Kreislaufanschlusses |
Stecker, Behälter |
| Muster der Schale |
Kunststoffschalen |
| Art der Ware |
Verbindungsgerät |
| Konfigurationsmerkmale |
| Anzahl der Positionen |
3 + 9 |
| Anzahl der Signalpositionen |
9 |
| Kontakte vorinstalliert |
- Ja, das ist es. |
| Elektrische Eigenschaften |
| Betriebsspannung |
Maximal 600 V. |
| Betriebspannung (VDC) |
Maximal 600 V. |
| Körpermerkmale |
| Muscheldrüsen |
PA66 |
| Typ des Isolationsmaterials für Kreislaufanschlüsse |
Thermoplast mit geringer Brandgefahr |
| Hermetisch versiegelt |
- Ja, das ist es. |
| Eintrittsstil |
Seite |
| Art des Umweltschutzes |
Elastomer versiegelt, hermetisch versiegelt |
| O-Ring-Material |
Elastomer versiegelt, hermetisch versiegelt |
| Umweltschutz |
- Ja, das ist es. |
| Kontaktmerkmale |
| Kontaktstrom (maximal) (A). |
Maximal 15A. |
| Kontaktart des Kreislaufanschlusses |
Steckdose |
| Mechanische Befestigung |
| Typ der Verbindungseinrichtung |
Kabelmontage (frei hängend) |
| Typ der Paarungsrichtung |
Schlüsselfest |
| Paarungshaltbarkeit |
Mit |
| Abmessungen |
| Wirbegröße (AWG) |
20AWG, 18AWG, 16AWG,14AWG, |
| Nutzungsbedingungen |
| Betriebstemperaturbereich (°C) |
-40 ~ 105 °C |
| IP-Wassersiegelung |
IP67 |
| IP-Staubdichtungsgrad |
6 |
| Industriestandards |
| UL-Flammbarkeitsbewertung |
UL 94V-0 |
Produktionsdimension
Weitere technische Einzelheiten
Häufig gestellte Fragen
F1: Was ist die Nennspannung?
A1:Nennspannung, auch als Betriebsspannung bezeichnet, die hauptsächlich vom verwendeten Verbindungsdämmstoff und dem Abstand zwischen den Kontakthöhen abhängt.Einige Komponenten oder Vorrichtungen, die in einer Spannung unter ihrer Nennspannung sind, können ihre Funktionen nicht erfüllen..
Q2: Was ist das?Was ist, wenn es Qualitätsprobleme mit den erhaltenen Waren gibt?
A2:Bitte stellen Sie innerhalb von 7 Tagen nach Erhalt Fotos/Videos der defekten Produkte zur Verfügung. Wir werden das Problem überprüfen und Lösungen wie kostenlosen Austausch, Reparatur,oder teilweise Erstattung je nach Situation.
F3:Wie wählt man den passenden Stecker?
A3:Sie müssen Folgendes tun:
* Bestätigen Sie aktuelle Bewertung und Anzahl der Kontakte
* Bestätigen Sie, ob der Montage-Stil vorkabeln muss oder nicht.
* Bestätigen Sie Kabelmessung
* Bestätigen Sie die Kabellänge und das Material.
