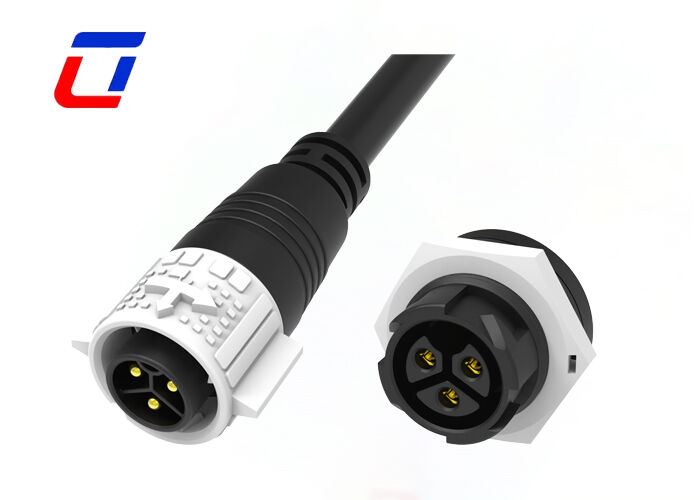

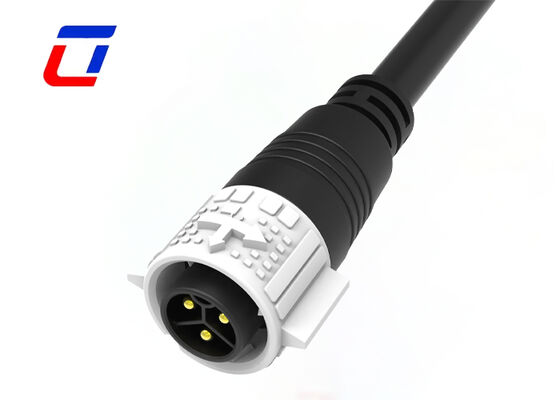

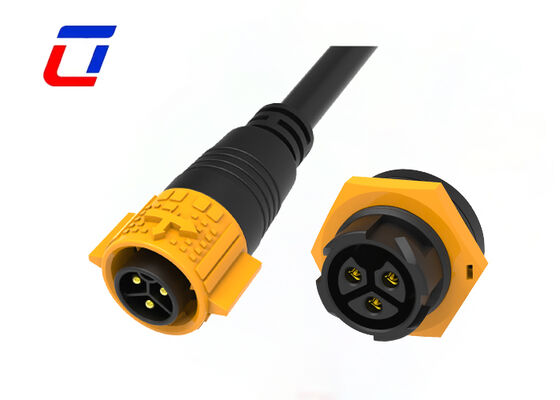

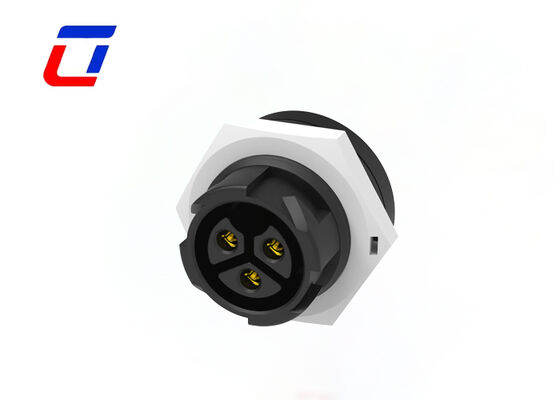

Name: 3-poliger Draht-zu-Platine-Steckverbinder M19 20A 300V wasserdichter Stecker für Hochspannung
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichter Stecker-Sockel

3-poliger Draht-zu-Platine-Steckverbinder M19 20A 300V wasserdichter Stecker für Hochspannung

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1.Plastiktüte;2. Karton;3. je nach Kundenanforderung
Lieferzeit:	3 bis 6 Arbeitstage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100000 Paare Montly

Kontakt

Ausführliche Produkt-Beschreibung

Geschlecht:	Von Mann zu Frau	Farbe:	Weiß Blau Rot Schwarz Gelb
Material:	PA66 und Messing verzinnt	Aktuelle Bewertung:	20A
Nennspannung:	300V	Kontaktdurchmesser:	2.4mm
Hervorheben:	3-poliger wasserdichter Kabelverbinder , M19 Hochspannungsstecker , 20A 300V wasserdichter Stecker

M19 3-poliger 300V wasserdichter Steckerbuchsen-Steckverbinder Quick Lock

Hauptmerkmale

Artikelname: M19 Wasserdichter Kabelsteckverbinder
Spezifikationen: Gerader Stecker-Buchse-Anschluss, abgewinkelter Stecker-Buchse-Anschluss, frontmontierte Draht-zu-Platine, rückmontierte Draht-zu-Platine, integriertes Spritzgussverfahren
Kopplungsart: Selbstverriegelung
Pin-Anzahl:2-22 Pins
Stecker: Montage- und Spritzgusstyp verfügbar
Buchse: Frontmontage, Rückmontage, Leiterplattenmontage
Wasserdichtigkeitsgrad:IP67/ IP68
Steckverbindertyp:Montage-Schraube；Montage-Schweißen；Spritzguss mit Kabel
Drahtstärke:1,0-6,0 mm² (18AWG-10AWG)
Verdrahtungsbereich montiert: 6,0 mm ~ 16 mm；Formteil 6,0 mm ~ 16,5 mm
Haltbarkeit:3000 Mal
Anwendbare Temperatur: -40℃~105℃

Kurzbeschreibung

Dieser M19-große, 3-polige wasserdichte Steckverbinder wurde als exklusive Verbindungslösung für Draht-zu-Platine-Anwendungen in Hochspannungsgeräten entwickelt und verfügt über eine hohe Strombelastbarkeit von 20 A und eine Nennspannung von 300 V, gepaart mit IP67-Wasserschutz. Er wurde speziell entwickelt, um die Herausforderung stabiler Verbindungen zwischen Drähten und Leiterplatten in Hochspannungsumgebungen zu bewältigen. Im Gegensatz zu herkömmlichen Steckverbindern ist sein 3-poliges Layout für Hochspannungsschaltungen optimiert und entspricht genau den Sicherheitsanforderungen für die Anordnung von Phasen-, Neutral- und Erdungsdrähten. Die direkte Draht-zu-Platine-Verbindung eliminiert Zwischenadapter, wodurch potenzielle Hochspannungsübertragungsrisiken strukturell reduziert werden und er zu einer unverzichtbaren Sicherheitskomponente in industriellen Hochspannungsgeräten und neuen Energiegeräten wird.

Elektrische Parameter
Nummer der Pole	3 Pins
Strombelastbarkeit	20A max.
Spannungsfestigkeit	300VAC max5
Haltbarkeitsspannung	1500VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Klemmenmaterial	Messing, vergoldet
Dichtungsmaterial	Silikon

Betriebsparameter
Spannungsfestigkeit	600VAC max
Strombelastbarkeit	15A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Designskizze

FAQ

1. F:Welche Versandmethoden bieten Sie an? Wie lange ist die Lieferzeit?

A:Wir bieten mehrere Versandoptionen an: 1) Kurier (DHL/UPS/FedEx): 3-7 Werktage für kleine Pakete; 2) Luftfracht: 7-15 Werktage; 3) Seefracht: 20-45 Werktage. Die Lieferzeit variiert je nach Zielort und Versandart.

2.Akzeptieren Sie neben USD auch andere Zahlungswährungen?

A:Unsere Standardwährung ist USD, aber wir können auch EUR, GBP oder andere gängige Währungen akzeptieren. Bitte bestätigen Sie den Wechselkurs mit unserem Verkaufsteam, wenn Sie die Bestellung aufgeben.

3. F:Wann versenden Sie meine Bestellung?

A: Normalerweise 2-3 Tage nach Erhalt Ihrer Zahlung, aber dies kann je nach Bestellmenge und Produktionsplan verhandelt werden.

4. F:Welche Zahlungsmethoden akzeptieren Sie?

A:Wir unterstützen gängige internationale Zahlungsmethoden: T/T (Telegrafische Überweisung), L/C (Akkreditiv), PayPal und West Union. Bei Großbestellungen ist eine Anzahlung von 30 % + 70 % Restzahlung vor Versand unsere Standardbedingung.
