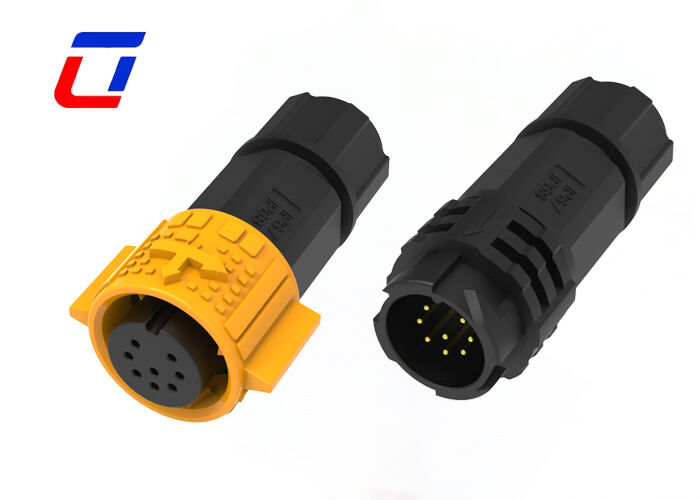

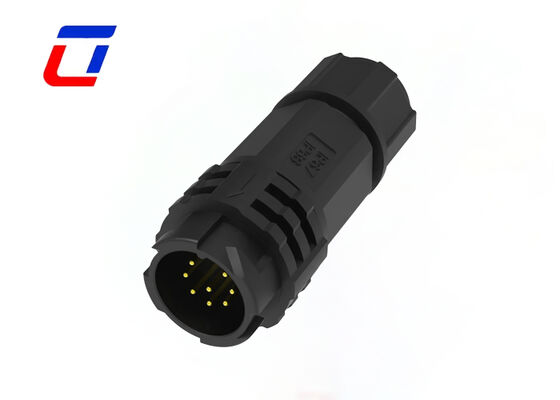

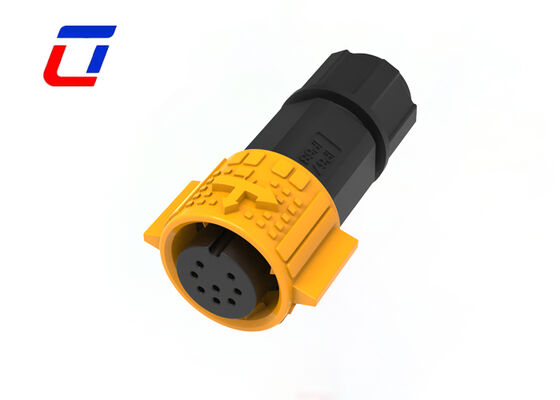

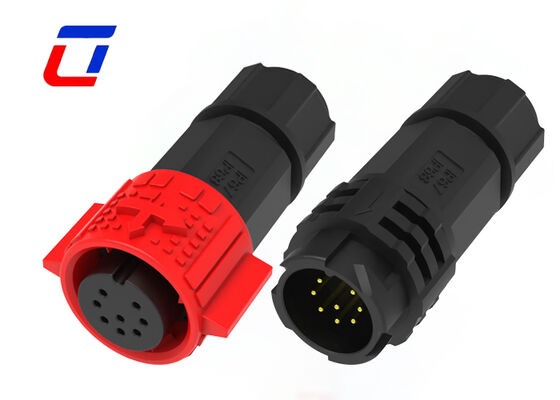

8 Pins Kreislaufanschluss M19 Männlich weiblich Drahtwasserdichte Anschlüsse
Kurze Beschreibung
Dieser M19 8-Pin-Datenanschluss wurde speziell für Outdoor-Datenübertragungsszenarien entwickelt und verfügt über eine Spannungskompatibilität von 300 V, einen IP67-Schutz und eine Schnellentladungsstruktur.Das erweiterte 8-Pin-Layout unterstützt die mehrkanälige synchrone Datenübertragung, und der männlich-weibliche Kabelanschluss ist mit einem Ein-Klick-Schnellentlassungsdesign für eine effiziente Installation und Wartung verbunden.Das hochfeste Kunststoffgehäuse kann der Erosion durch komplexe Außenumgebungen besser standhalten.
Leistung passt sich den Bedürfnissen von Hochspannungsdaten im Freien an: Goldplattierte Kupferpins optimieren die Kontaktleistung und reduzieren den Signalverlust; die 300V-Nennspannung überschreitet die Grenze der herkömmlichen Niederspannung,Anpassung an mehr industrielle Außenszenarien; IP67-staub- und wasserdicht, beständig gegen Regen, Sprühen und Sand;Die Struktur gegen elektromagnetische Störungen isoliert effektiv die elektromagnetische Strahlung im Freien, um eine stabile Datenübertragung zu gewährleisten..
Die Schnellentladungsstruktur vereint Bequemlichkeit und Zuverlässigkeit: Die M19-Größe ist mit einem schnellen Schnellentladungsdesign verbunden, das das Stecken und Entstecken in 1 Sekunde ohne Werkzeuge ermöglicht,und die narrensichere Ausrichtung verhindert eine falsche EinfügungDer Kunststoffgehäuse ist temperaturbeständig von -40°C bis 105°C, schlagfest und antialternd; der Schwanz ist mit 0,5-1,5 mm2 Draht kompatibel.Integration von Dichtung und Verriegelung zur Anpassung an Außenkabelzieh-Szenarien.
Weit verbreitet in der Außenindustrie, bei Hochspannungsbeleuchtungssystemen, bei Außenprüfgeräten, bei intelligenten kommunalen Geräten und anderen Szenarien.Die Kombination aus Anpassungsfähigkeit an die 300-Volt-Spannung und schneller Freisetzung macht die Datenverbindung im Freien sowohl sicher als auch effizient, und kann auch bei schlechtem Wetter stabil übertragen.
Hauptmerkmale
- Schnellentlastungssystem mit Schaltschloss
- Multicore-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für das kombinierte Leistungssignal
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für verfügbares Signal
- Feldmontage-Version:optional sowohl von Draht zu Draht als auch von Draht zu Brett
- Nennstrom 10A bei langem Betrieb
- Kabelmontage unterstützt, kundenspezifisch willkommen
- OEM/ODM willkommen
Anwendungsbereiche
- Wachstumslampen
- Kommunikationsanwendung
- Maschinen zum Codieren von Erzeugnissen
- Inventarproduktcodierung
- Inkjet-Systeme
- Sonnensystem
- Industrie-Tintenstrahlgeräte
- Elektrotechnische Geräte
- Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
- Kommunikationsgeräte
- Schwermaschinen
| Elektrische Parameter |
| NUmber von Polen |
8Pin |
| Aktuelles Rating |
10A max. |
| Nennspannung |
300VAC max. |
| Haltbarkeitsspannung |
1000VAC @ 60 s. |
| Technische Parameter |
| Kontaktwiderstand |
10 mΩ max. |
| Isolationsstruktur |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40 °C ~ +105 °C |
| IP-Klasse |
IP67 (1m / 30min), wenn gekoppelt |
| Schimmelstoff |
PA66 |
| Kontaktmaterial/Endmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
| Betriebsparameter |
| Nennspannung |
300VAC max. |
| Aktuelles Rating |
5A max. |
| Min. Drahtgröße OD |
3.0mm ~ 6.0mm |
| Maximale Drahtgröße |
8.0mm ~ 10.0mm |
| Max.Kabelquerschnittfläche |
0.5 mm2~ 1,5 mm2 |
Entwurfsbeschreibung
