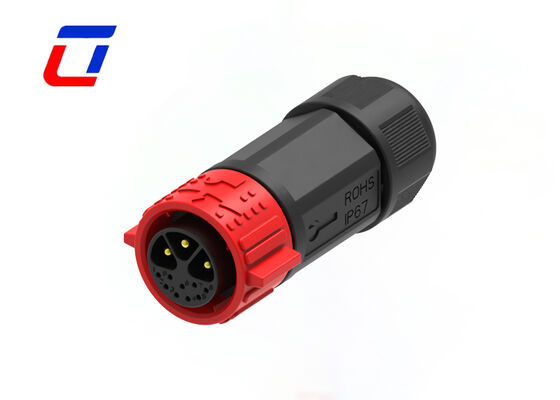

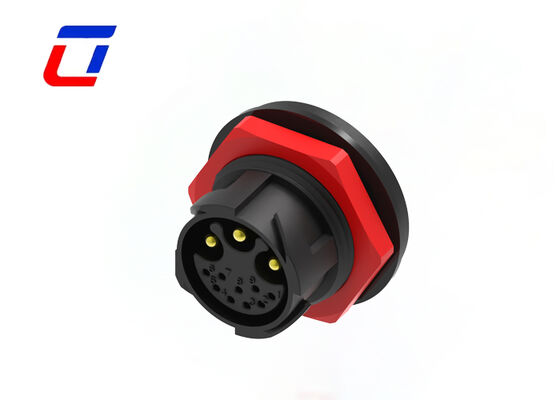

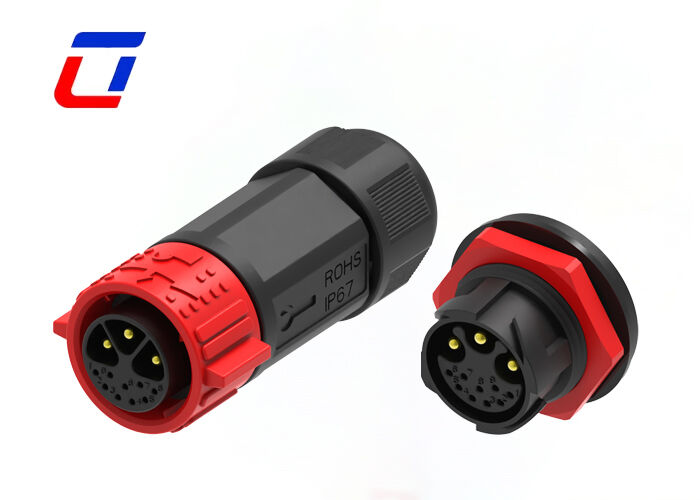

Name: 3+9-polige Strom- und Signalsteckverbinder M25 Quick-Lock Wire-to-Board-Steckverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Verhandlungsfähig USD
Availability: InStock

Startseite Produkte Wasserdichtes Verbindungsstück im Freien

3+9-polige Strom- und Signalsteckverbinder M25 Quick-Lock Wire-to-Board-Steckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/t, d/a, d/p, l/c
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Aktuell:	15A	Anzahl der Pins:	3+9 PIN
Wasserdichtigkeitsklasse:	IP67	Temperaturbereich:	-40℃~+105℃
Material:	Nylon	Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	M25 wasserdichtes Kabel an Bordanschluss , Quick-Lock-Signalsteckverbinder 3+9-polig , Wasserdichter Outdoor-Stromsteckverbinder M25

3+9 Pin Strom- und Signalsteckverbinder M25 Schnellverriegelungs-Draht-zu-Platine-Steckverbinder

Mehrpolige Steckverbindertypen von 3+9-poligen M25 30A 300V Outdoor-Wasserdichten Steckverbindern

Hauptmerkmale

Druckverriegelungs-Schnellverschlusssystem
Mehrkernoptionen: 2-polig, 3-polig, 4-polig, 5-polig, 3+2-polig, 3+3-polig, 3+9-polig, 3+13-polig und 2+20-polig
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Nennstrom 20A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt, willkommen zur kundenspezifischen Anfertigung
OEM/ODM willkommen

Anwendungsindustrien

Kommunikationsanwendung
Produktcodierungsmaschinen
Lagerproduktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlgeräte
Elektroenergieausrüstung
Forensische und pathologische Laborgeräte
Kommunikationsausrüstung
Schwerlastmaschinen

Schnelle Details

Draht-zu-Platine-Verbindungsarchitektur, angepasst an Kernanwendungsanforderungen:Fokus auf Draht-zu-Platine-Verbindungsszenarien, genaue Anpassung an die Andockbedürfnisse von Kabeln und Leiterplatten, mit fester Verbindung und geringem Signalübertragungsverlust, bietet eine zuverlässige Garantie für die Signal- und Strominteraktion zwischen Draht und Platine innerhalb und außerhalb des Geräts.

Breite Anwendungsszenarien, die Multi-Feld-Geräte abdecken:Speziell entwickelt für verschiedene Strom- und Signalübertragungsanwendungen, kann es weit verbreitet für Draht-zu-Platine-Signal- und Stromverbindungen in Bereichen wie industrielle Automatisierungssteuergeräte, Außenbeleuchtungssysteme, Sicherheitsüberwachungsgeräte, medizinische Instrumente und Kommunikationsendgeräte eingesetzt werden.

IP67-Schutzklasse, angepasst an komplexe und raue Umgebungen:Erreicht den hohen Schutzstandard IP67 mit vollständigem Staubschutz und kurzzeitigem Wassereintauchschutz, der effektiv externen Einwirkungen wie Staub, Regenwasser und Feuchtigkeit widerstehen kann und einen stabilen Betrieb in komplexen Umgebungen wie im Freien und in Industriehallen gewährleistet.

Technische Spezifikationen

Produkttyp-Merkmale	Steckverbindersystem: Kabel-zu-Platine Abdichtbar: Ja Steckverbinder & Kontaktenden an: Draht & Kabel Rundsteckverbindertyp: Stecker, Buchse Gehäusetyp: Kunststoffgehäuse Produkttyp: Steckverbinder-Kit
Konfigurationsmerkmale	Anzahl der Positionen: 3+9 Anzahl der Signalpositionen: 9 Kontakte vorbelastet: Ja
Elektrische Eigenschaften	Betriebsspannung (VAC): max. 300V Betriebsspannung (VDC): max. 300V
Gehäusemerkmale	Gehäusematerial: PA66 Isolationsmaterialtyp des Rundsteckverbinders: Thermoplast mit geringer Brandgefahr Hermetisch abgedichtet: Ja Eingangsstil: Seite Umweltschutztyp: Elastomer abgedichtet, hermetisch abgedichtet O-Ring-Material: Elastomer abgedichtet, hermetisch abgedichtet Umweltschutz: Ja
Kontakteigenschaften	Kontaktstrombelastbarkeit (max.): 15A max. Rundsteckverbinder-Kontakttyp: Stift-Buchse
Mechanische Befestigung	Steckverbinder-Montagetyp: Kabelmontage (Freihängend) Steckausrichtungsart: mit Schlüssel Steckverriegelung: Mit
Abmessungen	Drahtgröße (AWG): 20AWG, 18AWG, 16AWG, 14AWG
Nutzungsbedingungen	Betriebstemperaturbereich: -40°C bis 105°C IP-Wasserdichtigkeit: IP67 IP-Staubdichtigkeit: 6
Industriestandards	UL-Entflammbarkeitsklasse: UL 94V-0

Produktionsabmessung

Weitere technische Details

Häufig gestellte Fragen

F1: Was ist die Nennspannung?

A1: Nennspannung, auch bekannt als Betriebsspannung, die hauptsächlich vom verwendeten Steckverbinder-Isolationsmaterial und dem Abstand zwischen den Kontakten abhängt. Einige Komponenten oder Geräte, die unter ihrer Nennspannung arbeiten, können ihre Funktionen möglicherweise nicht vollständig erfüllen.

F2: Was tun, wenn es Qualitätsprobleme mit den erhaltenen Waren gibt?

A2: Bitte stellen Sie innerhalb von 7 Tagen nach Erhalt Fotos/Videos der defekten Produkte zur Verfügung. Wir werden das Problem überprüfen und je nach Situation Lösungen wie kostenlosen Ersatz, Reparatur oder Teilrückerstattung anbieten.

F3: Wie verfolge ich meine Sendung?

A3: Sobald die Ware versandt wurde, senden wir Ihnen die Sendungsverfolgungsnummer und den Link zur Logistikplattform zu. Sie können den Echtzeitstatus online verfolgen oder unser Team für Updates kontaktieren.
