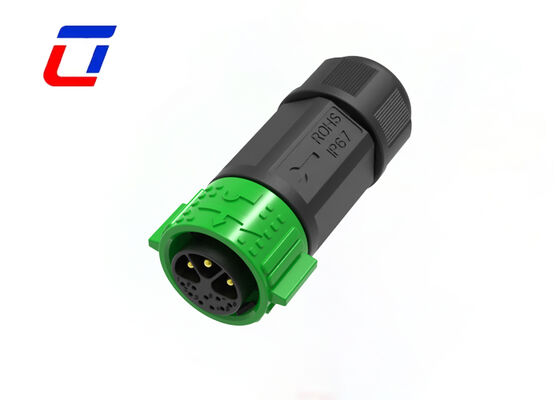

Name: PA66 M25 3+9 Pin Screw Terminal Connector Industrielle Stromversorgungs- und Signalanschlüsse
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Wasserdichtes Verbindungsstück im Freien

PA66 M25 3+9 Pin Screw Terminal Connector Industrielle Stromversorgungs- und Signalanschlüsse

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Aktuell:	15A	Anzahl der Pins:	3+9 PIN
Wasserdichtigkeitsklasse:	IP67	Temperaturbereich:	-40℃~+105℃
Material:	Nylon	Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	Schraubende Endverbindung PA66 M25 , Wasserdichte Verbindung mit 3+9 Pins , Industrielle Leistungssignalverbindung

Multi-Pin-Steckertypen mit 3+9 Pins M25 300V Outdoor Wasserdichter Stecker

Hauptmerkmale

Push-Lock-Schnellverschluss-System
Mehrkern-Optionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin und 2+20Pin
Feldmontage-Version: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Nennstrom 20A für lange Arbeitszeiten
Kabelkonfektionierungsservice unterstützt, willkommen bei Sonderanfertigungen
OEM/ODM willkommen

Anwendungsbereiche

Kommunikationsanwendungen
Produktcodiermaschinen
Bestands-Produktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlanlagen
Elektrische Energieanlagen
Forensik- und Pathologiegeräte für Labore
Kommunikationsausrüstung
Schwere Maschinen

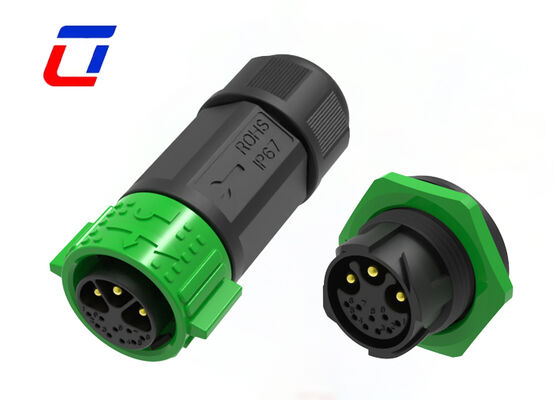

Details zu 3+9 PinsStecker Stecker/Buchse

3+9 Pin Dual-Channel-Übertragungs-Kernspezifikationen: Verwendet ein 3+9 Pin (3-Pin-Strom + 9-Pin-Signal) getrenntes Design. Der 9-Pin-Signalkanal kann die Anforderungen der gleichzeitigen Übertragung mehrerer Signalgruppen erfüllen, und der 3-Pin-Stromkanal eignet sich für das Stromversorgungsszenario von Industrieanlagen, wodurch gegenseitige Störungen zwischen Stromversorgung und mehreren Signalgruppen vermieden werden; die Schnittstellenspezifikation ist der M25-Standard, Stecker und Buchse sind präzise mit geringem Pin-Positionierungsfehler aufeinander abgestimmt und passen sich den kombinierten Verbindungsanforderungen mehrerer Signale und einer einzelnen Stromversorgung im industriellen Bereich an.

Vorteile des Industriematerials PA66-Gehäuse: Das Gehäuse ist integral aus PA66-Kunststoff geformt, der eine ausgezeichnete Hoch- und Tieftemperaturbeständigkeit, Schlagfestigkeit, Korrosionsbeständigkeit und Flammwidrigkeit aufweist und sich an raue Arbeitsumgebungen wie hohe Temperaturen, starke Ölverschmutzung und starke Vibrationen in industriellen Werkstätten anpassen kann; das Material selbst hat eine ausgezeichnete Isolationsleistung, die elektromagnetische Störungen in der industriellen Umgebung effektiv isolieren und einen stabilen Schutz für die Stromversorgung und Signalübertragung bieten kann.

Design mit fester Schraubklemmenverbindung: Verwendet eine Schraubklemmenverbindungsmethode. Nachdem das Kabel angeschlossen wurde, wird es durch Schrauben zusammengedrückt und fixiert, mit extrem geringem Kontaktwiderstand und hoher Verbindungsfestigkeit, die Vibrationen und Stößen während des Langzeitbetriebs von Industrieanlagen widerstehen und ein Herausfallen oder schlechten Kontakt des Kabels vermeiden kann; die Verdrahtungsoperation ist bequem ohne Spezialwerkzeuge und passt sich den Anforderungen der Vor-Ort-Schnellverdrahtung und späteren Wartung an.

Hochstabile Übertragungs- und Sicherheitsleistung: Der Leiter besteht aus hochleitfähigem Kupferlegierungsmaterial, und die Oberfläche ist antioxidativ behandelt, was nicht nur einen geringen Verlust der industriellen Stromübertragung gewährleistet, sondern auch eine klare und verzögerungsfreie Übertragung mehrerer Signalgruppen sicherstellt; die Klemme ist mit einem abgedichteten Schutzdesign ausgestattet, das das Eindringen von Staub und Ölverschmutzung wirksam verhindern, potenzielle Sicherheitsrisiken wie Kurzschlüsse und Signalverzerrungen beseitigen und die Sicherheitsstandards von Industrieanlagen erfüllen kann.

Diversifizierte Anpassungsszenarien im industriellen Bereich: Maßgeschneidert für industrielle Szenarien, weit verbreitet in der Stromversorgung und gleichzeitigen Übertragung mehrerer Signalgruppen in Szenarien wie industriellen Schaltschränken, automatisierten Produktionslinienanlagen, Steuergeräten für schwere Maschinen, industriellen Instrumenten und Messgeräten sowie Fabrikstromverteilungssystemen; es kann sich an die Verbindungsanforderungen von Mittel- und Niederspannungs-Industrieanlagen anpassen und eine zuverlässige Verbindungsgarantie für den automatisierten und intelligenten Betrieb der industriellen Produktion bieten.

Produktmerkmale
Steckverbindersystem	Kabel-zu-Platine
Abdichtbar	Ja
Stecker- und Kontaktanschlüsse zu	Draht & Kabel
Rundsteckertyp	Stecker, Buchse
Gehäusetyp	Kunststoffgehäuse
Produkttyp	Steckverbindersatz
Konfigurationsmerkmale
Anzahl der Positionen	3+9
Anzahl der Signalpositionen	9
Kontakte vorbestückt	Ja
Elektrische Eigenschaften
Betriebsspannung (VAC)	300V max.
Betriebsspannung (VDC)	300V max.
Gehäusemerkmale
Gehäusematerial	PA66
Isoliermaterialtyp des Rundsteckers	Thermoplast mit geringer Brandgefahr
Hermetisch abgedichtet	Ja
Einführungsstil	Seite
Umweltschutztyp	Elastomer abgedichtet, hermetisch abgedichtet
O-Ring-Material	Elastomer abgedichtet, hermetisch abgedichtet
Umweltschutz	Ja
Kontaktmerkmale
Kontaktstrombelastbarkeit (Max) (A) .	15A max.
Rundsteckerkontakttyp	Stift-Buchse
Mechanische Befestigung
Steckermontagetyp	Kabelmontage (Frei hängend)
Steckausrichtungstyp	Verkeilt
Rückhaltung	Mit
Abmessungen
Drahtstärke (AWG)	20AWG,18AWG,16AWG,14AWG,
Nutzungsbedingungen
Betriebstemperaturbereich (°C)	-40 ~105°C
IP-Wasserdichtigkeit	IP67
IP-Staubdichtigkeit	6
Industriestandards
UL-Entflammbarkeitsklasse	UL 94V-0

Produktionsabmessung

Weitere technische Details

FAQ

Q1: Was ist die Nennspannung?

A1: Die Nennspannung, auch Betriebsspannung genannt, hängt hauptsächlich vom verwendeten Isolationsmaterial des Steckers und dem Abstand zwischen der Größe des Kontakts ab. Einige der Komponenten oder Geräte können ihre Funktionen möglicherweise nicht erfüllen, wenn sie unter ihrer Nennspannung betrieben werden.

Q2:Wie viele Materialien können Sie anbieten?

A2: Es gibt einige verschiedene Materialien für Stecker und Kabel, wir verwenden normalerweise PVC/Nylon-Material zur Herstellung von Steckern, PVC/Gummi/Silikon-Material wird in Kabeln verwendet. Natürlich können wir auch entsprechend Ihren Anforderungen das Material auswählen.

Q3:Wie kann ich meine Sendung verfolgen?

A3: Sobald die Ware versandt wurde, senden wir Ihnen die Tracking-Nummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder sich für Updates an unser Team wenden.
