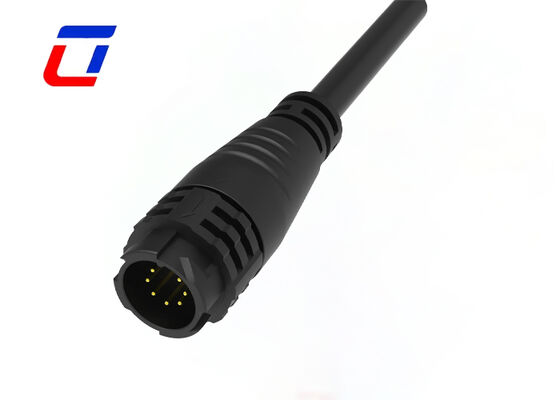

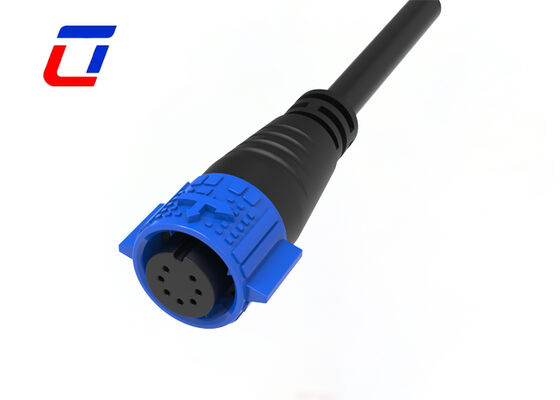

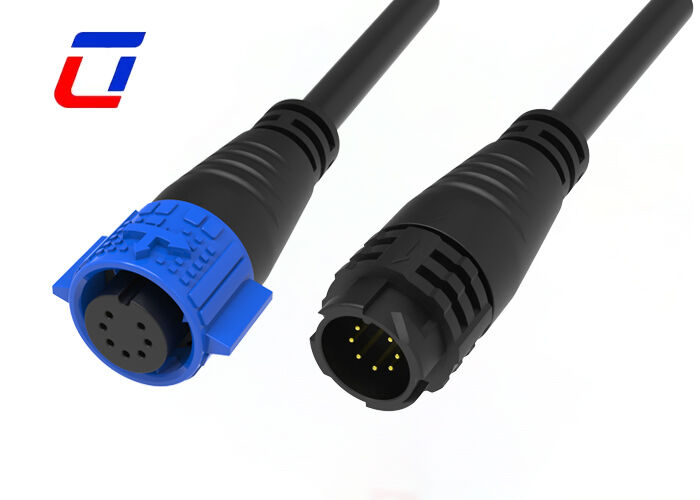

Name: Outdoor Male To Female Connector M19 7 Pin IP67 Circular Cable Connectors
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichter Stecker-Sockel

Outdoor Male To Female Connector M19 7 Pin IP67 Circular Cable Connectors

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1.Plastiktüte;2. Karton;3. je nach Kundenanforderung
Lieferzeit:	3 bis 6 Arbeitstage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100000 Paare Montly

Kontakt

Ausführliche Produkt-Beschreibung

Stift:	7Pin	Aktuelle Bewertung:	5A
Nennspannung:	300V	Material:	Nylon
Farbe:	Blau/rot/weiß	Schutzstufe:	IP67
Hervorheben:	M19 7 pin waterproof connector , IP67 outdoor cable connector , male to female circular connector

7-poliger Stecker/Buchse M19 Draht-zu-Draht-Außensteckverbinder

Kurzbeschreibung

Unser 7-poliger M19 Draht-zu-Platine Stecker/Buchse-Steckverbinder wurde für robuste Außenanwendungen entwickelt und bietet zuverlässige Konnektivität, die rauen Umgebungsbedingungen standhält. Dieser Steckverbinder wurde mit einem präzisen M19-Gehäuse entworfen und gewährleistet eine sichere Draht-zu-Platine-Integration, während die 7-polige Konfiguration eine stabile Übertragung von Strom und Signalen für eine Vielzahl von Industrie- und Außengeräten ermöglicht.

Kernspezifikationen:Verwendet ein kreisförmiges M19-Standardstrukturdesign, ausgestattet mit 7-poligen Signal-/Stromkanälen, unterstützt den Stecker-zu-Buchse-Andockmodus, maßgeschneidert für stabile Verbindungsszenarien von Außenkabeln, geeignet für industrielle Kabelandockanforderungen
Schutzart:Entspricht dem industriellen Schutzstandard IP67 und bietet vollständigen Staubschutz (Stufe 6) und vorübergehenden Wassereintrittsschutz (1 m Wassertiefe für 30 Minuten, Stufe 7), der wirksam gegen Erosion durch Regen, Staub, Feuchtigkeit und andere raue Umgebungen im Freien widerstehen kann
Material & Verarbeitung:Das Gehäuse besteht aus witterungsbeständigem technischem Kunststoff, und der Stiftkern besteht aus Messing mit Goldbeschichtung, das eine ausgezeichnete Oxidationsbeständigkeit, Korrosionsbeständigkeit und elektrische Leitfähigkeit aufweist, mit stabilem Steckkontakt und reduziertem Signalübertragungsverlust
Übertragungsleistung:Unterstützt die synchrone Mehrkanalübertragung mit geringem Stiftkernkontaktwiderstand und geringer Signaldämpfung, die den Stromversorgungs- und Signalinteraktionsanforderungen von Außengeräten gerecht werden kann und stabil und zuverlässig arbeitet
Anwendungsbereiche:Weit verbreitet in industriellen Automatisierungs-Außengeräten, intelligenten Sicherheitsüberwachungssystemen, Outdoor-Kommunikationsbasisstationen, neuen Energieaußenanlagen und anderen Industrieszenarien, die eine Kabelverbindung mit hohem Schutzgrad erfordern

Hauptmerkmale

Push-Lock-Schnellverschluss-System
Mehrkernoptionen: 2-polig, 3-polig, 4-polig, 5-polig für Strom
3+2-polig, 3+3-polig, 3+4-polig, 3+5-polig, 3+9-polig und 2+20-polig für kombinierte Stromsignale
6-polig, 7-polig, 8-polig, 9-polig, 10-polig, 11-polig, 12-polig, 14-polig, 16-polig und 18-polig für Signale verfügbar
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Kabelkonfektionierungsservice unterstützt, willkommen bei der Anpassung
OEM/ODM willkommen

Anwendungsindustrien

Wachstumslichter
Kommunikationsanwendung
Produktcodiermaschinen
Bestands-Produktcodierung
Tintenstrahlsysteme
Solarsystem
industrielle Tintenstrahlanlagen
Elektrogeräte
Forensik- und Pathologiegeräte für Labore
Kommunikationsausrüstung
Schwere Maschinen

Elektrische Parameter
NAnzahl der Pole	7-polig
Strombelastbarkeit	5A max.
Spannungsfestigkeit	300VAC max
Durchschlagsfestigkeit	1500VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Messing, vergoldet
Dichtungsmaterial	Silikon

Betriebsparameter
Spannungsfestigkeit	300VAC max
Strombelastbarkeit	5A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 10,0 mm
Max. Kabelquerschnitt	0,5 mm² ~ 2,5 mm²

Designskizze

FAQ

1. F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik. Das Hotel liegt im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

2. F: Wie kann ich Ihre Produkte kaufen?
A: Sie müssen Folgendes tun:
* Strombelastbarkeit und Anzahl der Kontakte bestätigen
* Montageart bestätigen
* Kabeldrahtstärke bestätigen
* Kabellänge und Material bestätigen.

3. F: Welche Zahlungsmethoden akzeptieren Sie?

A: Wir unterstützen gängige internationale Zahlungsmethoden: T/T (Telegrafische Überweisung), L/C (Akkreditiv), PayPal und West Union. Bei Großbestellungen ist eine Anzahlung von 30 % + 70 % Restzahlung vor Versand unsere Standardbedingung.

Größe und Tag:

Ansprechpartner: Miss. Gina

Telefon: +86 075523019434
