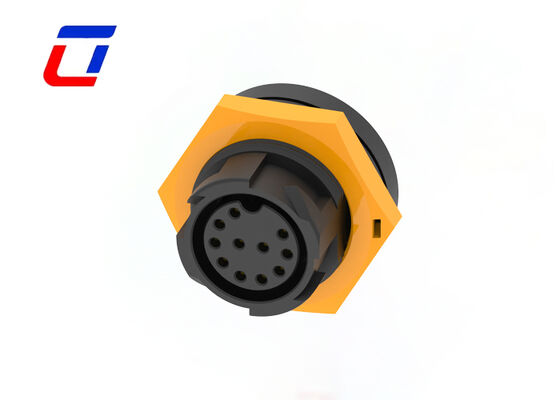

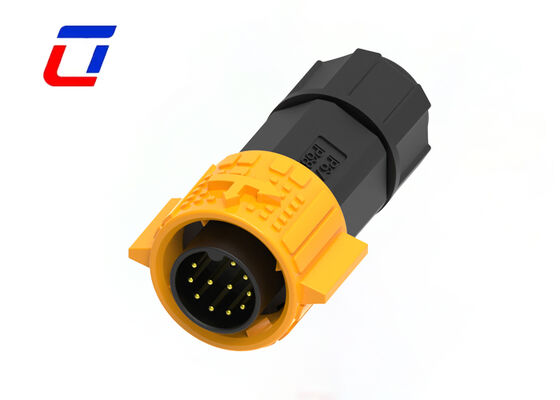

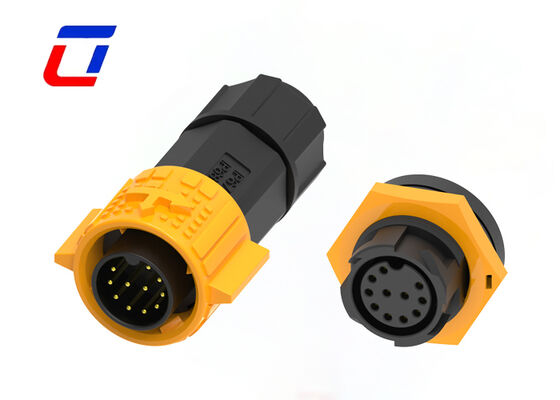

M19 11Pin IP67 Panel Mount Connector Push Pull Industrial Plug Steckdose für Daten
Wire to Board M19 11 Steckverbinder für Daten
Hauptmerkmale
Schnellentlastungssystem mit Schaltschloss
Multicore-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für das kombinierte Leistungssignal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für verfügbares Signal
Feldmontage-Version: sowohl Draht-zu-Draht- als auch Draht-zu-Board-Optionen
Nennstrom 5A bei langem Betrieb
Kabelmontage unterstützt, kundenspezifisch willkommen
OEM/ODM willkommen
Kernspezifikationsparameter
"Technologie" für die "Verarbeitung" oder "Verarbeitung" von "technischen" oder "technischen" Materialien, einschließlich "technischen" oder "technischen" Materialien, die als "technische" oder "technische" Materialien eingesetzt werden.mit einer Kreisform der Schnittstelle M19, die den Industriestandardmaßen entspricht, geeignet für die Montage von Platten, präzise Plug-in-Positionierung, starke Kompatibilität mit Kabeln und Geräteoberflächen entsprechender Spezifikationen,die eine effiziente und bequeme Installation ermöglicht.
Professioneller wasserdichter Schutz
Ausgestattet mit IP67-Wasser- und Staubdichtheit, hat das Gehäuse eine vollständig versiegelte Struktur.Es kann der Erosion durch raue industrielle Umgebungen wie Regenwasser wirksam widerstehen, Feuchtigkeit, Staub und Ölflecken, um unter komplexen Arbeitsbedingungen eine ununterbrochene Datenübertragung zu gewährleisten,Bereitstellung eines zuverlässigen Schutzes für den stabilen Betrieb der Ausrüstung und Verlängerung der Lebensdauer des Produkts.
Anpassungsmerkmale für die Industrie
Speziell für die Datenübertragung in industriellen Szenarien entwickelt, ist es mit dem gängigen Spannungsbereich von Industrieanlagen kompatibel und verfügt über eine stabile Stromtragfähigkeit.Es kann sicher und zuverlässig Hochgeschwindigkeitsdaten und Hilfsstromübertragung zwischen Industrieanlagen realisieren, erfüllt die strengen Betriebsanforderungen industrieller Geräte und ist weitgehend kompatibel mit verschiedenen industriellen Steuerungs- und Datenerfassungseinrichtungen.
Hochwertiges Material und Handwerk
Das Gehäuse besteht aus hochfesten Kunststoffen der industriellen Qualität, die eine ausgezeichnete Verschleißfestigkeit, Stoßfestigkeit und Korrosionsbeständigkeit aufweisen und sich an komplexe industrielle Umgebungen anpassen.;Die Stifte verwenden eine Präzisions-Goldplattierungstechnologie, die den Kontaktwiderstand effektiv reduziert, die elektrische Leitfähigkeit, die Oxidationsbeständigkeit und die Alterungsbeständigkeit verbessert,Sicherstellung stabiler und langfristiger Verbindungen.
Weite Anwendungsfälle
geeignet für Datenübertragungsverbindungen in industriellen Szenarien wie industrielle Automatisierung, intelligente Fertigungsausrüstung, Datenerfassungssysteme, industrielle Sensoren,AußenerkennungsausrüstungEs eignet sich besonders für raue industrielle Umgebungen und Außen-Datenübertragungs-Szenarien, bei denen eine Panelmontage, wasserdichte und staubdichte Funktionen erforderlich sind.
Schub-Zug-Verbindung
Ein benutzerfreundliches Push-Pull-Verbindungsdesign, das beim Stecken und Abstecken reibungslos und arbeitssparend ist, mit fester Verbindung und Verriegelung, nicht leicht durch Vibration und Kollision abfallen kann;in Kombination mit einer Aufstellplatte, verfügt über eine präzise Installationspositionierung und eine bequeme Demontage und Wartung, wodurch die Installations- und Betriebseffizienz in industriellen Szenarien erheblich verbessert wird.
Elektrische Parameter
| Zahl der Polen | 11Pin |
| Aktuelles Rating | 5A max. |
| Nennspannung | 300VAC max. |
| Haltbarkeitsspannung | 1500VAC @ 60 s |
Technische Parameter
| Kontaktwiderstand | 10 mΩ max. |
| Isolationsstruktur | 500 MΩ bei 500VDC |
| Betriebstemperatur | -40 °C ~ +105 °C |
| IP-Klasse | IP67 (1m / 30min), wenn gekoppelt |
| Schimmelstoff | PA66 |
| Kontaktmaterial/Endmaterial | Vergoldetes Messing |
| Dichtungsmaterial | Silikon |
Anwendungsbereiche
Wachstumslampen
Kommunikationsanwendung
Maschinen zum Codieren von Erzeugnissen
Inventarproduktscodierung
Inkjet-Systeme
Sonnensystem
Industrielle Tintenstrahlgeräte
Elektrotechnische Geräte
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwermaschinen
Betriebsparameter
| Nennspannung | 300VAC max. |
| Aktuelles Rating | 5A max. |
| Min. Drahtgröße OD | 3.0mm ~ 6.0mm |
| Maximale Drahtgröße | 8.0mm ~ 10.0mm |
| Maximale Querschnittsfläche des Kabels | 0.5 mm2 ~ 2,5 mm2 |
Entwurfsbeschreibung
Häufig gestellte Fragen
Wie garantieren Sie die Produktqualität?
Wir führen eine strenge Qualitätskontrolle während des gesamten Produktionsprozesses durch: Rohstoffinspektion, Tests in der Linie und endgültige Probenahmeinspektion.Alle Produkte sind mit einer 12-monatigen Garantie gegen Herstellungsfehler ausgestattet..
Wie kauft man Ihre Produkte?
Sie müssen Folgendes tun:
Bestätigen Sie aktuelle Bewertung und Anzahl der Kontakte
Konfirmieren Sie die Anordnung
Bestätigen Sie Kabel-Drahtmessung
Bestätigen Sie die Länge und das Material des Kabels
Wie kann ich Proben bekommen?
Es ist mir eine Ehre, Ihnen Proben anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort eine Probe schicken.
Wie verfolge ich meine Sendung?
Sobald die Ware versendet ist, senden wir Ihnen die Tracking-Nummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder sich für Updates an unser Team wenden.
