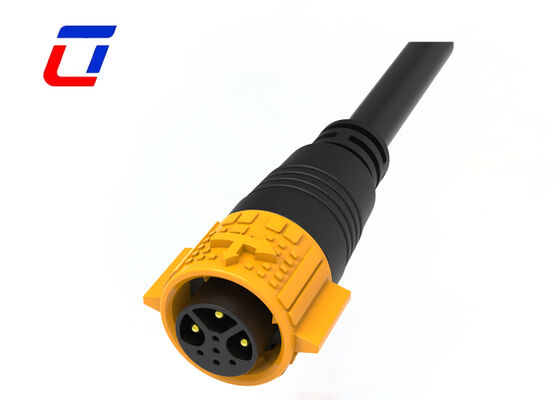

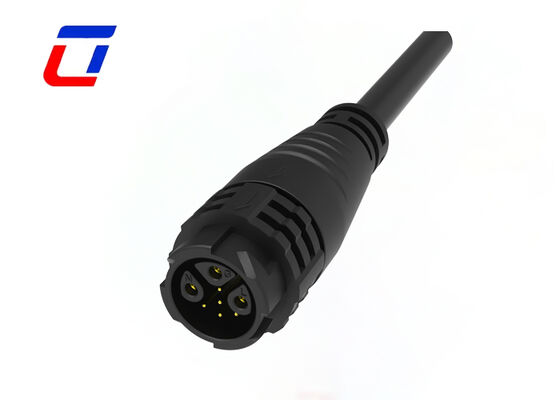

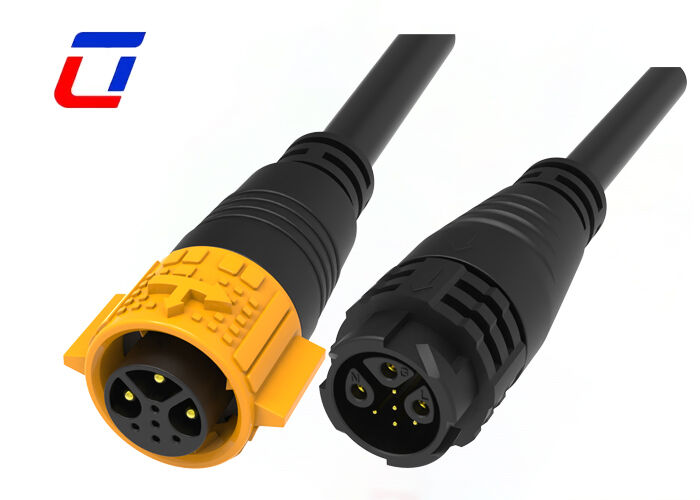

Name: M19 3+5 Pin Männliche weibliche Steckverbinder Schnellentladung Kreisförmige Multi-Pin-Steckverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte wasserdichtes Kabelverbindungsstück

M19 3+5 Pin Männliche weibliche Steckverbinder Schnellentladung Kreisförmige Multi-Pin-Steckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1.Plastiktüte;2. Karton;3. je nach Kundenanforderung
Lieferzeit:	3 bis 6 Arbeitstage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100000 Paare Montly

Kontakt

Ausführliche Produkt-Beschreibung

Aktuelle Bewertung:	15A	Nennspannung:	300V
Stift:	3+5Pin	Steckertyp:	Schnellverbinder
Material:	Nylon	Schutzniveau:	IP67
Hervorheben:	M19 wasserdichtes Kreislaufanschluss , 3+5-Pin-Schnellanschluss , Multi-Pin-Anschluss von männlich-weiblich

M19 3+5 Pin Männliche weibliche Steckverbinder Schnellentladung Kreisförmige Multi-Pin-Steckverbinder

Produktübersicht

Der M19 3+5 Pin 15A IP67 wasserdichte Kreislauf-Datenkabelanschluss ist ein industrielles Produkt, das für die synchrone Übertragung von Daten und Strom entwickelt wurde.Annahme einer zonierten Struktur von 3-Pin-Hauptstrom + 5-Pin-Datensignal, verfügt es über eine hohe Stromtragfähigkeit von 15A und einen IP67-Rundschutz.

Wichtige Vorteile

Komposit-Stift-unabhängige Kanaldesign verhindert Störungen zwischen Stromversorgung und mehrkanaler Datenübertragung
Doppelkonstruktion mit Schnellentlastung + automatischem Verriegelungssystem für Betriebsfreundlichkeit und Verbindungsfestigkeit
Konstruktion gegen Vibrationen und Unfallabschaltung
Hochwertiges wetterfestes Kunststoffgehäuse
Kontaktstellen aus Kupferlegierungen mit hoher Leitfähigkeit, mit Vergoldung
Schnelldocking-Konstruktion von Mann und Frau für eine einfache Installation

Elektrische Spezifikationen

Parameter	Spezifikation
Zahl der Polen	3+5 Pin
Aktuelles Rating	Maximal 15A.
Nennspannung	300VAC max.
Haltbarkeitsspannung	Bei der Anlage sind die folgenden Anforderungen zu beachten:

Technische Spezifikation

Parameter	Spezifikation
Kontaktwiderstand	10 mΩ max.
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40 °C ~ +105 °C
IP-Klasse	IP67 (1m / 30min), wenn gekoppelt
Schimmelstoff	PA66
Kontaktmaterial/Endmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Parameter	Spezifikation
Nennspannung	300VAC max.
Aktuelles Rating	5A max.
Min. Drahtgröße OD	3.0mm ~ 6.0mm
Maximale Drahtgröße	8.0mm ~ 10.0mm
Maximale Querschnittsfläche des Kabels	0.5 mm2 ~ 2,5 mm2

Konfigurationsmöglichkeiten

Nur mit Strom versorgt: 2Pin, 3Pin, 4Pin, 5Pin
Leistung + Signal Kombinationen: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
Nur Signaloptionen: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin
Feldmontage-Versionen: Optionen "draht-zu-draht" und "draht-zu-brett"
Kabelmontage-Service unterstützt mit Anpassung zur Verfügung
OEM/ODM-Dienstleistungen willkommen

Anwendungsbereiche

Wachstumslampen
Kommunikationsgeräte
Maschinen zum Codieren von Produkten
Inkjet-Systeme
Solarsysteme
Industrielle Tintenstrahlgeräte
Elektroausrüstung
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Schwere Maschinen

Produktentwurf

Häufig gestellte Fragen

F: Sind Sie eine Fabrik oder Handelsgesellschaft?

A: Wir sind eine Fabrik in Ulinkcon, Bao'an, Shenzhen, China.

F: Wie kann man Ihre Produkte kaufen?

A: Sie müssen die folgenden Spezifikationen bestätigen:

Aktuelle Bewertung und Anzahl der Kontakte
Zusammenstellungsart
Kabeldrahtmessung
Kabellänge und Material

F: Wie kann ich Proben bekommen?

A: Wir bieten gerne Proben an. Die Fracht sollte vom Kunden bezahlt werden. Bitte geben Sie Ihre Kuriernummer und detaillierte Adresse für den sofortigen Versand der Proben an.
