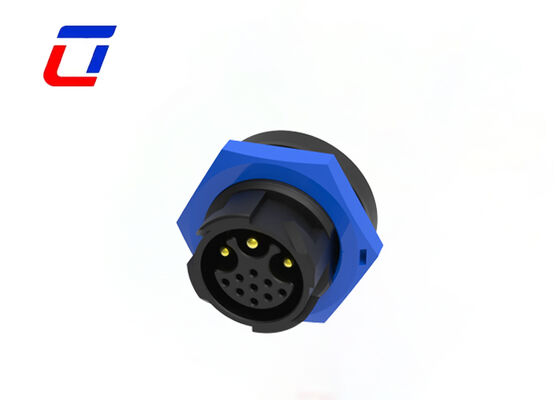

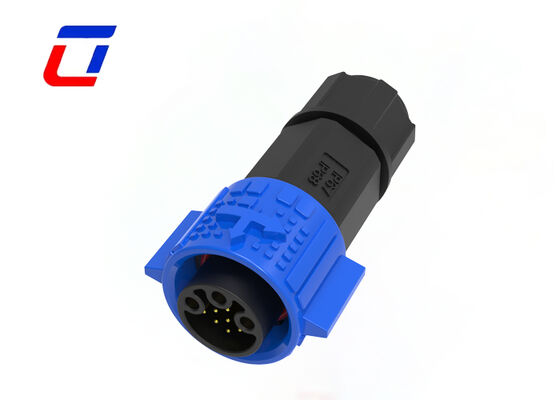

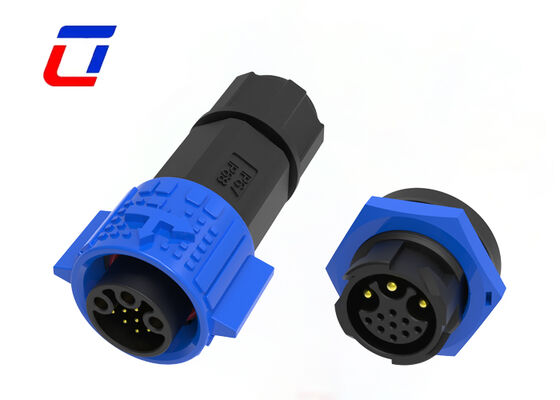

Name: M19 3+9 Pin Wasserdichter LED-Stecker Selbstverriegelnder Kabel-zu-Platine-Stecker IP67
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte IP67 wasserdichtes Steckverbinder

M19 3+9 Pin Wasserdichter LED-Stecker Selbstverriegelnder Kabel-zu-Platine-Stecker IP67

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+9 PIN	Aktuell:	15A
Wasserdichtigkeitsklasse:	IP67	Temperaturbereich:	-40℃~+105℃
Material:	Nylon	Kontaktmaterial:	Messing vergoldet
Hervorheben:	M19 wasserdichtes LED-Anschluss , 3+9 Pin selbstverriegelnder Stecker , IP67 Kabel-zu-Platine-Stecker

M19 3+9 Pin wasserdichter LED-Stecker, selbstsicherndes Kabel zum Platinenstecker IP67

Produktübersicht

Schnellverschluss-Drahtstecker M19, 3+9-polig, wasserdichter OEM-300-V-Stecker

Kernkonfiguration und -anpassung

Der M19 3+9 Pin Quick-Disconnect OEM Waterproof Connector ist ein Kabelsteckverbinder in Industriequalität, der individuelle Anpassungen ermöglicht. Es verfügt über eine separate Struktur aus 3-Pin-Hauptstrom und 9-Pin-Datensignal mit einer Nennspannung von 300 V. In Kombination mit der Wasserdichtigkeit nach IP67 und einem praktischen Schnelltrennmechanismus ist es speziell für Szenarien konzipiert, die ein effizientes Ein- und Ausstecken sowie individuelle Anforderungen erfordern.

Hauptmerkmale

Push-Type-Schnellkupplung und Doppelschnallenbefestigung: Werkzeugloses Entriegeln mit 70 % schnellerer Steckeffizienz im Vergleich zu herkömmlichen Gewindeverbindungen
Dual-Funktions-Pin-Anordnung: Spezielle 2-Pin-Stromversorgungszone für 300-V-Stromversorgung und 20-Pin-Datenzone für Hochgeschwindigkeits-Signalübertragung
IP67 wasserdicht und staubdicht: Präzisionsdichtungen und robustes M19-Gehäuse für Außen-, Industrie- und Schiffsanwendungen
Push-Lock-Stecksystem: Werkzeuglose Einhandbedienung mit akustischer Verriegelungsbestätigung
Stabilität in Industriequalität: Hochleitfähige Kupferlegierung mit Versilberung für Stromanschlüsse, vergoldete Kupferlegierung für Datenanschlüsse

Technische Spezifikationen

Produkttypfunktionen

Steckverbindersystem	Kabel-zu-Kabel
Verschließbar	Ja
Stecker und Kontakt enden mit	Draht und Kabel
Rundsteckverbindertyp	Stecker, Steckdose
Shell-Typ	Kunststoffschale
Produkttyp	Anschlusssatz

Elektrische Eigenschaften

Anzahl der Pole	3+9
Aktuelle Bewertung	15A max
Nennspannung	600VAC max
Haltbarkeitsspannung	2500 VAC bei 60 s

Körpermerkmale

Schalenmaterial	PA66
Typ des Isolationsmaterials für Rundsteckverbinder	Thermoplast mit geringer Brandgefahr
Hermetisch versiegelt	Ja
Einstiegsstil	Seite
Umweltschutztyp	Elastomerversiegelt, hermetisch abgedichtet
O-Ring-Material	Elastomerversiegelt, hermetisch abgedichtet
Umweltschutz	Ja

Nutzungsbedingungen

Betriebstemperaturbereich	-40 °C bis 105 °C
IP-Wasserdichtigkeitsgrad	IP67
IP-Staubschutzstufe	6
Haltbarkeitsbewertung (Zyklen)	250, 251
UL-Entflammbarkeitsklasse	UL 94V-0

Konfigurationsoptionen

Multic-Core-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für kombiniertes Stromsignal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für Signal verfügbar
Version zur Feldmontage: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Stromstärke 20 A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt
OEM/ODM willkommen

Anwendungsbranchen

Kommunikationsanwendung
Produktcodierungsmaschinen
Codierung des Inventarprodukts
Inkjet-Systeme
Sonnensystem
Industrielle Tintenstrahlausrüstung
Elektrische Energieausrüstung
Forensische und pathologische Laborgeräte
Kommunikationsausrüstung
Schwere Maschinen

Produktabmessungen

Technische Details

Häufig gestellte Fragen

F1: Was ist die Nennspannung?

A1: Nennspannung, auch Betriebsspannung genannt, die hauptsächlich vom verwendeten Isoliermaterial des Steckverbinders und dem Abstand zwischen den Kontakten abhängt. Einige Komponenten oder Geräte, deren Nennspannung unterschritten wird, erfüllen möglicherweise nicht ihre Funktion.

F2: Wie kann ich meine Sendung verfolgen?

A2: Sobald die Ware versandt wurde, senden wir Ihnen die Sendungsverfolgungsnummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder sich für Updates an unser Team wenden.

F3: Akzeptieren Sie außer USD auch andere Zahlungswährungen?

A3: Unsere Standardwährung ist USD, wir können aber auch EUR, GBP oder andere wichtige Währungen akzeptieren. Bitte bestätigen Sie den Wechselkurs bei der Bestellung mit unserem Vertriebsteam.
