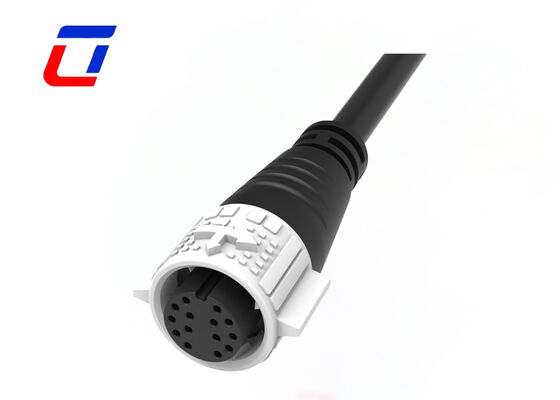

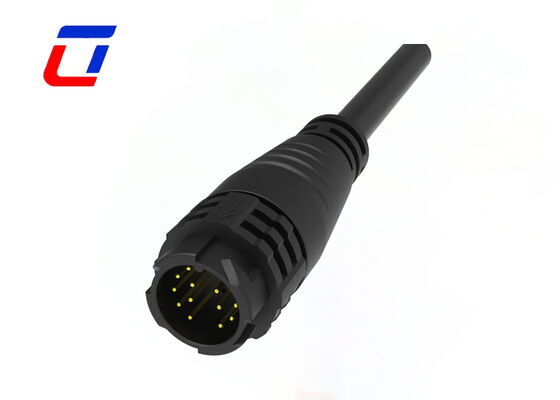

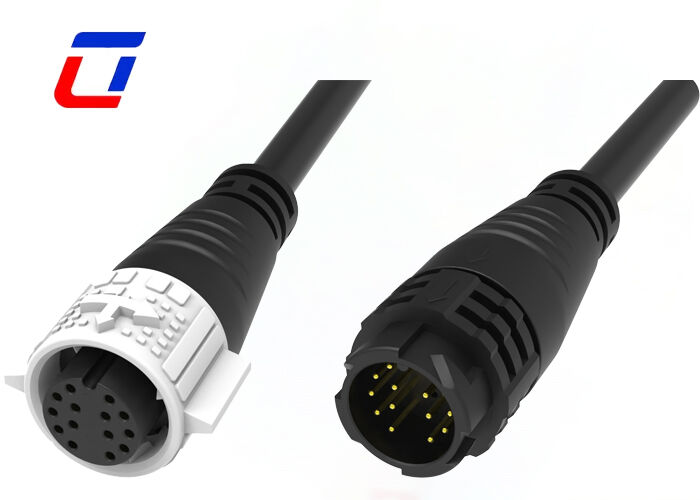

Name: M19 14-polige Niederspannungs-LED-Steckverbinder ODM Wasserdicht Push-Lock-Outdoor-Steckverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichtes LED-Verbindungsstück

M19 14-polige Niederspannungs-LED-Steckverbinder ODM Wasserdicht Push-Lock-Outdoor-Steckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Stift:	14Pin	Aktuelle Bewertung:	5A
Material:	Nylon	Schutzstufe:	IP67
Flammwidrigkeitsklasse:	UL94-V0	Dichtungsmaterial:	Wasserdichter O-Ring
Hervorheben:	M19 wasserdichtes LED-Anschluss , 14-poliger Niederspannungssteckverbinder , Outdoor Push-Lock LED-Steckverbinder

14-poliger Stecker und Buchse M19 300V Kabelverbinder wasserdicht

Kurzbeschreibung

Dieser wasserdichte M19 14-polige Push-Lock-Steckverbinder mit vergoldeter Technologie und OEM-Anpassung ist ein Premium-Drahtverbinder für effiziente, stabile Verbindungen in verschiedenen Geräten. Durch die Integration der Push-Lock-Funktion, der überlegenen Leitfähigkeit von vergoldeten Kontakten und der M19-Kompatibilität bietet er Wasser-/Staub-/Korrosionsbeständigkeit und stabile Konnektivität. Geeignet für industrielle Steuerungen, Außenkommunikation, Automobilelektronik, Sicherheitsüberwachung usw. Seine Kernvorteile sind wie folgt:

1. Push-to-Lock-Mechanismus: Das ergonomische Push-Lock-Design ermöglicht ein präzises Zusammenstecken/Verriegeln mit leichtem Druck und schnelles Trennen über die Entriegelungstaste, ohne dass Werkzeuge benötigt werden. Steigert die Installations-/Wartungseffizienz und verhindert ein versehentliches Ablösen durch Vibrationen/Zug, ideal für häufiges Ein- und Ausstecken und Szenarien mit äußerer Krafteinwirkung.

2. 14-polige vergoldete Kontakte: Das 14-polige Layout erfüllt die synchrone Übertragung von Mehrkanal-Signalen/Strom. Die hochreine Kupferlegierungsbasis mit Vergoldung minimiert den Kontaktwiderstand, reduziert Verluste/Stromverbrauch, erhöht die Oxidations-/Korrosionsbeständigkeit und verlängert die Lebensdauer für raue Umgebungen (hohe Luftfeuchtigkeit, Salzsprühnebel).

3. Ausgezeichnete Wasserdichtigkeit: Die integrierte Dichtungsstruktur + hochwertige Dichtungen bieten eine hohe Wasser-/Staubbeständigkeit und blockieren Feuchtigkeit, Staub und Ölflecken. Gewährleistet eine stabile Draht-zu-Platine-Verbindung in feuchten Umgebungen (Regen im Freien, feuchte Werkstätten, Badezimmergeräte) und vermeidet Kurzschlüsse/Signalunterbrechungen.

4. Schnellanschlussstruktur: Der eingebaute Schnellanschlussmechanismus ermöglicht das manuelle Zusammenstecken/Trennen ohne Werkzeug, einfach und effizient. Eine klare Schnallenrückmeldung bestätigt die sichere Verbindung und verhindert schlechten Kontakt. Verkürzt die Verdrahtungszeit und erleichtert die spätere Wartung, wodurch Arbeits-/Zeitkosten reduziert werden.

Hauptmerkmale

Push-Lock-Schnellverschluss-System
Mehrkern-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für kombinierte Stromsignale
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für Signale verfügbar
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Nennstrom 5A für lange Arbeitszeiten
Kabelkonfektionierungsservice unterstützt, willkommen bei der Anpassung
OEM/ODM willkommen

Elektrische Parameter
Nummer der Pole	14Pin
Nennstrom	5 Amax.
Nennspannung	300VAC max
Durchschlagsspannung	1500VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	300VAC max
Nennstrom	5A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 10,0 mm
Max. Kabelquerschnitt	0,5 mm² ~ 2,5 mm²

Anwendungsbereiche

Wachstumslichter
Kommunikationsanwendungen
Produktcodiermaschinen
Bestands-Produktcodierung
Tintenstrahlsysteme
Solarsystem
industrielle Tintenstrahlanlagen
Stromversorgungsanlagen
Forensik- und Pathologiegeräte für Labore
Kommunikationsausrüstung
Schwere Maschinen

Design-Skizze

M19 14-polige Niederspannungs-LED-Steckverbinder ODM Wasserdicht Push-Lock-Outdoor-Steckverbinder 1

FAQ

1. F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik. Das Hotel liegt im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

2. F: Wie gebe ich eine Bestellung auf? Wie ist der Ablauf?

A: Der Bestellvorgang ist einfach: 1) Bestätigen Sie die Produktdetails und erhalten Sie eine Proforma-Rechnung (PI); 2) Leisten Sie die vereinbarte Anzahlung; 3) Wir beginnen mit der Produktion und informieren Sie über den Fortschritt; 4) Zahlen Sie den Restbetrag vor dem Versand; 5) Vereinbaren Sie die Lieferung und stellen Sie Tracking-Informationen bereit.

3. F: Wie erhalte ich Muster?

A: Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort ein Muster schicken.

M19 14-polige Niederspannungs-LED-Steckverbinder ODM Wasserdicht Push-Lock-Outdoor-Steckverbinder 2

Größe und Tag:

Ansprechpartner: Miss. Gina

Telefon: +86 075523019434
