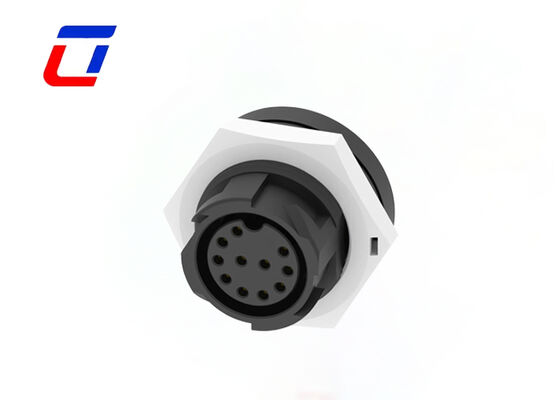

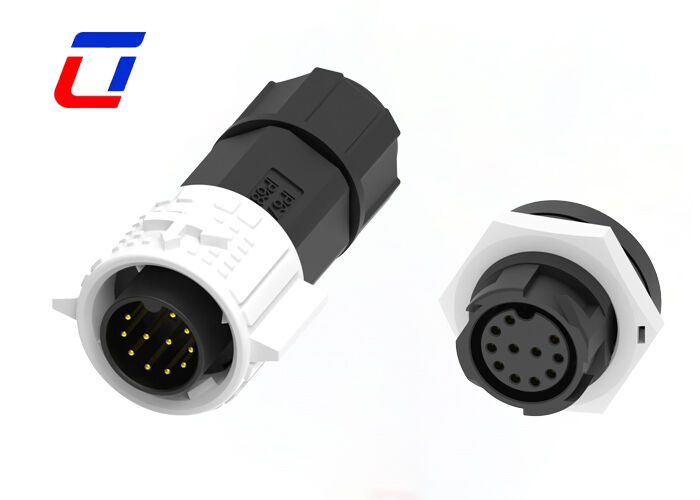

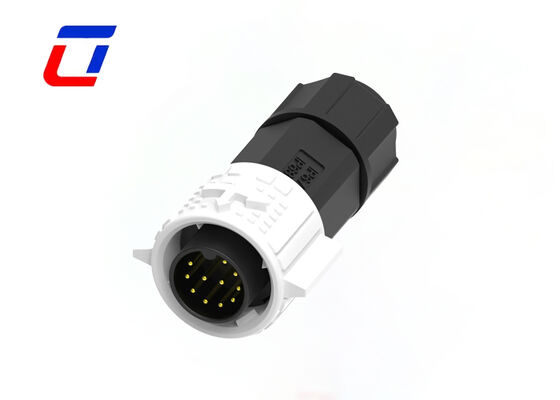

Name: 11-poliger Kabel-Platinen-Steckverbinder Typen M19 IP67 wasserdichter Stecker hergestellt in China
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichter Stecker-Sockel

11-poliger Kabel-Platinen-Steckverbinder Typen M19 IP67 wasserdichter Stecker hergestellt in China

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Geschlecht:	Von Mann zu Frau	Stift:	11Pin
Aktuelle Bewertung:	5A	Material:	Nylon
Schutzstufe:	IP67	Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	11-poliger wasserdichter Kabelstecker , M19 IP67 wasserdichte Steckerbuchse , In China hergestellter wasserdichter Platinenanschluss

Landschaftsbeleuchtungskabel M19 11-polige Steckverbinder LED-Steckverbinder für Elektrik

Hauptmerkmale

Push-Lock-Schnellverschluss-System
Multicore-Optionen: 2-polig, 3-polig, 4-polig, 5-polig für Strom
3+2-polig, 3+3-polig, 3+4-polig, 3+5-polig, 3+9-polig und 2+20-polig für kombinierte Strom- und Signalsignale
6-polig, 7-polig, 8-polig, 9-polig, 10-polig, 11-polig, 12-polig, 14-polig, 16-polig und 18-polig für Signale verfügbar
Feldmontage-Version: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Nennstrom 20A für lange Arbeitszeiten
Kabelkonfektionierungsservice unterstützt, willkommen bei der Anpassung
OEM/ODM willkommen

Kurzbeschreibung

Kernspezifikation: Standardmäßige M19-Kreisstruktur, 11-polige Konfiguration, spezialisiert auf Kabel-zu-Platine-Verbindungen. Unterstützt die stabile Übertragung gemischter Signale und Stromversorgung, kompatibel mit 18-24AWG-Drähten, geeignet für industrielle Anwendungsbereiche mit mittlerer und niedriger Spannung.
IP67 Wasserdichtigkeit: Nimmt ein integriertes Dichtungsdesign mit hochwertigen Fluorkautschuk-Dichtungsringen an, wodurch die Schutzart IP67 erreicht wird. Widersteht effektiv Regen, Staub, Ölflecken und kurzzeitigem Eintauchen und gewährleistet so einen zuverlässigen Betrieb von Kabel-zu-Platine-Verbindungen in rauen Umgebungen im Freien oder in industriellen, feuchten Umgebungen.
Fertigungs- und Qualitätsvorteile: Hergestellt in China mit strengen Qualitätskontrollstandards. Das Gehäuse besteht aus hochfestem PA66-Konstruktionskunststoff mit ausgezeichneter Schlagfestigkeit, Alterungsbeständigkeit und Korrosionsbeständigkeit; die Stifte bestehen aus hochleitfähiger Kupferlegierung, wodurch ein geringer Kontaktwiderstand und eine stabile Signal-/Stromübertragung gewährleistet werden.
Anwendungsszenarien: Weit verbreitet in industriellen Steuergeräten, elektronischen Displays im Freien, elektronischen Automobilsystemen, Sicherheitsüberwachungsgeräten, intelligenten Haushaltsgeräten und anderen Bereichen, die wasserdichte und zuverlässige Kabel-zu-Platine-Verbindungen erfordern.

Dieser Modellstecker ist auf verschiedene Strom- und Signalanwendungen spezialisiert, ein einfaches Bedienungsdesign im Push-Lock-System, nur eine Sekunde zum Einsetzen, dann verriegelt er automatisch.

In diesem Modellstecker wird das Design von Strom und Signal in einem Satz immer beliebter für viele Geräte, wodurch die getrennte Verwendung von Strom- und Signalsteckern perfekt gelöst wird, insbesondere für Anwendungen mit begrenztem Platzangebot.

Kabelkonfektionierung für Multi-Pin-Steckverbinder wird in Ulinkcon unterstützt, bitte teilen Sie uns Ihre Kabelanforderungen im Detail mit, kundenspezifischer Service verfügbar.

Elektrische Parameter
Nummer der Pole	11-polig
Strombelastbarkeit	5 Amax.
Spannungsfestigkeit	300VAC max
Durchschlagsfestigkeit	1500VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Anwendungsindustrien

Wachstumslichter
Kommunikationsanwendung
Produktcodiermaschinen
Bestands-Produktcodierung
Tintenstrahlsysteme
Solarsystem
industrielle Tintenstrahlanlagen
Stromversorgungsanlagen
Forensik- und Pathologiegeräte für Labore
Kommunikationsausrüstung
Schwere Maschinen

Betriebsparameter
Spannungsfestigkeit	300VAC max
Strombelastbarkeit	5A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Design-Skizze

FAQ

1. F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik. Das Hotel liegt im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

2. F: Wie kann ich Ihre Produkte kaufen?
A: Sie müssen Folgendes tun:
* Nennstrom und Anzahl der Kontakte bestätigen
* Montageart bestätigen
* Kabeldrahtstärke bestätigen
* Kabellänge und Material bestätigen.

3. F: Wie erhalte ich Muster?

A: Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort ein Muster zusenden.
