Name: 300V 16-Stift-Mann-Frauen-Kabelanschluss M19 Datenübertragungskreisverbindungen
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Verhandlungsfähig USD
Availability: InStock

Startseite Produkte wasserdichtes Kabelverbindungsstück

300V 16-Stift-Mann-Frauen-Kabelanschluss M19 Datenübertragungskreisverbindungen

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Aktuelle Bewertung:	5A	STIFT:	16Pin
Nennspannung:	300V	Material:	Nylon
Betriebstemperatur:	-40℃-+105℃	Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	Wasserdichtes Kabelanschluss mit 300 V , Kreisförmiger Steckverbinder M19 mit 16 Nadeln , mit einer Leistung von mehr als 50 W

300V 16-poliger Stecker auf Buchse Kabelverbinder M19 Datenübertragungs-Rundsteckverbinder

Produktübersicht

M19 IP67 Rundsteckverbinder 500V Stecker auf Buchse Industriestecker

Hauptmerkmale

16-poliges Mehrkanal-Design

Mit einer präzisen 16-poligen Anordnung, die für direkte Kabelverbindungen von Stecker zu Buchse entwickelt wurde. Unterstützt eine Nennspannung von 300V und eine synchrone Hochgeschwindigkeits-Datenübertragung mit präziser Pin-Ausrichtung, um eine unabhängige Übertragung von Mehrkanalsignalen zu ermöglichen und Signalübersprechen zu vermeiden.

Vollständig abgedichtete Schutzstruktur

Integrierte kreisförmige Dichtungskonstruktion mit hochpräzisen wasserdichten Dichtungen bietet hervorragende Staub- und Wasserdichtigkeit. Widersteht Regen, Staubansammlung, Feuchtigkeitskondensation und Erosion durch korrosive Medien. Behält eine stabile elektrische Verbindung in Temperaturbereichen von -40℃ bis 105℃ bei.

Schnellkupplung Stecker auf Buchse

Optimierte präzise Positionierungsstruktur mit bequemem Plug-and-Play-Design ermöglicht eine schnelle Kupplung ohne professionelle Werkzeuge. Der eingebaute Entriegelungsmechanismus verriegelt sich nach dem Kuppeln automatisch, um Vibrationen, Stößen und versehentlichem Ziehen zu widerstehen und die Sicherheit der Verbindung zu gewährleisten.

Auswahl industrietauglicher Materialien

Pins aus hochleitfähiger Kupferlegierung mit Silberbeschichtung reduzieren den Kontaktwiderstand und verbessern die Oxidationsbeständigkeit. Gehäuse aus hochfestem technischen Kunststoff mit ausgezeichneter Schlagfestigkeit, Verschleißfestigkeit und UV-Beständigkeit. Ausgelegt für über 5000 Steckzyklen.

Technische Spezifikationen

Elektrische Parameter

Parameter	Spezifikation
Anzahl der Pole	16Pin
Nennstrom	5A max.
Nennspannung	300VAC max
Prüfspannung	1500VAC @ 60 s.

Technische Parameter

Parameter	Spezifikation
Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Schutzart	IP67 (1m / 30min) im gesteckten Zustand
Formenmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Parameter	Spezifikation
Nennspannung	300VAC max
Nennstrom	5A max
Min. Kabel-Außendurchmesser	3,0 mm ~ 6,0 mm
Max. Kabel-Außendurchmesser	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Konfigurationsoptionen

Push-Lock-Schnellverschlusssystem
Mehrkernoptionen: 2-polig, 3-polig, 4-polig, 5-polig für Stromversorgung
3+2-polig, 3+3-polig, 3+4-polig, 3+5-polig, 3+9-polig und 2+20-polig für kombinierte Strom- und Signalübertragung
6-polig, 7-polig, 8-polig, 9-polig, 10-polig, 11-polig, 12-polig, 14-polig, 16-polig und 18-polig für Signale verfügbar
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Kabelkonfektionierungsservice unterstützt, kundenspezifische Anfertigungen willkommen
OEM/ODM willkommen

Anwendungsbereiche

Wachstumslichter
Kommunikationsanwendungen
Produktcodiergeräte
Inventurproduktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Inkjet-Geräte
Elektroenergieanlagen
Forensische und pathologische Laborgeräte
Kommunikationsausrüstung
Schwerlastmaschinen

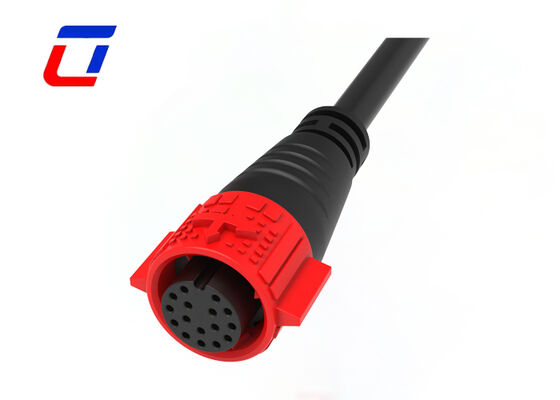

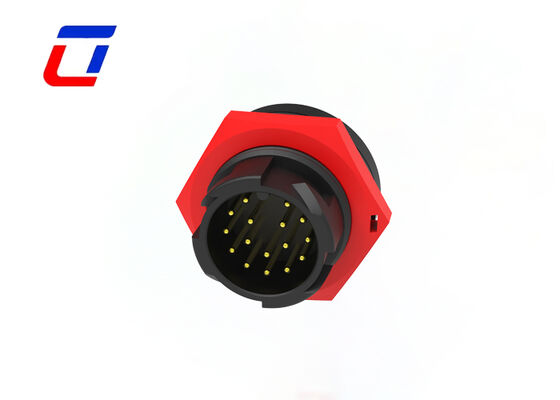

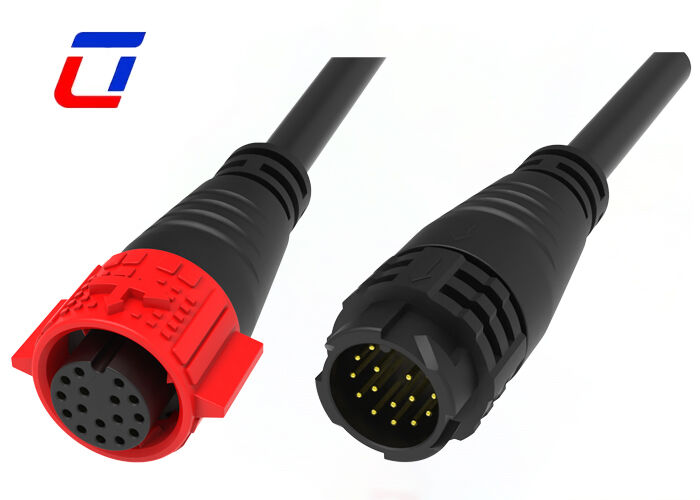

Produktbilder

Konstruktionsskizze

Häufig gestellte Fragen

F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Wir sind eine Fabrik. Ansässig im Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

F: Sind Ihre Produkte zertifiziert? Welche Zertifizierungen haben Sie?

A: Alle unsere Produkte sind nach RoHS, CE und anderen internationalen Standards zertifiziert. Spezifische Zertifizierungen (z. B. FCC, UL) können auf Anfrage je nach Zielmarkt bereitgestellt werden.

F: Wie kann ich Proben erhalten?

A: Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort ein Muster zusenden.
