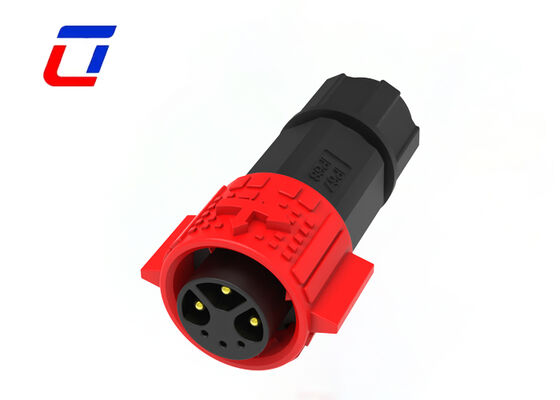

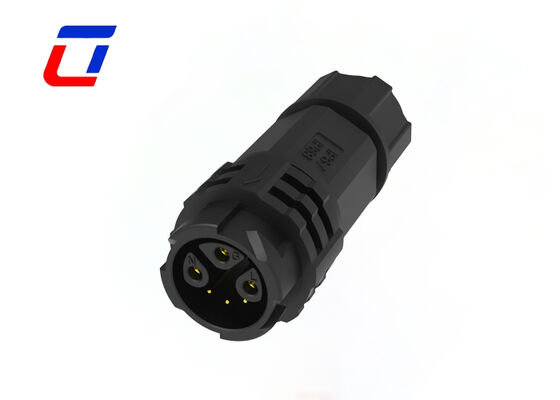

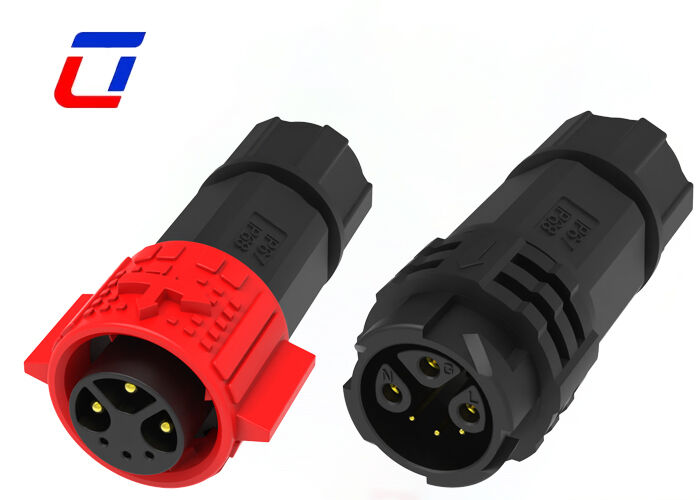

Name: 3+3 Multi-Pin elektrische Anschlüsse M19 Quick Connect Wasserdichte Kreislaufanschluss
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichtes Kreislaufanschluss

3+3 Multi-Pin elektrische Anschlüsse M19 Quick Connect Wasserdichte Kreislaufanschluss

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+3PIN	Wasserdichtigkeitsklasse:	IP67
Aktuell:	15A	Schutzstufe:	IP67
Flammwidrigkeitsklasse:	UL94-V0	Kontaktmaterial:	Messing vergoldet
Hervorheben:	M19 wasserdichtes Kreislaufanschluss , 3+3 Pins Schnellanschluss elektrischer Stecker , Wasserdichtes mehrspinniges Kreislaufanschluss

Wasserdichter Wire-to-Wire-Stecker M19 3+3 Pin 15A Schnellverbinder

Haupteigenschaften

Schnellverschluss-System
Multicore-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für kombinierte Strom- und Signalsignale
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für Signale verfügbar
Feldmontage-Version: sowohl Wire-to-Wire- als auch Wire-to-Board-Optionen
Nennstrom 20A für lange Arbeitszeiten
Kabelkonfektionierungsservice unterstützt, willkommen bei der Anpassung
OEM/ODM willkommen

Schnelle Details von 3+3PinStecker Stecker/Buchse

Die 3-poligen Hauptstromstifte bestehen aus großflächiger, vergoldeter Kupferlegierung, ein spezielles Design, das für die effiziente Übertragung von 15A Hochstrom ausgelegt ist und gleichzeitig den Wärmeverlust während der Stromübertragung minimiert – dies gewährleistet eine stabile und effiziente Stromversorgung auch bei kontinuierlichem Hochlastbetrieb. Ergänzend dazu sind die 3-poligen Hilfsstifte der Signalübertragung gewidmet und verfügen über eine unabhängige Abschirmstruktur, die Störgeräusche von Strompfaden effektiv von Signalpfaden isoliert. Dieses integrierte Design erfüllt perfekt die kombinierten Anforderungen an den Anschluss von „Strom + Signal“ von Geräten wie Industriesensoren und -controllern, wodurch der Aufwand für die Installation separater Strom- und Signalstecker entfällt und das gesamte Verdrahtungssystem vereinfacht wird.

Speziell optimiert für die betrieblichen Anforderungen von mittelstarker Ausrüstung, weisen die Stromstifte einen Kontaktwiderstand von ≤3 mΩ auf, was minimale Energieverluste während der Stromübertragung garantiert. Darüber hinaus verwenden die Stromstifte eine mehrsträngige, verdrillte Struktur, die die Beständigkeit des Stifts gegen mechanische Ermüdung, die durch Wärmeausdehnung und -kontraktion oder Vibrationen während des langfristigen Hochstrombetriebs verursacht wird, erheblich erhöht, wodurch eine Stiftverformung verhindert und eine gleichbleibende Leistung gewährleistet wird.

Die passenden Crimpanschlüsse werden einer Hochtemperatur-Glühbehandlung unterzogen, ein Verfahren, das die Duktilität und die Anschlusszuverlässigkeit des Anschlusses verbessert. Beim Verquetschen mit Drähten gewährleistet diese Behandlung eine feste Verbindung mit geringem Widerstand, wodurch das Risiko einer Gelenkerwärmung aufgrund schlechten Kontakts effektiv reduziert und die allgemeine Sicherheit und Stabilität der elektrischen Verbindung weiter verbessert wird.

Produkttyp-Eigenschaften
Steckverbindersystem	Kabel-zu-Kabel
Abdichtbar	Ja
Stecker & Kontakt endet an	Draht & Kabel
Rundsteckertyp	Stecker, Buchse
Gehäusetyp	Kunststoffgehäuse
Produkttyp	Steckverbindersatz
Konfigurationsmerkmale
Anzahl der Positionen	3+3
Anzahl der Signalpositionen	3
Kontakte vorgeladen	Ja
Elektrische Eigenschaften
Betriebsspannung (VAC)	600V max.
Betriebsspannung (VDC)	600V max.
Gehäusemerkmale
Gehäusematerial	PA66
Isoliermaterialtyp des Rundsteckers	Thermoplast mit geringer Brandgefahr
Hermetisch abgedichtet	Ja
Eingangsart	Seite
Umweltschutztyp	Elastomer abgedichtet, hermetisch abgedichtet
O-Ring-Material	Elastomer abgedichtet, hermetisch abgedichtet
Umweltschutz	Ja
Kontaktmerkmale
Kontaktstrombelastbarkeit (Max) (A) .	15A max.
Rundsteckerkontakttyp	Stift-Buchse
Mechanische Befestigung
Steckermontagetyp	Kabelmontage (freihängend)
Steckausrichtungstyp	Verkeilt
Rückhaltung	Mit
Abmessungen
Drahtgröße (AWG)	20AWG,18AWG,16AWG,14AWG,
Nutzungsbedingungen
Betriebstemperaturbereich (°C)	-40 ~105°C
IP-Wasserdichtheitsgrad	IP67
IP-Staubdichtheitsgrad	6
Industriestandards
UL-Entflammbarkeitsklasse	UL 94V-0

Anwendungsindustrien

Kommunikationsanwendung
Produktcodiermaschinen
Bestands-Produktcodierung
Tintenstrahlsysteme
Solarsystem
industrielle Tintenstrahlanlagen
Elektrogeräte
Forensik- und Pathologiegeräte für Labore
Kommunikationsausrüstung
Schwere Maschinen

Produktionsabmessung

Weitere technische Details

3+3 Multi-Pin elektrische Anschlüsse M19 Quick Connect Wasserdichte Kreislaufanschluss 2

FAQ

Q1: Was ist die Nennspannung?

A1: Die Nennspannung, auch Betriebsspannung genannt, hängt hauptsächlich vom verwendeten Isoliermaterial des Steckers und dem Abstand zwischen der Größe des Kontakts ab. Einige der Komponenten oder Geräte können ihre Funktionen möglicherweise nicht vollständig ausführen, wenn sie unterhalb ihrer Nennspannung betrieben werden.

Q2:Wer ist für die Zollabfertigung verantwortlich? Stellen Sie die erforderlichen Dokumente zur Verfügung?

A2:Wir stellen vollständige Zollabfertigungsdokumente (Handelsrechnung, Packliste, Konnossement, Zertifizierungsberichte) zur Verfügung. Zollabfertigungsgebühren und -zölle trägt der Käufer (EXW/FOB-Bedingungen). Bei Bedarf können wir bei der Dokumentenerstellung behilflich sein.

Q3:Wie viele Materialien können Sie bereitstellen?

A3:Es gibt einige verschiedene Materialien für Stecker und Kabel, wir verwenden normalerweise PVC/Nylon-Material zur Herstellung von Steckern, PVC/Gummi/Silikon-Material wurde in Kabeln verwendet. Natürlich können wir auch entsprechend Ihren Anforderungen das Material auswählen.
