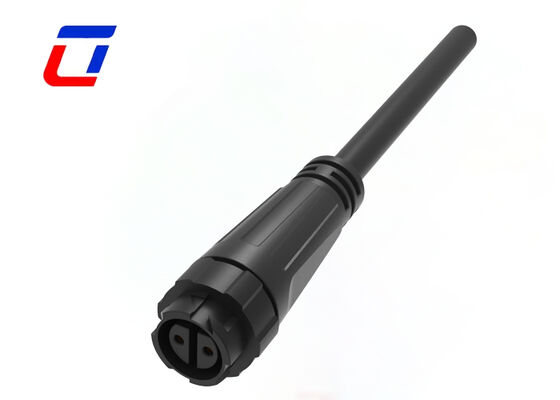

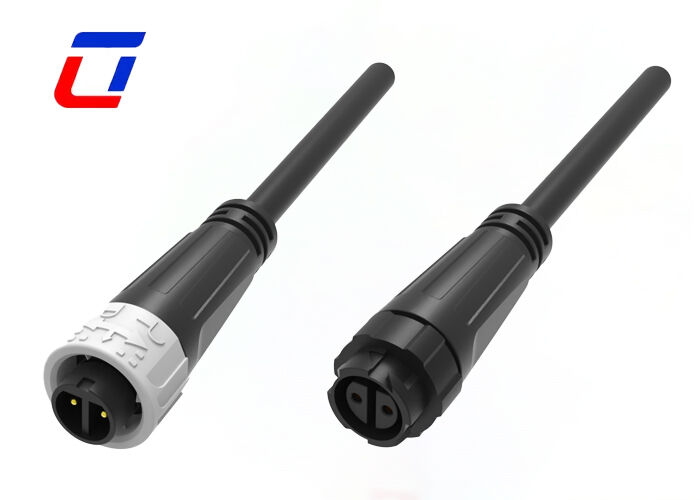

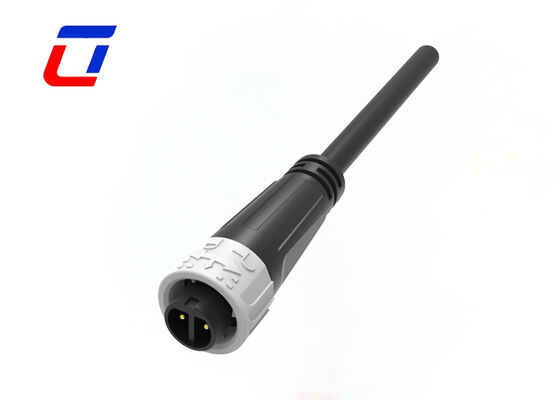

2-poliger runder Stromanschluss M16 300V wasserdichter Stecker-Buchse-Drahtanschluss
Beschreibung von Industrieller wasserdichter Rundsteckverbinder
Kernparameter & Anschlussdesign
Mit einer 2-poligen Stecker-Buchse-Konfiguration ist dieser Steckverbinder speziell für Kabel-zu-Kabel-Verbindungen konzipiert. Er unterstützt eine Nennspannung von 300 V und erfüllt zuverlässig die Anforderungen an die Stromübertragung für Geräte mit niedriger und mittlerer Leistung. Gemäß der M16-Spezifikation gewährleistet seine schlanke runde Struktur eine präzise Stiftausrichtung, müheloses Einstecken und enge Verbindungsspalte, was für die Aufrechterhaltung eines stabilen Stromflusses entscheidend ist.
Hochwertige wasserdichte Abdichtungsleistung
Ausgestattet mit einem professionellen wasserdichten System verwendet der Steckverbinder einen kundenspezifischen wasserdichten Gummiring und einen integrierten Dichtungsprozess am Übergang von seiner runden Hülle und dem Kabel. Dieses robuste Design bietet wirksamen Schutz vor Regen, Sand, Ölverschmutzung und feuchten Atmosphären und eignet sich daher für Außeninstallationen oder komplexe Arbeitsumgebungen mit hoher Luftfeuchtigkeit und Staubbelastung. Durch die Beständigkeit gegen Umwelteinflüsse wird die Wahrscheinlichkeit von Kurzschlüssen, schlechtem Kontakt und anderen Betriebsstörungen erheblich reduziert.
Einzigartige Vorteile für Kabel-zu-Kabel-Anwendungen
Maßgeschneidert für Kabel-zu-Kabel-Verbindungsszenarien werden die Stecker und Buchsen fest an den Kabelenden befestigt, wodurch ein Lösen verhindert und leichten Zugkräften und Vibrationen während des Gerätebetriebs oder der Bewegung standgehalten wird. Das Plug-and-Play-Design macht komplexe Installationswerkzeuge überflüssig und ermöglicht einen bequemen und effizienten Betrieb vor Ort. Dies macht ihn hochgradig anpassungsfähig an hochfrequente Aufgaben wie das vorübergehende Andocken von Geräten, die Wartung in der späteren Phase und Kabelverlängerungsprojekte.
Materialauswahl & Sicherheitskonformität für 300V-Einsatz
Die internen Leiter bestehen aus hochleitfähigem, sauerstofffreiem Kupfer mit einer verzinnten Oberfläche, um Oxidation zu verhindern. Diese Materialauswahl reduziert effektiv die Wärmeentwicklung und den Leistungsverlust bei der Stromübertragung bei 300 V und gewährleistet eine hocheffiziente Stromversorgung. Die äußere Hülle besteht aus technischen Kunststoffen mit hohen Isolationseigenschaften und bietet eine hervorragende Alterungs- und Schlagfestigkeit sowie eine effektive Abschirmung gegen elektromagnetische Störungen. Er entspricht den industriellen Sicherheitsstandards und eliminiert potenzielle Risiken wie Stromlecks und Leistungsverluste.
Breites Spektrum an anwendbaren Szenarien
Dieser Steckverbinder findet in verschiedenen Bereichen umfangreiche Verwendung, die Kabel-zu-Kabel-Stromanschlüsse erfordern, einschließlich industrieller Steuergeräte, Sicherheitsüberwachungssysteme, Smart-Home-Geräte, neue Energiehilfsmaschinen und Messinstrumente. Er eignet sich besonders für Geräte mit niedriger bis mittlerer Leistung, die sowohl einen einfachen Anschluss als auch eine zuverlässige Wasserdichtigkeit erfordern – wie z. B. Außensensoren, tragbare Messgeräte und kleine Automatisierungsteile – und bietet eine stabile und zuverlässige Verbindungsunterstützung für eine gleichbleibende Geräteperformance.
Hauptmerkmal
- Push-Lock-Schnellverschluss-System
- Mehrkern kann gewählt werden: 2Pin, 3Pin, 4Pin, 5Pin, 2+4Pin, 7Pin, 8Pin
- Vor-Ort-installierbare Varianten: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Konfigurationen
- Hochstrom-wasserdichter Steckverbinder: eine ideale Lösung für den Dauerbetrieb bis zu 10A
- Kabelkonfektionierungsdienste werden angeboten – kundenspezifische Anfertigungen sind willkommen
- OEM/ODM-Partnerschaften werden herzlich angenommen
| Elektrische Parameter |
| Anzahl der Pole |
2-poliger wasserdichter Steckverbinder |
| Nennstrom |
10A max |
| Nennspannung |
300VAC max |
| Durchschlagsspannung |
1500VAC @ 60 s. |
| Technische Parameter |
| Kontaktwiderstand |
10 mΩ max |
| Isolationswiderstand |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40°C ~ +105°C |
| IP-Klasse |
IP67 (1m / 30min) |
| Formmaterial |
PA66 |
| Kontakt-/Anschlussmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
Anwendungsbereiche
- Kommunikationsanwendung
- Produktcodiermaschinen
- Bestands-Produktcodierung
- Tintenstrahlsysteme
- Solarsystem
- industrielle Tintenstrahlanlagen
- Stromversorgungsanlagen
- Forensik- und Pathologiegeräte für Labore
- Kommunikationsausrüstung
- Schwere Maschinen
Produktionsabmessung
Weitere technische Details
FAQ
Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik. Das Hotel liegt im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China
Q2: Sind Ihre Produkte zertifiziert? Welche Zertifizierungen haben Sie?
A2: Alle unsere Produkte sind nach RoHS, CE und anderen internationalen Standards zertifiziert. Spezifische Zertifizierungen (z. B. FCC, UL) können auf Anfrage basierend auf Ihrem Zielmarkt bereitgestellt werden. Q3: Wie viele Materialien können Sie anbieten?
A3:
Es gibt einige verschiedene Materialien von Steckern und Kabeln, wir verwenden normalerweise PVC/Nylon-Material zur Herstellung von Steckern, PVC/Gummi/Silikon-Material wurde in Kabeln verwendet. Natürlich können wir auch entsprechend Ihren Anforderungen das Material auswählen.
