Name: M25 Männlich-Weiblich-Panel-Anschlussverbindung Goldplattiert 3+9 Pin Wasserdichtes Anschlussverbindung
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Wasserdichter Stecker-Sockel

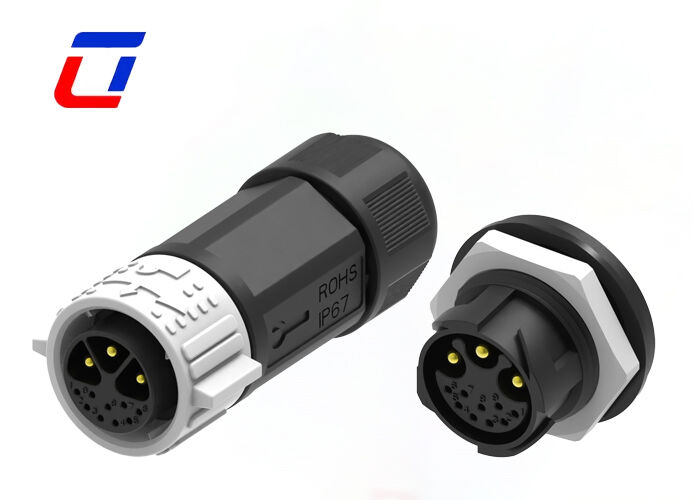

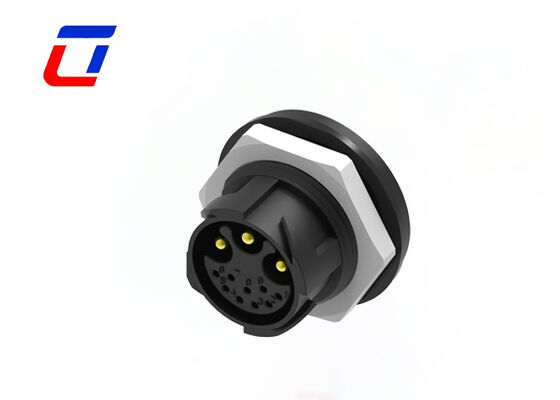

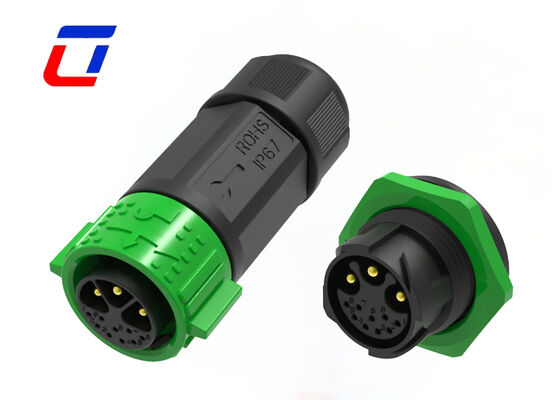

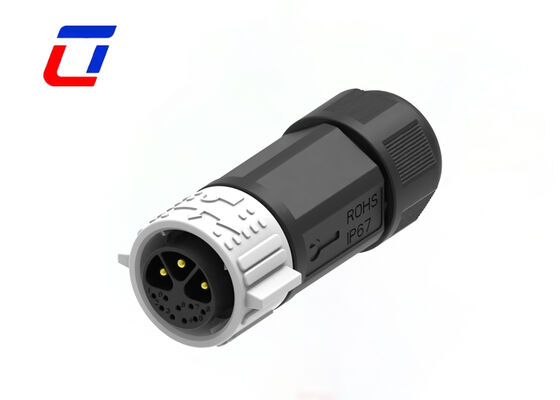

M25 Männlich-Weiblich-Panel-Anschlussverbindung Goldplattiert 3+9 Pin Wasserdichtes Anschlussverbindung

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+9 PIN	Wasserdichtigkeitsklasse:	IP67
Temperaturbereich:	-40℃~+105℃	Material:	Nylon
Verbindungsmodus:	Druckverschluss	Isoliermaterial:	PVC
Hervorheben:	M25 Wasserdichte Anschlüsse , mit einer Breite von mehr als 20 mm , male female waterproof plug socket

Multipin-Anschluss Typen von 3+9 Pin M25 Außenwasserdichtem Anschluss

Hauptmerkmale

Schnellentlastungssystem mit Schaltschloss
Multicore-Optionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin und 2+20Pin
Feldmontage-Version:optional sowohl von Draht zu Draht als auch von Draht zu Brett
Nennstrom 30A+5A bei langem Betrieb
Kabelmontage unterstützt, kundenspezifisch willkommen
OEM/ODM willkommen

Anwendungsbereiche

Kommunikationsanwendung
Maschinen zum Codieren von Erzeugnissen
Inventarproduktcodierung
Inkjet-Systeme
Sonnensystem
Industrie-Tintenstrahlgeräte
Elektrotechnische Geräte
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwermaschinen

Schnelle Details zu 6PinAnschlüsse Männlich weiblich

1Schlüsselspezifikationen

Kernfertigung: Das mit Gold beschichtete Endgerät verbessert die elektrische Leitfähigkeit und Antioxidationsleistung und verlängert die Lebensdauer des Produkts
Interface Details: M25-Dimension mit 3+9 Pin Multi-Pin-Konfiguration, ermöglicht männlich-weibliche Paarung und kompatibel mit Panel Mount-Anwendungen
Elektrische Leistung: 30A+5A Nennstrom, ideal geeignet für die Stromversorgung und Signalübertragung von Geräten mit mittlerer Leistung
Schutzleistung: Wasserdichte Konstruktion sorgt für einen zuverlässigen Betrieb in rauen Außenumgebungen und wirksam gegen Feuchtigkeit und Staub

2. Hauptvorteile der Produkte

Vorteile der mit Gold beschichteten Endgeräte: Minimaler Kontaktwiderstand sorgt für eine effiziente und stabile elektrische Übertragung mit hervorragender Antioxidations- und Korrosionsbeständigkeit
Einfache Installation und Anlegestelle: Unterstützt Panel Mount, mit männlich-weiblicher Paarungsstruktur für eine präzise Positionierung und mühelose Montage / Demontage
Integrierte Multi-Pin-Funktion: 3+9 Pin-unabhängige Schaltungen ermöglichen gleichzeitige Stromversorgung und Mehrkanalsignalübertragung, wodurch eine hohe funktionale Integration erreicht wird
Dauerhaftigkeit im Freien: Das versiegelte wasserdichte Design hält Regen, Feuchtigkeit und Staub effektiv stand und eignet sich somit für den langfristigen Dienst im Freien

3. Anwendungsszenarien

Weit verbreitet in Außenüberwachungsgeräten, Außenbeleuchtungssystemen und anderen Szenarien, bei denen eine wasserdichte Stromversorgung im Außenbereich erforderlich ist
geeignet für Produktionslinien der industriellen Automatisierung, Prüfgeräte im Freien und andere Geräte, die gleichzeitig Leistungs- und Mehrkanalsignale übertragen müssen
Anwendbar für verschiedene Anschlüsse an elektrische Außenanlagen mit mittlerer Leistung, die eine Plattenmontage und eine männliche Doppelung erfordern

4. Kundendienst

Bereitstellung von Anpassungsdiensten für M25 3+9 Pin Multi-Pin-Anschlüsse, die entsprechend den tatsächlichen Installationsdimensionen und Kabelspezifikationen (Durchmesser/Länge) angepasst werden können
Für die Anpassung müssen detaillierte Anwendungsszenarien und technische Parameter bereitgestellt werden, und ein professionelles Team wird eine exklusive Anpassungslösung für das Panel Mount bereitstellen

Merkmale des Warentyps
Anschlusssystem	Kabel an Bord
Versiegelbar	- Ja, das ist es.
Verbindungs- und Kontaktendungen auf	Draht und Kabel
Typ des Kreislaufanschlusses	Stecker, Behälter
Muster der Schale	Kunststoffschalen
Art der Ware	Verbindungsgerät
Konfigurationsmerkmale
Anzahl der Positionen	3 + 9
Anzahl der Signalpositionen	9
Kontakte vorinstalliert	- Ja, das ist es.
Elektrische Eigenschaften
Betriebsspannung	Maximal 600 V.
Betriebspannung (VDC)	Maximal 600 V.
Körpermerkmale
Muscheldrüsen	PA66
Typ des Isolationsmaterials für Kreislaufanschlüsse	Thermoplast mit geringer Brandgefahr
Hermetisch versiegelt	- Ja, das ist es.
Eintrittsstil	Seite
Art des Umweltschutzes	Elastomer versiegelt, hermetisch versiegelt
O-Ring-Material	Elastomer versiegelt, hermetisch versiegelt
Umweltschutz	- Ja, das ist es.
Kontaktmerkmale
Kontaktstrom (maximal) (A).	30A + 5A max.
Kontaktart des Kreislaufanschlusses	Steckdose
Mechanische Befestigung
Typ der Verbindungseinrichtung	Kabelmontage (frei hängend)
Typ der Paarungsrichtung	Schlüsselfest
Paarungshaltbarkeit	Mit
Abmessungen
Wirbegröße (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Nutzungsbedingungen
Betriebstemperaturbereich (°C)	-40 ~ 105 °C
IP-Wassersiegelung	IP67
IP-Staubdichtungsgrad	6
Industriestandards
UL-Flammbarkeitsbewertung	UL 94V-0

Produktionsdimension

Weitere technische Einzelheiten

Häufig gestellte Fragen

Q1: Wie viele Materialien können Sie liefern?

A1:Es gibt verschiedene Materialien von Steckverbinder und Kabel, wir verwenden normalerweise PVC/Nylon Material für Produktsteckverbinder, PVC/Kautschuk/Silicone Material wurde in Kabel verwendet.Natürlich können wir auch nach Ihren Anforderungen das Material wählen.

Q2: Was ist das?Was ist, wenn es Qualitätsprobleme mit den erhaltenen Waren gibt?

A2:Bitte stellen Sie innerhalb von 7 Tagen nach Erhalt Fotos/Videos der fehlerhaften Produkte zur Verfügung.oder teilweise Erstattung je nach Situation.

F3:Wie wählt man den passenden Stecker?

A3:Sie müssen Folgendes tun:
* Bestätigen Sie aktuelle Bewertung und Anzahl der Kontakte
* Bestätigen Sie, ob der Montage-Stil vorkabeln muss oder nicht.
* Bestätigen Sie Kabelmessung
* Bestätigen Sie die Kabellänge und das Material.
