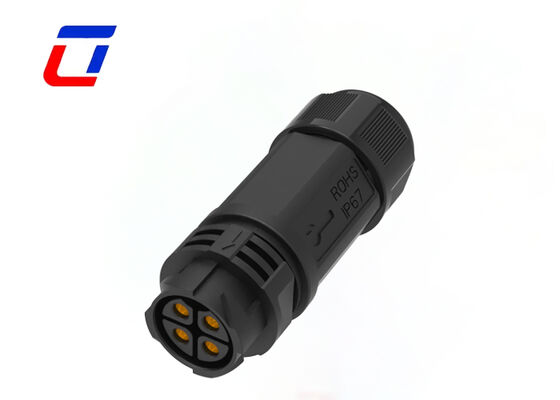

Name: PA66 M25 4-poliger Stecker (männlich) auf Buchse, 500V Push-Lock-Stromanschluss
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Wasserdichtes Kreislaufanschluss

PA66 M25 4-poliger Stecker (männlich) auf Buchse, 500V Push-Lock-Stromanschluss

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Hochwertiger Exportkarton
Lieferzeit:	3 bis 6 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	4Pin	Aktuell:	50A
Nennspannung:	500V	Material:	Nylon
Schutzstufe:	IP67	Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	PA66 M25 wasserdichter Stromanschluss , 4-poliger Push-Lock-Steckverbinder (Stecker auf Buchse) , 500V Rundsteckverbinder mit Push-Lock

Wasserdichte elektrische 500V M25 4-polige wasserdichte Push-Lock-Steckverbinder

Schnelle Details des IP67 wasserdichten Steckverbinders

1. M25-Standardspezifikation, Push-Lock-werkzeugfreies Design, doppelte Installations- und Wartungseffizienz

Durch die Verwendung einer Push-Lock-Struktur, die den M25-Installationsstandards entspricht, wird die traditionelle werkzeugabhängige Installationsmethode aufgehoben. Es werden keine Schraubenschlüssel oder andere Hilfswerkzeuge benötigt; es verriegelt und positioniert sich automatisch nach dem Einsetzen. Die Einzelsteckvorgangszeit beträgt ≤1 Sekunde, wodurch der Zeitaufwand für die Gerätebestückung und spätere Wartung erheblich reduziert wird. Ausgestattet mit einer verbesserten Anti-Lockerungs-Schnalle kann die Verbindungsstabilität in Hochfrequenz-Vibrationsumgebungen um 60 % verbessert werden, wodurch das Risiko einer versehentlichen Trennung durch Vibrationen grundlegend ausgeschlossen und der kontinuierliche und stabile Betrieb der Geräte gewährleistet wird.

2. 500V Hochspannungsbelastbarkeit, vollständiger Sicherheitsschutz, Erfüllung industrieller Standards

Die Nennbetriebsspannung beträgt bis zu 500V, speziell für mittel- und hochspannungs-elektrische Geräte konzipiert. Das Isoliergehäuse hat strenge Hochspannungs-Widerstandstests mit einer Durchschlagsspannung von ≥1500V bestanden, wodurch potenzielle Sicherheitsrisiken wie Stromlecks und Lichtbögen effektiv isoliert werden können, wodurch eine vollständige Sicherheitsbarriere für das Schaltungssystem der Geräte aufgebaut wird. Alle Sicherheitsindikatoren des Produkts entsprechen den industriellen elektrischen Sicherheitsvorschriften und können sicher in verschiedenen Verbindungsszenarien von mittel- und hochspannungs-elektrischen Geräten eingesetzt werden.

3. IP67 wasserdicht & staubdicht, Allwetter-Anpassungsfähigkeit an raue Umgebungen

Durch die innovative Verwendung einer integrierten Dichtungsstruktur aus doppelten Silikondichtungsringen und einer dichten M25-Spezifikationshülle wurde erfolgreich die Schutzart IP67 erreicht. Es kann den normalen Betriebszustand beibehalten, wenn es 30 Minuten lang in 1 m Wassertiefe eingetaucht wird, und gleichzeitig der Erosion durch Staub, Ölflecken und Feuchtigkeit effektiv widerstehen. Es ist leicht an raue Arbeitsbedingungen wie im Freien, feuchte und staubige Werkstätten anpassbar und realisiert einen stabilen Allwetterbetrieb.

4. 4-polige unabhängige Integration, gleichzeitige Strom- und Signalübertragung, Einsparung von Schnittstellenraum

Die 4 Pin-Kerne verwenden ein unabhängiges Layout-Design, das die gleichzeitige Übertragung von Strom und Signalen unterstützt. Es werden keine zusätzlichen speziellen Signalsteckverbinder benötigt, wodurch der Geräte-Schnittstellenraum erheblich eingespart wird. Dieses Design eignet sich besonders für moderne elektrische Geräte mit Miniaturisierungs- und Integrationstrends und trägt dazu bei, die Gesamtstruktur der Geräte zu rationalisieren und zu optimieren und gleichzeitig die funktionale Vielfalt zu gewährleisten.

Hauptmerkmal

Push-Lock-Schnellverschluss-System
Multicore-Optionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin und 2+20Pin verfügbar
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Hochstrom-Nennwert wasserdichter Steckverbinder, gute Wahl bis zu 50A für lange Arbeitszeiten
Kabelkonfektionierungsservice unterstützt, willkommen bei der Anpassung
OEM/ODM willkommen

Elektrische Parameter
Nummer der Pole	4-poliger wasserdichter Steckverbinder
Strombelastbarkeit	50A max
Spannungsfestigkeit	600VAC max
Durchschlagsspannung	2500VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min)
Formmaterial	PA66
Kontakt-/Klemmenmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Anwendungsbereiche

Kommunikationsanwendung
Produktcodiermaschinen
Bestandsproduktcodierung
Tintenstrahlsysteme
Solarsystem
industrielle Tintenstrahlanlagen
Stromversorgungsanlagen
Forensik- und Pathologiegeräte für Labore
Kommunikationsausrüstung
Schwere Maschinen

Betriebsparameter
Spannungsfestigkeit	600VAC max
Strombelastbarkeit	30A max
Min. Drahtgröße OD	6,5 mm ~ 10 mm
Max. Drahtgröße OD	10,5 mm ~ 18 mm
Max. Kabelquerschnitt	0,5 mm² ~ 6,0 mm²

Produktionsabmessung

Weitere technische Details

FAQ

Q1: Was ist die Nennspannung?

A1: Die Nennspannung, auch Betriebsspannung genannt, hängt hauptsächlich vom verwendeten Isolationsmaterial des Steckverbinders und dem Abstand zwischen den Kontakten ab. Einige der Komponenten oder Geräte können ihre Funktionen möglicherweise nicht erfüllen, wenn sie unter ihrer Nennspannung betrieben werden.

Q2:Welche Zahlungsmethoden akzeptieren Sie?

A2: Wir unterstützen gängige internationale Zahlungsmethoden: T/T (Telegrafische Überweisung), L/C (Akkreditiv), PayPal und West Union. Bei Großbestellungen ist 30 % Anzahlung + 70 % Restzahlung vor Versand unsere Standardbedingung.

Q3: Wie kann ich meine Sendung verfolgen?

A3: Sobald die Ware versandt wurde, senden wir Ihnen die Tracking-Nummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder sich für Updates an unser Team wenden.

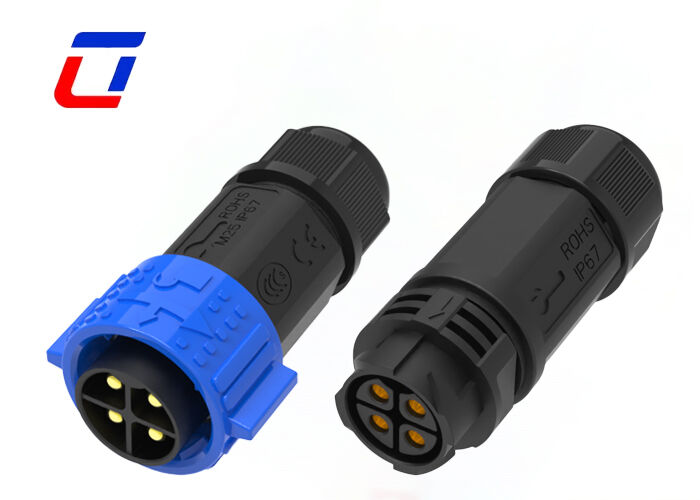

PA66 M25 4-poliger Stecker (männlich) auf Buchse, 500V Push-Lock-Stromanschluss 2
