M25 3+13 Pin IP67 Wasserdichter Steckverbinder Schnellverschluss Multi-Pin-Steckverbinder für Solar
3+13-polige Steckdose, wasserdichter M25-Daten- und Stromanschluss, IP67, Schnellverriegelung
Hauptmerkmale
- Push-Lock-Schnellverschlusssystem
- Multic-Core-Optionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin und 2+20Pin
- Version zur Feldmontage: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
- Stromstärke 20 A für Langzeitbetrieb
- Kabelkonfektionierungsservice unterstützt, willkommen bei Custom
- OEM/ODM willkommen
Produktspezifikationen
16-Pin 3+13 Split-Core-Design
Das 16-Pin-Split-Layout (3 Strom- + 13 Signal-Pins) eliminiert Querinterferenzen, unterstützt industrielle Stromversorgung und multipräzise Signalübertragung. M25-konforme kreisförmige Struktur mit Halterung für die Schalttafelmontage, präzise Stiftausrichtung für stabile Verbindungen.
Wasserdichte und langlebige kreisförmige Struktur
Hochwertige wasserdichte Dichtung mit speziellem Gummiring widersteht Regen, Sand, Öl und Feuchtigkeit. Das kreisförmige Design erleichtert die Installation des Panels, bietet eine hohe Schlag-/Torsionsfestigkeit, um Gerätevibrationen zu bewältigen und Verbindungsfehler zu reduzieren.
Bereit für die Schalttafelmontage zur einfachen Integration
Standardmäßige Befestigungsschnallen und Befestigungslöcher ermöglichen eine schnelle Panelintegration. Der enge, spaltfreie Sitz sorgt für Verbindungsstabilität und verbessert die Ästhetik der Ausrüstung.
Kundenspezifische ODM-Lösungen verfügbar
Unterstützt ODM-Anpassungen (Schnittstellensperren, Anschlussmaterialien, wasserdichte Upgrades, Gehäusefarben usw.). Alle kundenspezifischen Produkte erfüllen industrielle Qualitätsstandards, um den unterschiedlichen Branchenanforderungen gerecht zu werden.
Anwendungsbranchen
Kommunikationsanwendung, Produktkodierungsmaschinen, Inventarproduktkodierung, Tintenstrahlsysteme, Sonnensystem, industrielle Tintenstrahlausrüstung, Elektroenergieausrüstung, forensische und pathologische Laborausrüstung, Kommunikationsausrüstung, Schwermaschinen
Technische Spezifikationen
| Steckverbindersystem | Kabel-zu-Platine |
| Verschließbar | Ja |
| Stecker und Kontakt enden mit | Draht und Kabel |
| Rundsteckverbindertyp | Stecker, Steckdose |
| Shell-Typ | Kunststoffschale |
| Produkttyp | Anschlusssatz |
| Anzahl der Positionen | 3+13 |
| Anzahl der Signalpositionen | 13 |
| Kontakte vorinstalliert | Ja |
| Betriebsspannung (VAC) | 300V max. |
| Betriebsspannung (VDC) | 300V max. |
| Schalenmaterial | PA66 |
| Typ des Isolationsmaterials für Rundsteckverbinder | Thermoplast mit geringer Brandgefahr |
| Hermetisch versiegelt | Ja |
| Einstiegsstil | Seite |
| Umweltschutztyp | Elastomerversiegelt, hermetisch abgedichtet |
| O-Ring-Material | Elastomerversiegelt, hermetisch abgedichtet |
| Umweltschutz | Ja |
| Kontaktnennstrom (max.) (A) | 15A max. |
| Kontakttyp Rundsteckverbinder | Stiftsockel |
| Steckverbindermontagetyp | Kabelhalterung (freihängend) |
| Passender Ausrichtungstyp | Geschlüsselt |
| Paarungserhaltung | Mit |
| Drahtgröße (AWG) | 20AWG, 18AWG, 16AWG, 14AWG |
| Betriebstemperaturbereich (°C) | -40 ~105°C |
| IP-Wasserdichtigkeitsgrad | IP67 |
| IP-Staubschutzstufe | 6 |
| UL-Entflammbarkeitsklasse | UL 94V-0 |

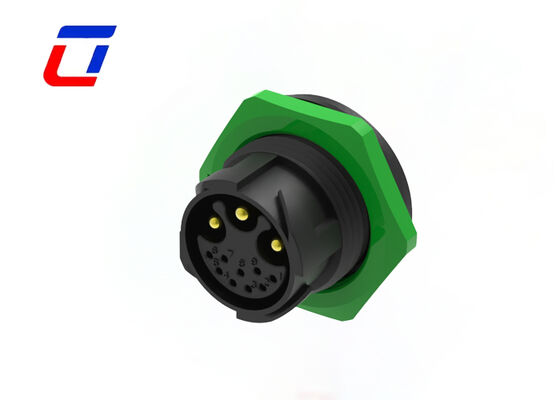

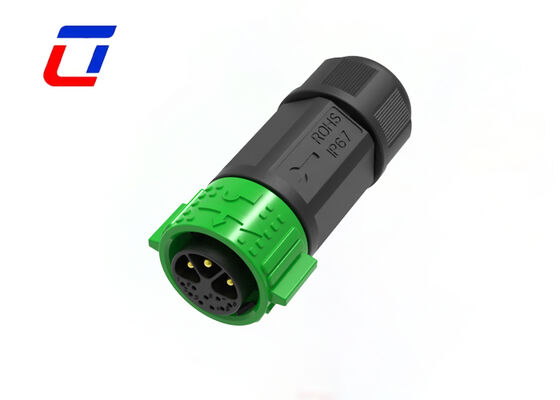

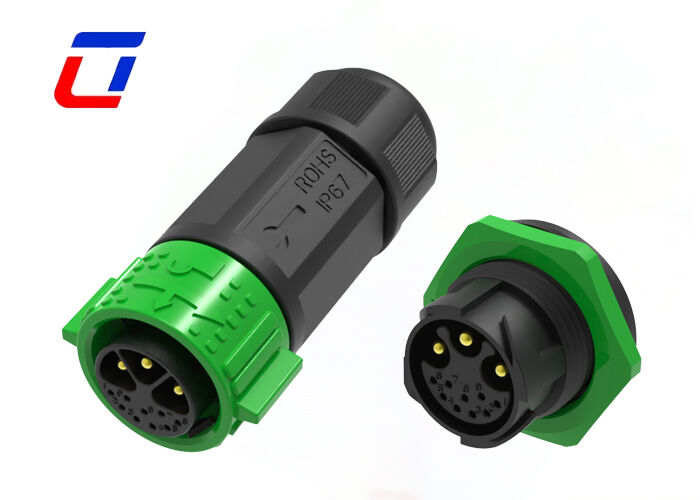

Produktbilder
Häufig gestellte Fragen
F1: Wie kann ich Muster erhalten?
A1: Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre genaue Adresse mitteilen, dann kann ich Ihnen sofort ein Muster zusenden.
F2: Wer ist für die Zollabfertigung verantwortlich? Stellen Sie die erforderlichen Unterlagen zur Verfügung?
A2: Wir stellen Ihnen vollständige Zollabfertigungsdokumente zur Verfügung (Handelsrechnung, Packliste, Frachtbrief, Zertifizierungsberichte). Zollabfertigungsgebühren und Zölle trägt der Käufer (EXW/FOB-Bedingungen). Bei Bedarf können wir Sie bei der Dokumentenerstellung unterstützen.
F3: Gibt es einen Rabatt für Großmengenbestellungen?
A3: Ja, wir bieten gestaffelte Rabatte für Großbestellungen an. Je mehr Sie bestellen, desto wettbewerbsfähiger ist der Preis. Bitte teilen Sie uns Ihre erwartete Menge für ein individuelles Angebot mit.
