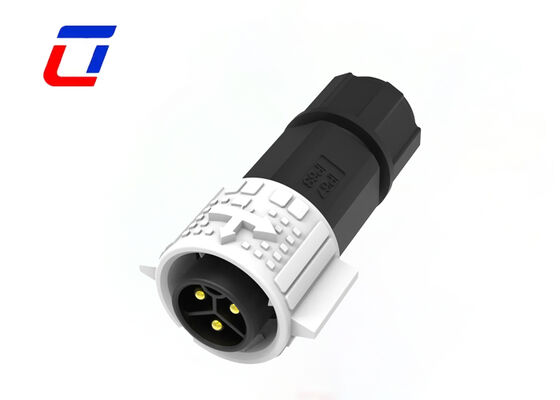

Name: 3 Pins Wasserdichte Schott elektrische Verbindung M19 Panel Mount Verbindung
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichter Stecker-Sockel

3 Pins Wasserdichte Schott elektrische Verbindung M19 Panel Mount Verbindung

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Aktuelle Bewertung:	20A	Material:	PA66 und Messing verzinnt
Farbe:	Weiß Blau Rot Schwarz Gelb	Nennspannung:	300V
Flammwidrigkeitsklasse:	UL94-V0	Typ:	Draht zu verschalen
Hervorheben:	3-Pin-Wasserdichte-Panel-Anschluss , M19 Wasserdichte Schott elektrische Verbindung , Wasserdichte Steckdose mit M19-Stecker

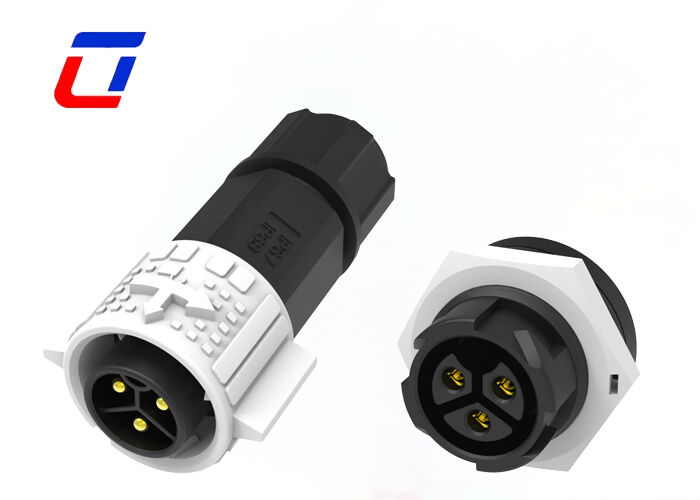

M19 3-poliger 300V wasserdichter Kabelsteckverbinder mit Schnellverschluss für Strom

Haupteigenschaften

Artikelbezeichnung: M19 Wasserdichter Kabelsteckverbinder
Spezifikationen: Gerader Stecker-Buchse-Anschluss, abgewinkelter Stecker-Buchse-Anschluss, frontmontierte Draht-zu-Platine, rückmontierte Draht-zu-Platine, integriertes Spritzgussverfahren
Kupplungsart: Selbstverriegelung
Pin-Anzahl:2-22 Pins
Stecker: Montage- und Spritzgusstyp verfügbar
Buchse: Frontmontage, Rückmontage, Leiterplattenmontage
Wasserdichtigkeit:IP67/ IP68
Steckertyp:Montage-Schraube；Montage-Schweißen；Spritzguss mit Kabel
Drahtstärke:1,0-6,0 mm² (18AWG-10AWG)
Verdrahtungsbereich montiert: 6,0 mm~16 mm；Formteil 6,0 mm~16,5 mm
Haltbarkeit:3000 Mal
Anwendbare Temperatur: -40℃~105℃

Kurzbeschreibung

Dieser kreisförmige wasserdichte Kabelsteckverbinder wurde exklusiv für raue Außenumgebungen entwickelt und soll eine stabile, sichere und zuverlässige 3-polige Stromübertragung durch präzises strukturelles Design und die Auswahl hochwertiger Materialien gewährleisten.

Mit einem Nennstrom von 20 A und einer M19-Standardschnittstelle passt er perfekt zu 3-poligen Stromversorgungssystemen und gewährleistet eine konstante Stromübertragung mit minimalem Leistungsverlust. Er erfüllt hohe wasserdichte Standards und widersteht Regen, Spritzwasser, Feuchtigkeit, Staub, Öl und Korrosion. Selbst im Freien, auf Baustellen, in Bergwerken, an Docks und in anderen komplexen Umgebungen behält er die Dichtheit und Sicherheit der Verbindung bei und eliminiert Kurzschlüsse, Stromlecks und andere umweltbedingte Gefahren.

Konstruiert mit einem hochfesten technischen Kunststoffgehäuse und hochwertigen leitfähigen Klemmen, bietet das Gehäuse eine ausgezeichnete Schlagfestigkeit, Alterungsbeständigkeit und breite Temperaturanpassungsfähigkeit (-40℃ bis 105℃) und vermeidet Verformungen oder Risse nach längerem Gebrauch. Die hochleitfähigen Kupferklemmen werden speziell beschichtet, um den Kontaktwiderstand zu verringern, die Leitfähigkeit und Oxidationsbeständigkeit zu erhöhen und die Produktlebensdauer zu verlängern.

Elektrische Parameter
Anzahl der Pole	3 Pins
Nennstrom	20A max.
Nennspannung	300VAC max
Durchschlagsfestigkeit	1500VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min) bei gestecktem Zustand
Formmaterial	PA66
Kontakt-/Klemmenmaterial	Messing, vergoldet
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	600VAC max
Nennstrom	15A max
Min. Drahtgröße OD	3,0 mm ~ 6,0 mm
Max. Drahtgröße OD	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Designskizze

FAQ

1. F: Welche Versandmethoden bieten Sie an? Wie lange ist die Lieferzeit?

A:Wir bieten mehrere Versandoptionen: 1) Kurier (DHL/UPS/FedEx): 3-7 Werktage für kleine Pakete; 2) Luftfracht: 7-15 Werktage; 3) Seefracht: 20-45 Werktage. Die Lieferzeit variiert je nach Zielort und Versandart.

2. Sind Ihre Produkte zertifiziert? Welche Zertifizierungen haben Sie?

A: Alle unsere Produkte sind nach RoHS, CE und anderen internationalen Standards zertifiziert. Spezifische Zertifizierungen (z. B. FCC, UL) können auf Anfrage basierend auf Ihrem Zielmarkt bereitgestellt werden.

3. F: Kann ich ein individuelles Etikett haben?

A: Ja, natürlich, Sie können Ihr eigenes privates Etikett und Ihre eigene Verpackung erstellen. Wenn Sie die Verpackung entwerfen müssen, haben wir auch einen professionellen Designer, der Ihnen zur Seite steht.

Größe und Tag:

Ansprechpartner: Miss. Gina

Telefon: +86 075523019434
