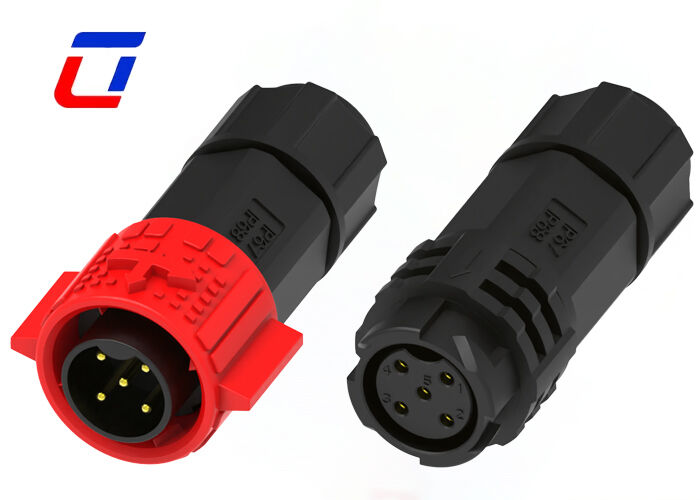

Name: 20A M19 5-poliger wasserdichter elektrischer Steckverbinder, Schnellverschluss-Rundsteckverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Verhandlungsfähig USD
Availability: InStock

Startseite Produkte Wasserdichtes Energie-Verbindungsstück

20A M19 5-poliger wasserdichter elektrischer Steckverbinder, Schnellverschluss-Rundsteckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Nennspannung:	300V	STIFT:	5Pin
Flammwidrigkeitsklasse:	UL94-V0	Betriebstemperatur:	-40℃~+105℃
Material:	Nylon	Schutzstufe:	IP67
Hervorheben:	20A wasserdichte elektrische Verbindung , M19 Schnellverschluss-Steckverbinder , 5-poliger Rundsteckverbinder für Strom

20A M19 5-poliger wasserdichter elektrischer Steckverbinder Schnellverriegelungs-Rundsteckverbinder

Produktübersicht

5-poliger M19 PA66 300V Rundsteckverbinder, Stecker zu Buchse, wasserdicht

Hauptmerkmale

Schnellverschlusssystem mit Druckverriegelung
Mehrkernoptionen: 2-polig, 3-polig, 4-polig, 5-polig für Stromversorgung
3+2-polig, 3+3-polig, 3+4-polig, 3+5-polig, 3+9-polig und 2+20-polig für kombinierte Strom- und Signalübertragung
6-polig, 7-polig, 8-polig, 9-polig, 10-polig, 11-polig, 12-polig, 14-polig, 16-polig und 18-polig für Signale verfügbar
Feldmontageversion: Optionen für Draht-zu-Draht und Draht-zu-Platine
Nennstrom 20A für Langzeitbetrieb
Kabelkonfektionierungsservice wird unterstützt, kundenspezifische Anfertigungen sind willkommen
OEM/ODM willkommen

Technische Beschreibung

Dieser M19 5-polige Rundsteckverbinder aus hochfestem PA66-Material unterstützt eine Hochspannungsübertragung von 300V. Die Stecker-Buchsen-Verbindung mit ihrer zuverlässigen wasserdichten Leistung macht ihn zur ersten Wahl für Stromversorgungsanforderungen in verschiedenen Szenarien.

Die PA66-Schale ist hochgradig witterungs- und alterungsbeständig, und das reibungslose Einstecken zwischen Stecker und Buchse gewährleistet sowohl Sicherheit als auch Praktikabilität. Kupferstifte mit ausgezeichneter Leitfähigkeit reduzieren Übertragungsverluste erheblich, und die Nennspannung von 300V macht ihn mit verschiedenen Arten von Hochspannungsgeräten kompatibel.

Mit der Schutzart IP67 wasserdicht und staubdicht ist er unempfindlich gegen Regen und Staub. Das PA66-Gehäuse widersteht hohen Temperaturen und Korrosion und bietet zusammen mit seinen verbesserten Isolationseigenschaften doppelten Schutz gegen Hochspannungsrisiken.

Das Stecker-Buchsen-Konstruktionsdesign verfügt über eine narrensichere Ausrichtung, um falsches Einstecken zu verhindern. Das PA66-Gehäuse kann bei Temperaturen von -40°C bis 105°C stabil arbeiten und ist somit für raue Betriebsumgebungen geeignet. Der Endteil ist mit Kabeln von 0,5-2,5 mm² kompatibel, und die integrierten Dichtungs- und Verriegelungsfunktionen verbessern die Zuverlässigkeit der Verbindung.

Elektrische Spezifikationen

Parameter	Wert
Anzahl der Pole	5-polig
Nennstrom	Max. 20A
Nennspannung	Max. 300VAC
Prüfspannung	1000VAC @ 60 s.

Technische Parameter

Parameter	Wert
Kontaktwiderstand	Max. 10 mΩ
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
Schutzart	IP67 (1m / 30min) im gesteckten Zustand
Formenmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Parameter	Wert
Nennspannung	Max. 600VAC
Nennstrom	Max. 15A
Min. Kabel-Außendurchmesser	3,0 mm ~ 6,0 mm
Max. Kabel-Außendurchmesser	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Anwendungsbereiche

Wachstumsleuchten
Kommunikationsanwendungen
Produktcodiergeräte
Inventurproduktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlgeräte
Elektroenergieanlagen
Laborgeräte für Forensik und Pathologie
Kommunikationsgeräte
Schwerlastmaschinen

Produktdesign

Häufig gestellte Fragen

Akzeptieren Sie andere Währungen als USD?

Unsere Standardwährung ist USD, aber wir können auch EUR, GBP oder andere Hauptwährungen akzeptieren. Bitte bestätigen Sie den Wechselkurs mit unserem Verkaufsteam bei der Bestellung.

Sind Ihre Produkte zertifiziert? Welche Zertifizierungen haben Sie?

Alle unsere Produkte sind nach RoHS, CE und anderen internationalen Standards zertifiziert. Spezifische Zertifizierungen (z. B. FCC, UL) können auf Anfrage basierend auf Ihrem Zielmarkt bereitgestellt werden.

Wie kann ich Muster erhalten?

Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre detaillierte Adresse mitteilen, dann kann ich Ihnen sofort ein Muster zusenden.

Was ist die Nennspannung?

Nennspannung, auch als Betriebsspannung bekannt, die hauptsächlich vom verwendeten Isolationsmaterial des Steckverbinders und dem Abstand zwischen den Kontakten abhängt. Einige Komponenten oder Geräte können unterhalb ihrer Nennspannung ihre Funktionen möglicherweise nicht vollständig erfüllen.
