Startseite Produkte Wasserdichtes Energie-Verbindungsstück

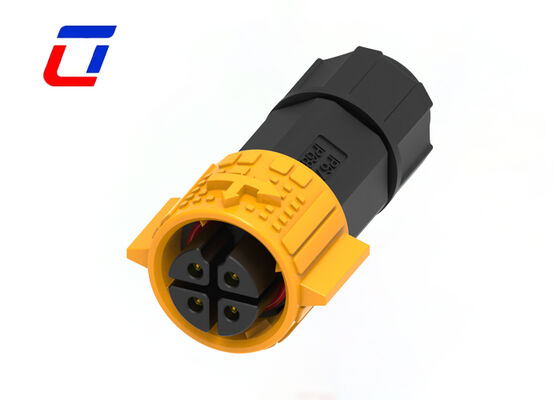

M19 Hochstromkabel an Bord Anschluss 300V männlich weiblich Anschluss 4 Stift

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Aktuelle Bewertung:	15A	Nennspannung:	300V
Steckertyp:	Schnellverbinder	Material:	Nylon
Farbe:	Rot Blau Weiß Schwarz Gelb	Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	Wasserdichtes Netzteil M19 4 Pins , Hochstrom-Anschluss an die Platine , 300-V-Stecker-Buchse

M19 Hochstromkabel zum Anschluss 300 V Männlich weiblich Anschluss 4 Stift

IP67 wasserdicht M19 4 Pins Männlich-Frauen-Außenanschluss

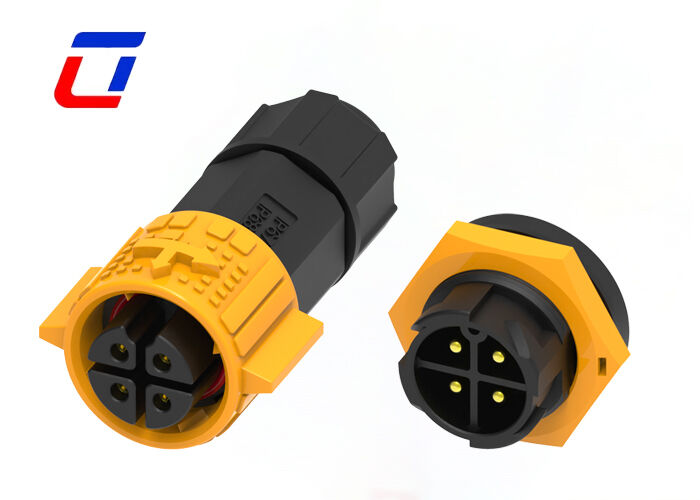

Der männliche und weibliche 4Pin Wire-to-Board (WTB) -Anschluss der M19-Serie ist für Hochstromübertragungsanwendungen ausgelegt und verfügt über eine Leistungsbewertung von 15A und eine Spannungsbewertung von 300V.Die robuste Konstruktion und die stabile elektrische Leistung machen sie zu einer idealen Lösung für industrielle AnschlüsseDas männlich-weibliche Paarungsdesign sorgt für zuverlässige Verbindungen zwischen Leitungen und Leiterplatten.während die 4-Pin-Konfiguration die Anforderungen an die Signal- und Leistungsübertragung für Mittel- bis Hochleistungsgeräte erfüllt.

Dieser Anschluss ist mit glasfaserverstärktem Nylongehäuse ausgelegt, das den Flammschutznormen UL94 V0 entspricht.und IsolierungseigenschaftDie hochleitfähigen Messingkontakte mit vergoldeter Plattierung weisen einen Kontaktwiderstand von weniger als 10 mΩ auf.mit einer Isolationsfestigkeit von mehr als 500 mΩ, und eine Spannung von bis zu 1000 V aushalten, wodurch ein Minimum an Verlusten und Wärmeerzeugung bei Hochstromübertragung gewährleistet wird.

Der Steckverbinder verfügt über optionale Selbstverriegelungsmechanismen oder Plastik-Gitterbefestigungsmechanismen, die auch in industriellen Vibrationsumgebungen eine sichere Verbindung gewährleisten.Entsprechend den Umweltnormen RoHS und zertifiziert durch CE und UL, findet es Anwendungen in Industrieautomationsgeräten, Leistungsmodulen, LED-Displays, Medizinprodukten und neuen Energiesystemen.

Hauptmerkmale

Schnellentlastungssystem mit Schaltschloss
Mehrfach-Pin-Konfigurationen: 2Pin, 3Pin, 4Pin, 5Pin für die Energieversorgung
Kombinierte Leistungs- und Signaloptionen: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin
Nur Signaloptionen: 6 bis 18 Pins verfügbar
Feldmontageversionen für Anwendungen von Draht zu Draht und Draht zu Brett
15A-Nennstrom für den Dauerbetrieb
Verfügbare Kabelmontageleistungen
OEM/ODM-Anpassungen sind willkommen

Elektrische Parameter

Zahl der Polen	4Pin
Aktuelles Rating	Maximal 15A.
Nennspannung	300VAC max.
Haltbarkeitsspannung	1000VAC @ 60 s.

Technische Parameter

Kontaktwiderstand	10 mΩ max.
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40 °C ~ +105 °C
IP-Klasse	IP67 (1m / 30min), wenn gekoppelt
Schimmelstoff	PA66
Kontaktmaterial/Endmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Nennspannung	600VAC max.
Aktuelles Rating	15A max.
Min. Drahtgröße OD	3.0mm ~ 6.0mm
Maximale Drahtgröße	8.0mm ~ 10.0mm
Maximale Querschnittsfläche des Kabels	0.5 mm2 ~ 2,5 mm2

Anwendungsbereiche

Wachstumslampen
Kommunikationsgeräte
Maschinen zum Codieren von Produkten
Inventarproduktsysteme
Inkjet-Systeme
Solarsysteme
Industrielle Tintenstrahlgeräte
Elektroausrüstung
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwere Maschinen

Produktentwurf

Häufig gestellte Fragen

Sind Sie eine Fabrik oder Handelsgesellschaft?

Wir sind eine Fabrik in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China.

Was ist die Nennspannung?

Die Nennspannung, auch als Betriebsspannung bezeichnet, hängt in erster Linie vom Isolationsmaterial des Steckers und dem Kontaktabstand ab.

Wie kann ich Proben bekommen?

Wir stellen Ihnen gerne Proben zur Verfügung, wobei die Frachtkosten vom Kunden getragen werden.

Kann ich eine benutzerdefinierte Beschriftung haben?

Ja, wir unterstützen private Etikettierung und kundenspezifische Verpackungen.
