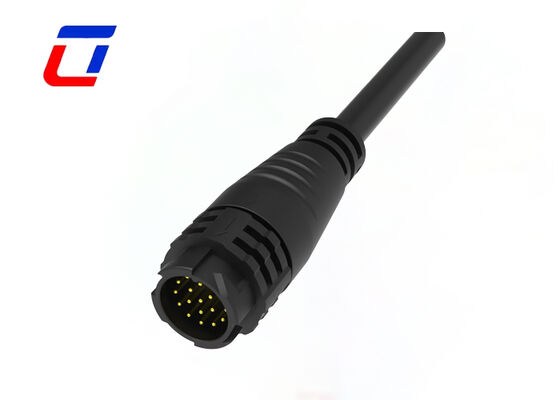

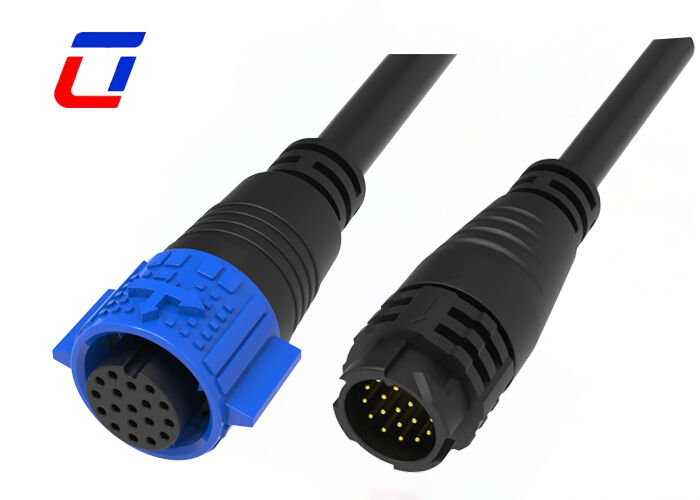

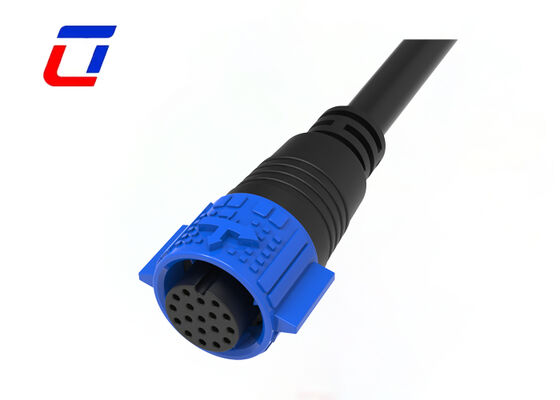

M19 Wasserdichte Drahtverbinder 18-poliger Push-Lock-Steckverbinder IP67 Signalübertragung
Produktübersicht
18-polige M19 Draht-zu-Draht-Outdoor-Schnellverschluss-Steckverbinder, konfiguriert mit einem 18-poligen Präzisionslayout mit voller Pinbelegung, das die Anforderungen der gleichzeitigen Mehrkanal-Signalübertragung in Outdoor-Szenarien perfekt erfüllt.
Kernspezifikationen & Kompatibilität
Verwendet eine M19-Standard-Rundschnittstelle mit kompletten Stecker- und Buchsenteilen, wodurch präzises Einsetzen, fester Sitz und ausgewogene Impedanzübertragung erreicht werden. Kompatibel mit verschiedenen Outdoor-Drahtspezifikationen für schnelles und stabiles Andocken mit erhöhter Installationseffizienz.
Wasserdichter Schutz für den Außenbereich
Erfüllt die IP67-Hochwasserschutz- und Staubschutzstandards mit vollständig geschlossener Dichtungsstruktur und speziellem wasserdichtem Gummiring. Widersteht rauen Außenumgebungen wie Regen, starkem Waschen, Tau-Kondensation und Sandstaubeintrag und gewährleistet einen stabilen Betrieb bei jedem Wetter.
Push-Typ-Verriegelung, sichere Verbindung
Verfügt über einen Kern-Push-Lock-Mechanismus, der nach dem Einsetzen mit einem sanften Druck verriegelt und eine feste Verbindung ohne Lösen aufrechterhält. Widersteht äußeren Störungen wie Wind, Gerätevibrationen und versehentlichem Ziehen. Einfache Entriegelung für einfaches Trennen.
Witterungsbeständige Konstruktion
Gehäuse aus witterungsbeständigem, verstärktem Kunststoff mit ausgezeichneter UV-Beständigkeit, hält Temperaturen von -40 °C bis 105 °C stand und weist Anti-Aging- und Anti-Korrosions-Eigenschaften auf. Pins verwenden hochreine Kupferkern-Verzinnungstechnologie für überlegene Leitfähigkeit, Oxidationsbeständigkeit und Verschleißfestigkeit.
Sicherheits- und praktische Funktionen
Entspricht den elektrischen Sicherheitsbestimmungen für den Außenbereich mit hervorragender Isolationsleistung. Anti-Fehlsteck-Design für Stecker und Buchse verhindert Schäden durch falsches Einsetzen. Kompakte, leichte Struktur erleichtert die Installation in engen Außenbereichen und unterstützt verschiedene Montagemethoden.
Hauptmerkmale
- Push-Lock-Schnellverschluss-System
- Mehrkern-Optionen: 2-polig, 3-polig, 4-polig, 5-polig für Strom
- 3+2-polig, 3+3-polig, 3+4-polig, 3+5-polig, 3+9-polig und 2+20-polig für kombinierte Stromsignale
- 6-polig, 7-polig, 8-polig, 9-polig, 10-polig, 11-polig, 12-polig, 14-polig, 16-polig und 18-polig für Signale verfügbar
- Feldmontage-Version: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
- Nennstrom 5A für lange Arbeitszeiten
- Kabelkonfektionierungsservice unterstützt, willkommen bei der Anpassung
- OEM/ODM willkommen
Anwendungsbereiche
- Wachstumslichter
- Kommunikationsanwendungen
- Produktcodiermaschinen
- Bestandsproduktcodierung
- Tintenstrahlsysteme
- Solarsystem
- Industrielle Tintenstrahlanlagen
- Elektrische Energieanlagen
- Forensische und pathologische Laborausrüstung
- Kommunikationsausrüstung
- Schwere Maschinen
Elektrische Parameter
| Polzahl |
18-polig |
| Nennstrom |
5A max. |
| Nennspannung |
300VAC max |
| Durchschlagsspannung |
1500VAC @ 60 s. |
Technische Parameter
| Kontaktwiderstand |
10 mΩ max |
| Isolationswiderstand |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40 °C ~ +105 °C |
| IP-Klasse |
IP67 (1m / 30min) bei gestecktem Zustand |
| Formmaterial |
PA66 |
| Kontakt-/Anschlussmaterial |
Messing, vergoldet |
| Dichtungsmaterial |
Silikon |
Betriebsparameter
| Nennspannung |
300VAC max |
| Nennstrom |
5A max |
| Min. Drahtgröße OD |
3,0 mm ~ 6,0 mm |
| Max. Drahtgröße OD |
8,0 mm ~ 10,0 mm |
| Max. Kabelquerschnitt |
0,5 mm² ~ 2,5 mm² |
Designskizze
Häufig gestellte Fragen
F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik. Das Hotel liegt im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China
F: Kann ich nach Erhalt der Ware bezahlen?
A: Für die erstmalige Zusammenarbeit ist eine Vorauszahlung erforderlich, um einen reibungslosen Produktionsablauf zu gewährleisten. Für langfristige, vertrauenswürdige Kunden können flexible Zahlungsbedingungen nach mehreren erfolgreichen Bestellungen besprochen werden.
F: Was ist die Nennspannung?
A: Die Nennspannung, auch Betriebsspannung genannt, hängt hauptsächlich vom verwendeten Isolationsmaterial des Steckers und dem Abstand zwischen der Größe des Kontakts ab. Einige Komponenten oder Geräte funktionieren möglicherweise nicht vollständig, wenn sie unterhalb der Nennspannung betrieben werden.
