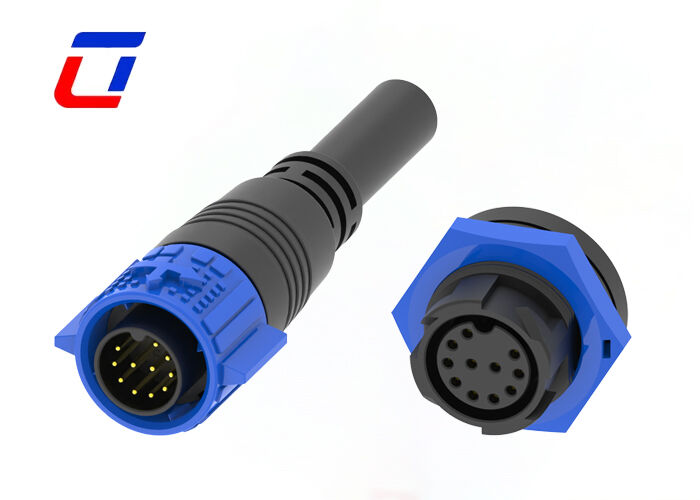

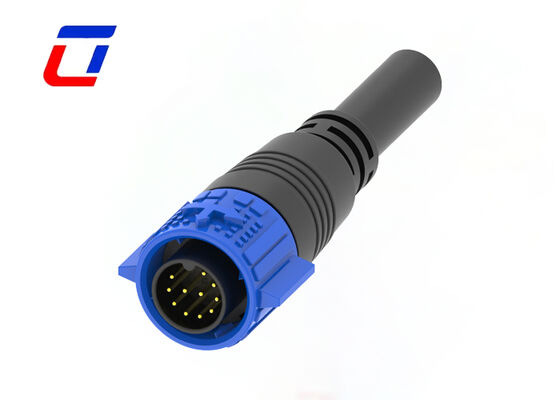

M19 11-polige wasserdichte 300-Volt-Kabelanschlüsse
Professionelle Kabelverbinder für Landschaftsbeleuchtung
Hauptmerkmale
- Push-Lock-Schnellverschlusssystem für einfache Installation
- Mehrere Pin-Konfigurationen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
- Kombinierte Strom- und Signaloptionen: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
- Signalkonfigurationen: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin
- Feldmontageversionen: Kabel-zu-Kabel- und Kabel-zu-Platine-Optionen
- 5A Nennstrom für Dauerbetrieb
- Kabelkonfektionierungsservice und kundenspezifische Lösungen verfügbar
- OEM/ODM-Dienste willkommen
Kernspezifikationen und Kompatibilität
Mit einem 11-poligen Präzisionslayout, das speziell für Landschaftsbeleuchtungsgeräte entwickelt wurde, gewährleisten diese Steckverbinder eine stabile Übertragung von Lichtsteuersignalen und eine ausgewogene Stromversorgung. Die M19-Standard-Rundschnittstelle entspricht genau den Kabelspezifikationen für Landschaftsbeleuchtung, mit präziser Steckausrichtung und hoher Kompatibilität für schnelles Andocken von Kabeln und Beleuchtungsgeräten.
Hochwertiger wasserdichter Schutz
Diese Steckverbinder sind gemäß Schutzart IP67 wasserdicht und staubdicht und verfügen über eine vollständig geschlossene Dichtungsstruktur mit wasserdichtem Gummiringdesign. Sie widerstehen Regen im Freien, Kondensation und Bodenfeuchtigkeitserosion wirksam und arbeiten zuverlässig in langfristigen Außen- oder feuchten Umgebungen, während das Risiko von Kurzschlüssen und Stromlecks beseitigt wird.
Schnellverschluss und benutzerfreundliches Design
Ausgestattet mit einer selbstsichernden Schnellverschlussstruktur für werkzeugloses Anschließen und Trennen, was die Installationseffizienz erheblich steigert und Wartung, Inspektion und Positionsanpassungen erleichtert. Sobald sie angeschlossen sind, verriegeln sie fest, um äußeren Einflüssen standzuhalten und ein versehentliches Lösen zu verhindern.
Langlebiges Material und Verarbeitung
Gehäuse aus wetterbeständigem technischem Kunststoff PA66 mit hervorragender UV-Beständigkeit, hoher und niedriger Temperaturtoleranz (-40℃ bis +105℃) und Alterungsschutz. Die Stifte verfügen über eine verzinnte Antioxidationstechnologie mit geringem Kontaktwiderstand und stabiler elektrischer Leitfähigkeit für eine längere Lebensdauer in Landschaftsbeleuchtungssystemen.
| Elektrische Parameter |
| Anzahl der Pole |
11Pin |
| Aktuelle Bewertung |
5A max |
| Nennspannung |
300VAC max |
| Haltbarkeitsspannung |
1500 VAC bei 60 s |
| Technische Parameter |
| Kontaktwiderstand |
10 mΩ max |
| Isolationsstruktur |
500 MΩ bei 500 VDC |
| Betriebstemperatur |
-40°C bis +105°C |
| IP-Klasse |
IP67 (1 m / 30 Min.) im gesteckten Zustand |
| Formmaterial |
PA66 |
| Kontakt-/Anschlussmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
| Betriebsparameter |
| Nennspannung |
300VAC max |
| Aktuelle Bewertung |
5A max |
| Min. Drahtgröße Außendurchmesser |
3,0 mm - 6,0 mm |
| Max. Drahtgröße Außendurchmesser |
8,0 mm - 10,0 mm |
| Maximaler Kabelquerschnittsbereich |
0,5 mm² - 2,5 mm² |
Anwendungsbranchen
- Wachstumslichter
- Kommunikationsausrüstung
- Produktcodierungsmaschinen
- Systeme zur Inventarisierung von Produkten
- Tintenstrahlsysteme
- Sonnensysteme
- Industrielle Inkjet-Ausrüstung
- Elektrische Energieausrüstung
- Forensische und pathologische Laborgeräte
- Kommunikationsausrüstung
- Schwere Maschinen
Produktdesign und Spezifikationen
Häufig gestellte Fragen
F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China.
F: Wie kaufe ich Ihre Produkte?
A: Sie müssen die folgenden Spezifikationen angeben:
• Aktuelle Bewertung und Anzahl der Kontakte
• Montagestil
• Kabeldrahtstärke
• Kabellänge und Material
F: Wie kann ich Muster erhalten?
A: Gerne stellen wir Ihnen Muster zur Verfügung. Die Frachtkosten sind vom Kunden zu tragen. Bitte geben Sie Ihre Kurierkontonummer und Ihre detaillierte Adresse an. Wir versenden die Muster umgehend.
