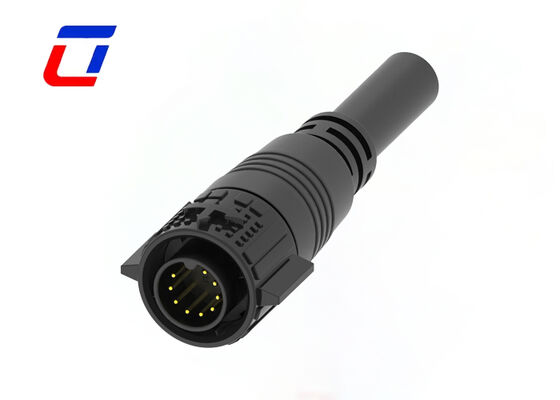

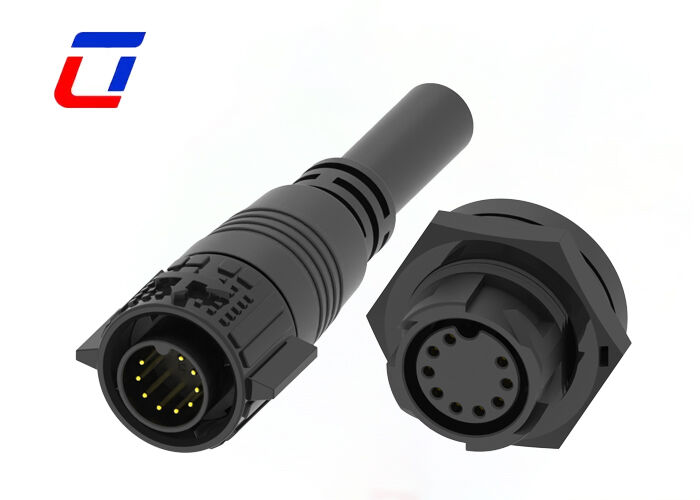

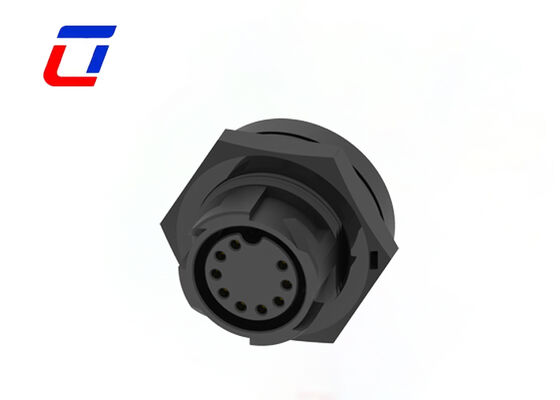

M19 9-poliger Kabelstecker – industrieller wasserdichter Luftfahrt-Stecker
9-poliger Datenstecker M19 IP67 wasserdichter Stecker
Hauptmerkmale
- Push-Lock-Schnellverschlusssystem für einfaches Anschließen
- Multicore-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Power-Anwendungen
- Kombinierte Optionen für Stromsignale: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin
- Signaloptionen: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin
- Feldmontageversion mit Kabel-zu-Kabel- und Kabel-zu-Platine-Optionen
- 5A Nennstrom für Dauerbetrieb
- Unterstützter Kabelkonfektionierungsservice mit kundenspezifischen Optionen verfügbar
- OEM/ODM-Dienste willkommen
Anwendungsbranchen
- Wachstumslichter
- Kommunikationsausrüstung
- Produktcodierungsmaschinen
- Systeme zur Inventarisierung von Produkten
- Tintenstrahlsysteme
- Sonnensysteme
- Industrielle Inkjet-Ausrüstung
- Elektrische Energieausrüstung
- Forensische und pathologische Laborgeräte
- Schwere Maschinen
Produktübersicht
Der 9-polige M19-Kabelstecker ist eine High-End-Signalübertragungslösung, die speziell für industrielle Umgebungen entwickelt wurde. Dieser Steckverbinder wurde für eine stabile Leistung unter rauen Bedingungen entwickelt und dient als Kernkomponente für die Industrieautomation und elektronische Geräte für den Außenbereich. Gebaut nach den M19-Standard-Rundschnittstellenspezifikationen mit präzisem 9-Pin-Layout, gewährleistet es eine zuverlässige Signalübertragung und nahtloses Andocken an entsprechende Buchsen.
Der Steckverbinder verfügt über die Schutzart IP67 für Wasser- und Staubdichtigkeit und verfügt über eine vollständig geschlossene Dichtungsstruktur mit speziellen wasserdichten Gummiringen, um Regen, Staub, Feuchtigkeit und anderen Umwelteinflüssen standzuhalten. Der Push-Pull-Selbstverriegelungsmechanismus sorgt für sichere Verbindungen auch bei Vibrationen und Stößen und ermöglicht gleichzeitig eine werkzeuglose Installation und Wartung.
Das Gehäuse besteht aus wetterbeständigem, verstärktem technischem Kunststoff PA66 und bietet hervorragende UV-Beständigkeit, Anti-Aging-Eigenschaften und Korrosionsbeständigkeit. Der Steckverbinder behält seine strukturelle Stabilität über einen weiten Temperaturbereich von -40℃ bis +105℃ bei. Vergoldete Messingstifte sorgen für einen niedrigen Kontaktwiderstand (<10 mΩ), eine stabile Leitfähigkeit und eine außergewöhnliche Oxidations- und Verschleißfestigkeit über mehr als 500 Steckzyklen.
Dieser Steckverbinder entspricht den RoHS-Umweltstandards und ist CE- und UL-zertifiziert. Er entspricht den internationalen industriellen Niederspannungssicherheitsspezifikationen. Zu den Anwendungen gehören industrielle Automatisierungssteuerungssysteme, SPS-Geräte, Außensensoren, Landschaftsbeleuchtung, Sicherheitsüberwachung und neue Energiegeräte.
Elektrische Parameter
| Anzahl der Pole |
9Pin |
| Aktuelle Bewertung |
5A max |
| Nennspannung |
60VAC max |
| Haltbarkeitsspannung |
500 VAC bei 60 s |
Technische Parameter
| Kontaktwiderstand |
10 mΩ max |
| Isolationsstruktur |
500 MΩ bei 500 VDC |
| Betriebstemperatur |
-40°C ~ +105°C |
| IP-Klasse |
IP67 (1 m / 30 Min.) im gesteckten Zustand |
| Formmaterial |
PA66 |
| Kontakt-/Anschlussmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
Betriebsparameter
| Nennspannung |
300VAC max |
| Aktuelle Bewertung |
5A max |
| Min. Drahtgröße Außendurchmesser |
3,0 mm ~ 6,0 mm |
| Max. Drahtgröße Außendurchmesser |
8,0 mm ~ 10,0 mm |
| Maximaler Kabelquerschnittsbereich |
0,5 mm² ~ 2,5 mm² |
Entwurfsskizze
Häufig gestellte Fragen
F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China.
F: Welche Zahlungsmethoden akzeptieren Sie?
A: Wir unterstützen gängige internationale Zahlungsmethoden, einschließlich T/T (Telegrafische Überweisung), L/C (Letter of Credit), PayPal und West Union. Bei Großaufträgen beträgt unsere Standardlaufzeit 30 % Anzahlung und 70 % Restzahlung vor dem Versand.
F: Wie kann ich Muster erhalten?
A: Gerne stellen wir Ihnen Muster zur Verfügung, wobei die Frachtkosten vom Kunden übernommen werden. Bitte geben Sie Ihre Kurierkontonummer und Ihre detaillierte Adresse für den sofortigen Probenversand an.
F: Wie viele Materialien können Sie bereitstellen?
A: Wir bieten verschiedene Materialien für Steckverbinder und Kabel an. Für Steckverbinder werden typischerweise PVC- oder Nylonmaterialien verwendet, während für Kabel PVC-, Gummi- oder Silikonmaterialien verwendet werden. Wir können auch Materialien entsprechend Ihren spezifischen Anforderungen beschaffen.
