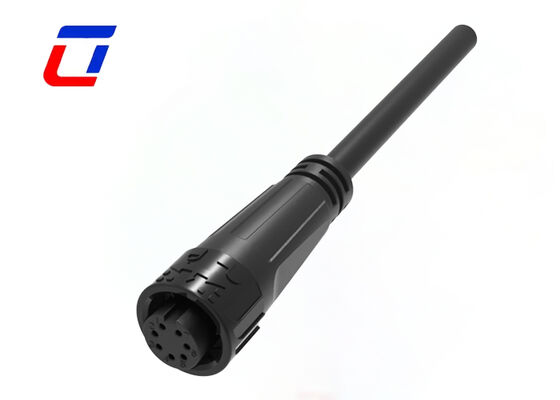

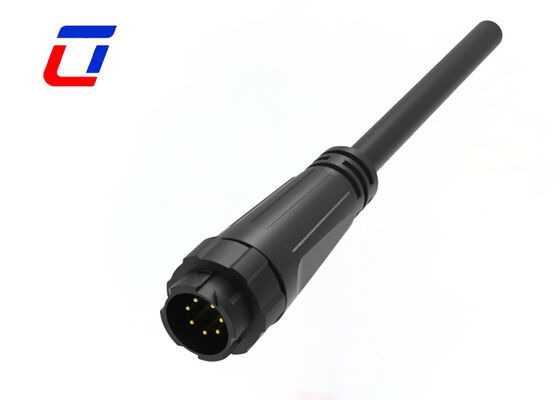

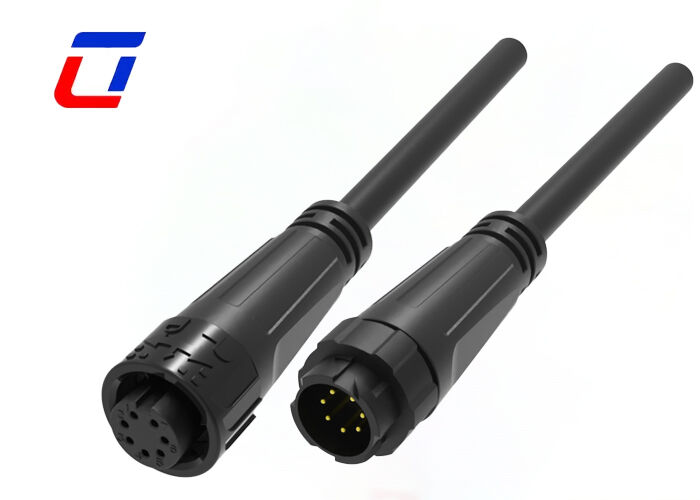

M16 7-Pin Wasserdichter Industrieller Daten-Druckverriegelungs-Drahtverbinder
Produktübersicht
M16 Stecker/Buchse 7-polige wasserdichte Automobilverbinder, entwickelt für die Übertragung von Niedrigstromsignalen mit zuverlässiger Leistung in anspruchsvollen Industrieumgebungen.
Hauptmerkmale
- Druckverriegelungs-Schnellverschlusssystem für einfache Installation
- Mehrkernoptionen: 2-polig, 3-polig, 4-polig, 5-polig, 7-polig, 8-polig, 2+4-polige Konfigurationen
- Vor-Ort-Montageversionen: Draht-zu-Draht und Draht-zu-Platine
- Kabelkonfektionierungsservice unterstützt mit kundenspezifischen Optionen verfügbar
- OEM/ODM-Dienstleistungen willkommen
Produktbeschreibung
Dieser M16-große 7-polige wasserdichte Verbinder wurde für verschiedene Datenübertragungsanwendungen entwickelt und besteht aus strapazierfähigem PA66-technischem Kunststoff. CE-zertifiziert mit 60V Niederspannungskompatibilität, dient er als zuverlässige Verbindungslösung für Niederspannungs-Datenkabel. Das präzise 7-polige Layout ermöglicht die unabhängige und synchrone Übertragung von Mehrkanal-Daten, während das Stecker/Buchse-Schnellsteckdesign eine effiziente Verkabelung und bequeme Wartung gewährleistet.
Mit ausgezeichneter wasserdichter Leistung und Entstörungsfähigkeiten behält dieser Verbinder eine stabile Datenübertragung in komplexen Umgebungen bei. Die 7-poligen Kontakte bestehen aus hochreinem Kupferlegierung mit vergoldeter Technologie und halten einen Kontaktwiderstand von ≤10mΩ aufrecht, um Übertragungsverluste zu minimieren und eine vollständige Signalintegrität für Sensordaten und Steuerbefehle zu gewährleisten.
Der Verbinder erfüllt die IP67-Standards für Wasserdichtigkeit und Staubdichtigkeit durch ein duales Schutzsystem, das professionelle Dichtungs-Gummiringe und Gewindesicherungsstrukturen kombiniert. Dies blockiert effektiv Regenwasser, feuchten Dampf und Umgebungsstaub, wodurch er für Außen- und Hochfeuchtigkeitsanwendungen geeignet ist. CE-zertifiziert mit einer Nennbetriebsspannung von 60V und einem Nennstrom von 5A bietet er starke Entstörungsfähigkeiten gegen elektromagnetische Störungen für eine zuverlässige Niederspannungs-Datenübertragung.
Elektrische Parameter
| Anzahl der Pole |
7Pin |
| Nennstrom |
5A max. |
| Nennspannung |
60VAC max |
| Prüfspannung |
500VAC @ 60 s. |
Anwendungsindustrien
- Wachstumslichter
- Kommunikationsausrüstung
- Produktcodiermaschinen
- Inventar-Produktcodiersysteme
- Tintenstrahlsysteme
- Solarsysteme
- Industrielle Tintenstrahlgeräte
- Elektroenergieausrüstung
- Labor-Forensik- und Pathologieausrüstung
- Kommunikationsausrüstung
- Schwerlastmaschinen
Technische Parameter
| Kontaktwiderstand |
10 mΩ max |
| Isolationswiderstand |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40°C ~ +105°C |
| IP-Klasse |
IP67 (1m / 30min) im gesteckten Zustand |
| Formenmaterial |
PA66 |
| Kontakt-/Anschlussmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
Betriebsparameter
| Nennspannung |
300VAC max |
| Nennstrom |
5A max |
| Min. Kabel-Außendurchmesser |
3,0 mm ~ 6,0 mm |
| Max. Kabel-Außendurchmesser |
8,0 mm ~ 10,0 mm |
| Max. Kabelquerschnittsfläche |
0,5 mm² ~ 2,5 mm² |
Konstruktionsspezifikationen
