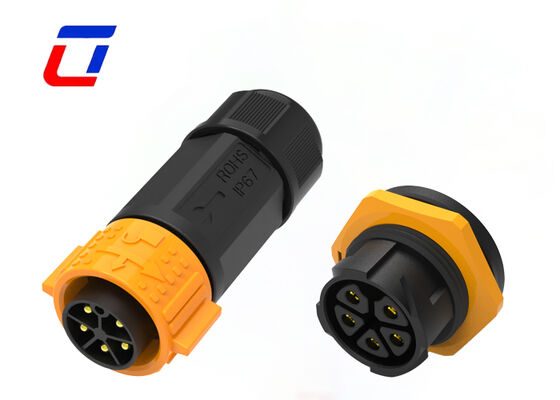

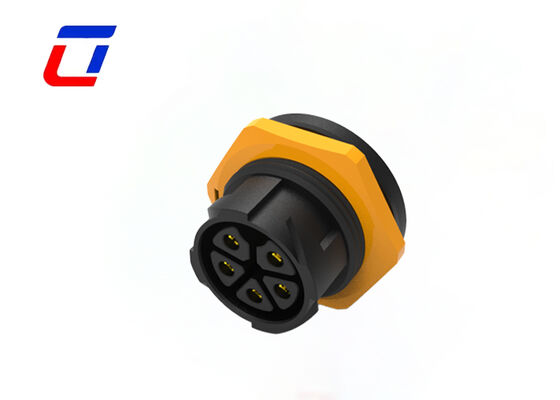

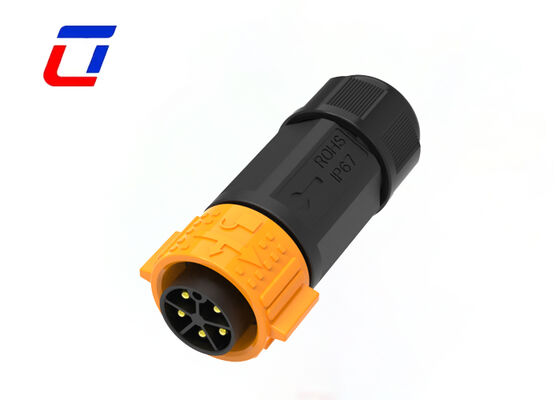

M25 5 Pin Panel Mount Connector Schnelle Nylon Steckdose für das Solarsystem
5 Pins Industriewasserdichte Leistung 300V M25 Push Lock Männlicher zu weiblicher Stecker
Hauptmerkmale
- Schnellentlastungssystem mit Schaltschloss
- Mehrkernoptionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin und 2+20Pin verfügbar
- Feldmontage-Version: sowohl Draht-zu-Draht- als auch Draht-zu-Board-Optionen
- Wasserdichte Steckverbinder mit hohem Nennstrom gute Wahl bis zu 50A für lange Arbeitszeit
- Kabelmontage unterstützt, kundenspezifisch willkommen
- OEM/ODM willkommen
Produktübersicht
Der 50A M25 5-Stift-Nylon-Schnellanschlussanschluss, der ausschließlich für Solarsysteme entwickelt wurde, bietet eine Anpassung an hohe Ströme,Wetterbeständigkeit im Freien und einfache Installation als Hauptvorteile, was es zu einem bevorzugten Zubehör für den Stromanschluss in Photovoltaikprojekten macht.Die M25-Standardspezifikation kombiniert mit einem 5-Pin-Layout entspricht genau den Anforderungen an die Stromübertragung zwischen verschiedenen Geräten in Solarsystemen.
Das Modell kann fest in die Geräteplatten eingebettet werden, wodurch die Verkabelung regelmäßiger und an verschiedene Photovoltaik-Szenarien angepasst wird, einschließlich Haushalt,industrielle und kommerzielle AnwendungenDas Nylongehäuse ist speziell für Outdoor-Photovoltaik-Umgebungen mit ausgezeichneter UV-Widerstandsfähigkeit, Anti-Aging und Korrosionsbeständigkeit ausgelegt.
Konstruiert, um harten Arbeitsbedingungen zu widerstehen, einschließlich Langzeitbelastung im Freien, Temperaturunterschiede zwischen Tag und Nacht, Regen, Schnee und Sandstaub,Die Lebensdauer ist mit Photovoltaikmodulen sehr gut abgestimmt.Die 50A-Hochstrom-Tragfähigkeit passt sich den Stromübertragungsbedürfnissen von Solaranlagen an, während die Schnellanschlussstruktur ein schnelles Stecken ermöglicht.mit der Hand ohne professionelle Werkzeuge zu ziehen und zu sperren.
Der Steckverbinder verfügt über eingebaute hochleitfähige Legierungsleiter mit einer Antioxidationsbehandlung für eine stabile Leitfähigkeit und geringe Verluste,Gewährleistung einer effizienten Übertragung von Photovoltaik-Energie und Förderung der Verbesserung der Effizienz der Stromerzeugung des gesamten Systems. Mit einer professionellen wasserdichten Dichtungsstruktur, die die IP67-Bewertung erreicht, blockiert es effektiv das Eindringen von Außenfeuchtigkeit und Regenwasser und beseitigt potenzielle Sicherheitsgefahren.
Elektrische Parameter
| Zahl der Polen |
Wasserdichtes 5-Pin-Anschluss |
| Aktuelles Rating |
50A max. |
| Nennspannung |
300VAC max. |
| Haltbarkeitsspannung |
1500VAC @ 60 s |
Anwendungsbereiche
- Kommunikationsanwendung
- Maschinen zum Codieren von Erzeugnissen
- Inventarproduktscodierung
- Inkjet-Systeme
- Sonnensystem
- Industrielle Tintenstrahlgeräte
- Elektrotechnische Geräte
- Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
- Kommunikationsgeräte
- Schwermaschinen
Technische Parameter
| Kontaktwiderstand |
10 mΩ max. |
| Isolationsstruktur |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40 °C ~ +105 °C |
| IP-Klasse |
IP67 (1m / 30min) |
| Schimmelstoff |
PA66 |
| Kontaktmaterial/Endmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
Betriebsparameter
| Nennspannung |
600VAC max. |
| Aktuelles Rating |
50A max. |
| Min. Drahtgröße OD |
6.5 mm ~ 10 mm |
| Maximale Drahtgröße |
10.5 mm ~ 18 mm |
| Maximale Querschnittsfläche des Kabels |
0.5 mm2 ~ 6.0 mm2 |
Produktionsdimension
Weitere technische Einzelheiten
Häufig gestellte Fragen
F1: Was ist die Nennspannung?
Die Nennspannung, auch als Betriebsspannung bezeichnet, hängt in erster Linie vom verwendeten Steckverbinder-Dämmstoff und dem Abstand zwischen den Kontaktgrößen ab.Einige Komponenten oder Vorrichtungen können unter ihrer Nennspannung nicht ordnungsgemäß funktionieren.
Q2: Unterstützen Sie Produktanpassungen?
Ja, die Anpassung ist für Spezifikationen, Farben, Logos und Verpackungen verfügbar. Bitte geben Sie Ihre detaillierten Anforderungen an, und wir werden entsprechend mit einem Probebestätigungsprozess zitieren.
F3: Wie wähle ich den passenden Steckverbinder?
Folgen Sie diesen Schritten:
- Bestätigen Sie aktuelle Bewertung und Anzahl der Kontakte
- Bestätigen Sie Montage-Stil müssen vorkabeln oder nicht.
- Bestätigen Sie Kabelmessung
- Bestätigen Sie die Länge und das Material des Kabels
