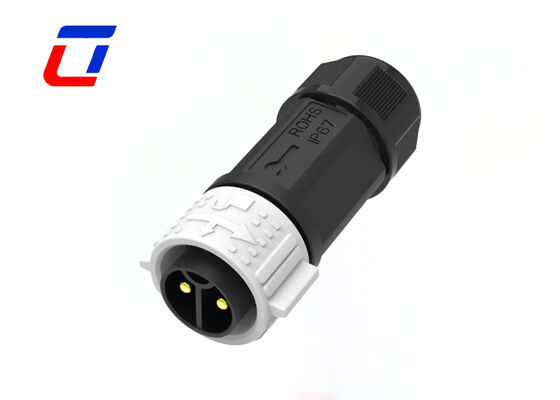

M25 2-Pin Hochstrom-Stromverbinder
50A wasserdichter DC-Stromverbinder mit 600V Nennspannung für Kabel-zu-Kabel-Anwendungen
Produktübersicht
M25 2-Pin wasserdichter DC-Stromverbinder mit männlich-weiblicher Konfiguration und 50A Strombelastbarkeit, entwickelt für zuverlässige Hochstrom-Stromübertragung in anspruchsvollen Umgebungen.
Hauptmerkmale
- Push-Lock-Schnellverschluss für einfache Verbindung
- Mehrere Kernkonfigurationen verfügbar: 2-polig, 3-polig, 4-polig, 5-polig, 3+2-polig, 3+3-polig, 3+9-polig, 3+13-polig, 5+2-polig und 2+20-polig
- Feldmontageoptionen: Draht-zu-Draht und Draht-zu-Platine Versionen
- Hohe Strombelastbarkeit bis zu 50A für Dauerbetrieb
- Kabelmontageservices für kundenspezifische Anforderungen verfügbar
- OEM/ODM Fertigungsunterstützung
Anwendungsbereiche
- Kommunikationsausrüstung
- Produktcodiermaschinen und Inkjet-Systeme
- Bestandsverwaltungssysteme
- Solarstromanlagen
- Industrielle Inkjet-Ausrüstung
- Elektroenergieausrüstung
- Laborforensik- und Pathologieausrüstung
- Schwerindustrie und industrielle Automatisierung
Produktbeschreibung

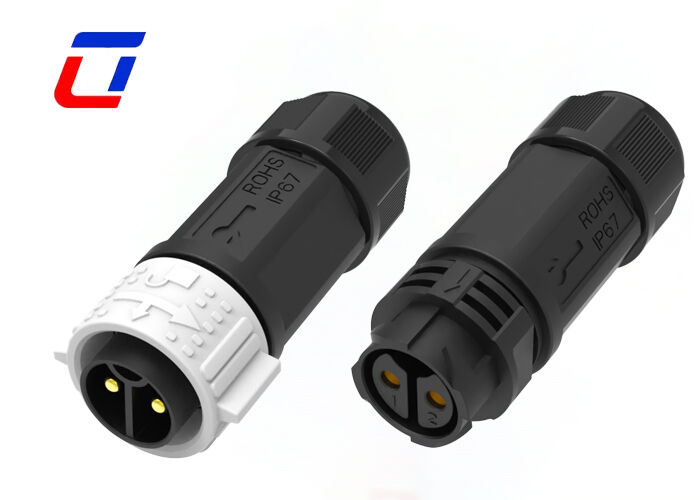

Der M25 2-Pin männlich-weibliche wasserdichte DC-Stromverbinder ist für Hochstrom-DC-Stromübertragungsanwendungen konzipiert. Speziell für DC-Stromversorgungssysteme entwickelt, dient er als zuverlässige Kernkomponente für Außen- und raue Umgebungsgeräte, die eine unterbrechungsfreie Stromversorgung benötigen, und bietet hervorragende wasserdichte Leistung und konsistente elektrische Leitfähigkeit.
Mit einer standardisierten M25-Selbstverriegelungsstruktur gewährleistet dieser 2-polige Verbinder eine präzise Kompatibilität mit entsprechenden Schaltungsschnittstellen. Das männlich-weibliche Plug-and-Play-Design ermöglicht eine schnelle Montage bei gleichzeitiger Sicherung von Verbindungen mit geringem Kontaktwiderstand. Mit einem maximalen Nennstrom von 50A erfüllt er die Stromanforderungen von mittleren bis Hochleistungsgeräten, einschließlich Ladestationen für Elektrofahrzeuge der neuen Energie, Außenkommunikationsbasisstationen, Maschinen für die industrielle Automatisierung, Marineschiffe und Solarphotovoltaikanlagen.
Der Verbinderkörper aus hochwertigem PVC-Material bietet hervorragende Alterungs- und Korrosionsbeständigkeit für langfristige Haltbarkeit. Interne Pin-Kerne bestehen aus hochreinem Messing mit Vergoldung, was den Kontaktwiderstand reduziert, die Wärmeentwicklung während der Stromübertragung minimiert, die Oxidationsbeständigkeit verbessert und die Lebensdauer des Produkts verlängert.
In Kombination mit der IP67-Wasserdichtigkeitsklasse und dem Selbstverriegelungsmechanismus verhindert der Verbinder effektiv das Eindringen von Regenwasser, Staub und Öl, gewährleistet einen stabilen Betrieb in feuchten, staubigen oder zeitweise untergetauchten Umgebungen und bietet gleichzeitig umfassenden Sicherheitsschutz für angeschlossene Geräte.
Elektrische Parameter
| Anzahl der Pole |
2-poliger wasserdichter Verbinder |
| Strombelastbarkeit |
Max. 50A |
| Spannungsfestigkeit |
Max. 600VAC |
| Durchschlagsspannung |
2500VAC @ 60 s |
Technische Parameter
| Kontaktwiderstand |
Max. 10 mΩ |
| Isolationsstruktur |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40°C ~ +105°C |
| IP-Klasse |
IP67 (1m / 30min) |
| Formenmaterial |
PA66 |
| Kontakt-/Anschlussmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
Betriebsparameter
| Spannungsfestigkeit |
Max. 600VAC |
| Strombelastbarkeit |
Max. 50A |
| Min. Kabel-Außendurchmesser |
6,5 mm ~ 10 mm |
| Max. Kabel-Außendurchmesser |
10,5 mm ~ 18 mm |
| Max. Kabelquerschnittsfläche |
0,5 mm² ~ 6,0 mm² |
Produktionsabmessungen
Technische Details
Häufig gestellte Fragen
Sind Ihre Produkte zertifiziert? Welche Zertifizierungen haben Sie?
Alle unsere Produkte sind nach RoHS, CE und anderen internationalen Standards zertifiziert. Spezifische Zertifizierungen (z. B. FCC, UL) können auf Anfrage je nach Zielmarkt bereitgestellt werden.
Kann ich ein individuelles Etikett haben?
Ja, natürlich können Sie Ihr eigenes Private Label und Ihre eigene Verpackung erstellen. Wenn Sie die Verpackung entwerfen müssen, haben wir auch professionelle Designer, die Ihnen zur Verfügung stehen.
Gibt es einen Rabatt für Großbestellungen?
Ja, wir bieten gestaffelte Rabatte für Großbestellungen an. Je mehr Sie bestellen, desto wettbewerbsfähiger ist der Preis. Bitte informieren Sie uns über Ihre erwartete Menge für ein individuelles Angebot.
