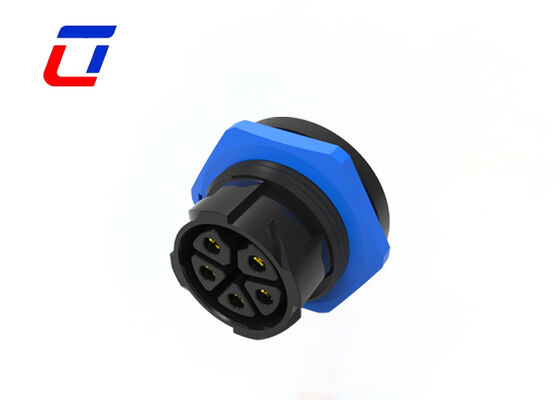

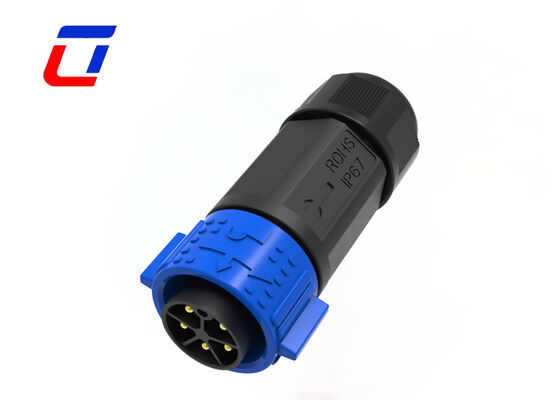

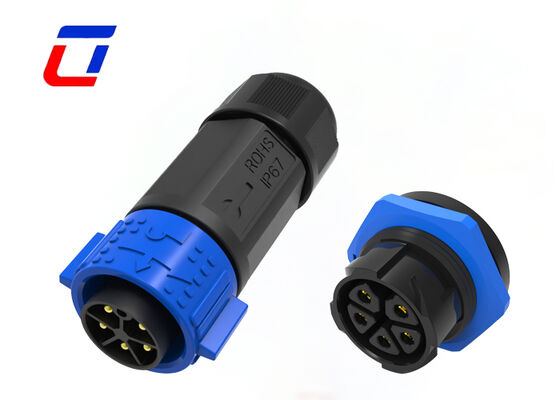

Name: M25 männlicher weiblicher Schottverbindung schneller Freisetzung 5 Pins Panel Mount Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Verhandlungsfähig USD
Availability: InStock

Startseite Produkte Wasserdichter Stecker-Sockel

M25 männlicher weiblicher Schottverbindung schneller Freisetzung 5 Pins Panel Mount Connector

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Hochwertiger Exportkarton
Lieferzeit:	3 bis 6 Arbeitstage
Zahlungsbedingungen:	T/t, d/a, d/p, l/c
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	5Pin	Nennspannung:	300V
Geschlecht:	Männlich weiblich	Farbe:	Grün Blau Rot
Schutzstufe:	IP67	Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	Wasserdichte Schottanschluss mit 5 Pins , Anschluss für die schnelle Anbindung an das Panel , M25 männliche weibliche Steckdose

M25 Stecker-Buchse-Steckverbinder für Gehäuse Schnellverschluss 5-polig für Montage auf Platte

M25 5-polige elektrische Kabel-zu-Platine-Steckverbinder 300V Rund-Wasserdichter Steckverbinder

Produktübersicht

Dieser 20A 300V M25 Stecker-Buchse-Steckverbinder für Gehäuse verfügt über ein 5-poliges Design zur Montage auf Platten mit Schnellverschluss. Entwickelt ausschließlich für Stromversorgungsszenarien, dient er als dediziertes Stromanschlusszubehör für auf Platten montierte Geräte in industriellen und Außenanwendungen und bietet ein Gleichgewicht zwischen Komfort und Stabilität.

Konform mit der M25-Standard-Schnittstelle unterstützt das 5-polige Präzisionslayout die Übertragung von 20A Strom und 300V Spannung und bietet eine stabile Stromversorgung mit geringen Verlusten für Geräte mittlerer Leistung. Die Stecker-Buchsen-Kombination mit Gehäusedesign ist ideal für Montage auf Platten und bietet eine hervorragende Abdichtungsleistung, um Staub und Feuchtigkeit effektiv zu blockieren.

Die Schnellverschlusskonstruktion ermöglicht werkzeugloses Stecken, Trennen und Lösen von Hand, was die Effizienz bei Installation und Wartung erheblich verbessert. Die Hülle besteht aus hochisolierenden, alterungsbeständigen Materialien und gewährleistet eine feste Montage auf der Platte ohne Lockerung, wodurch sie sich an verschiedene komplexe Arbeitsbedingungen für eine langfristig stabile Stromversorgung anpasst.

Hauptmerkmale

Druckverriegelungs-Schnellverschlusssystem
Mehrkernoptionen: 2-polig, 3-polig, 4-polig, 5-polig, 3+2-polig, 3+3-polig, 3+9-polig, 3+13-polig, 5+2-polig und 2+20-polig verfügbar
Feldmontageversion: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Hochstromfähiger wasserdichter Steckverbinder, geeignet für bis zu 20A Dauerbetrieb
Kabelkonfektionierungsservice unterstützt - kundenspezifische Bestellungen willkommen
OEM/ODM willkommen

Elektrische Parameter

Anzahl der Pole	5-poliger wasserdichter Steckverbinder
Nennstrom	Max. 20A
Nennspannung	Max. 300VAC
Prüfspannung	1500VAC @ 60 s

Technische Parameter

Kontaktwiderstand	Max. 10 mΩ
Isolationswiderstand	500 MΩ bei 500VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Schutzart	IP67 (1m / 30min)
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Anwendungsindustrien

Kommunikationsanwendungen
Produktcodiergeräte
Lagerproduktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlgeräte
Elektroenergieausrüstung
Forensische und pathologische Laborgeräte
Kommunikationsausrüstung
Schwerlastmaschinen

Betriebsparameter

Nennspannung	Max. 600VAC
Nennstrom	Max. 30A
Min. Kabelaußendurchmesser	6,5 mm ~ 10 mm
Max. Kabelaußendurchmesser	10,5 mm ~ 18 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 6,0 mm²

Produktionsabmessungen

Weitere technische Details

Häufig gestellte Fragen

Wie kann ich Proben erhalten?
Gerne bieten wir Muster an, wobei die Frachtkosten vom Kunden getragen werden. Bitte geben Sie Ihre Kurierkontonummer und detaillierte Adresse an, und wir werden die Muster umgehend versenden.

Was ist Ihre Mindestbestellmenge (MOQ)?
Die MOQ variiert je nach Produkttyp – typischerweise 500 Einheiten für Standardmodelle und 1000 Einheiten für kundenspezifische Artikel. Eine niedrigere MOQ kann für Testbestellungen oder langfristige Kooperationen verhandelt werden.

Gibt es einen Rabatt für Großbestellungen?
Ja, wir bieten gestaffelte Rabatte für Großbestellungen. Je mehr Sie bestellen, desto wettbewerbsfähiger sind die Preise. Bitte teilen Sie uns Ihre erwartete Menge für ein individuelles Angebot mit.

Welche Zahlungsmethoden akzeptieren Sie?
Wir unterstützen gängige internationale Zahlungsmethoden: T/T (Telegraphic Transfer), L/C (Letter of Credit), PayPal und West Union. Für große Bestellungen sind unsere Standardbedingungen 30% Anzahlung + 70% Restbetrag vor dem Versand.
