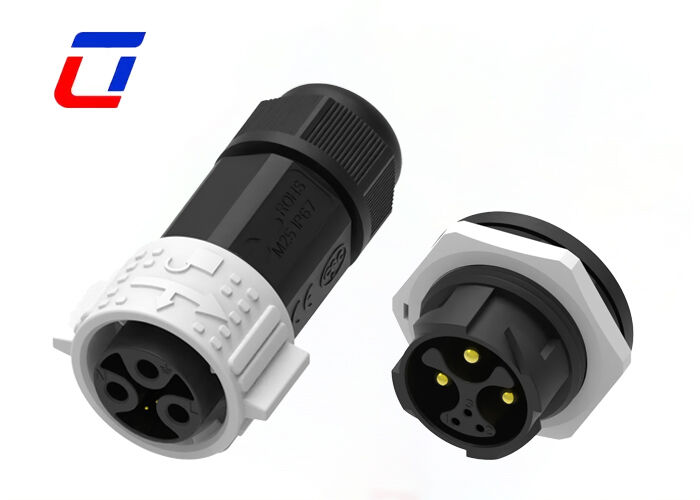

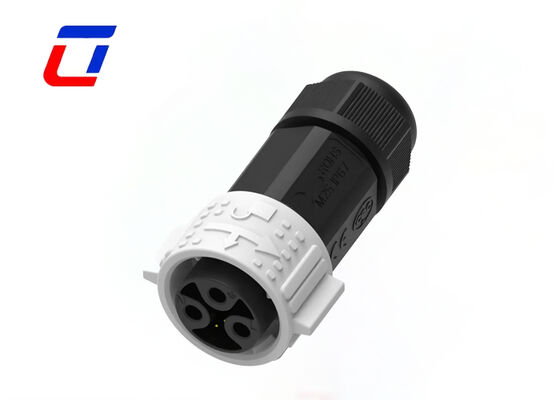

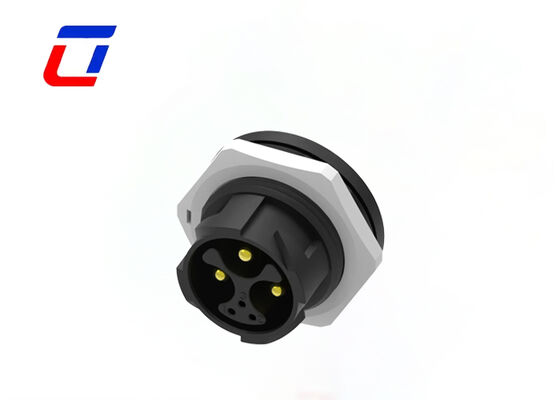

Name: M25 3+3 Pin Circular Push Pull Connectors 20A Draht auf Bord Stromsignalanschluss
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Wasserdichter Stecker-Sockel

M25 3+3 Pin Circular Push Pull Connectors 20A Draht auf Bord Stromsignalanschluss

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+3PIN	Wasserdichtigkeitsklasse:	IP67
Temperaturbereich:	-40℃~+105℃	Material:	Nylon
Typ:	Männlich-weibliche Steckdose	Flammwidrigkeitsklasse:	UL94-V0

M25 3+3 Pin Rundsteckverbinder mit Push-Pull-Verriegelung, 20A Draht-zu-Platine Strom- und Signalverbinder

M25 3+3 Pin Zuverlässige PA66 Wasserdichte Steckverbinder IP67 Einbau-Rundsteckverbinder. Wasserdichter Steckverbinder M25 3+3 Pin IP67 15A+5A Stecker Buchse Schnellverriegelung.

Hauptmerkmale

Push-Lock-Schnellverschlusssystem
Mehrkernoptionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin und 2+20Pin
Feldmontageversion: sowohl Draht-zu-Draht als auch Draht-zu-Platine Optionen
Nennstrom 20A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt, willkommen zur Anpassung
OEM/ODM willkommen

Produktübersicht

3+3 Pin getrenntes Design, Strom- und Signalintegration: Nimmt ein exklusives 3+3 Pin Layout an, das die synchrone Übertragung von Strom und Signal ohne zusätzliche Steckverbinder präzise realisiert. Der Nennstrom von 20A ist wissenschaftlich auf 15A (Stromkontakte) + 5A (Signal kontakte) verteilt, was eine Hochleistungsversorgung und hochpräzise Signalübertragung ausbalanciert, Signalstörungen vermeidet und für Draht-zu-Platine-Verbindungsszenarien geeignet ist.

Push-Pull-Schnellverbindung, einfache Bedienung: Verfügt über eine innovative Push-Pull-Verbindungsstruktur, kein Werkzeug erforderlich. Es kann mit einem leichten Druck präzise verbunden und mit einem Zug schnell getrennt werden, was die Verbindungsstabilität und die Zerlegbarkeit ausbalanciert, die Effizienz der Geräteassemblierung, Wartung und Reparatur erheblich verbessert und sich an industrielle Szenarien anpasst, die häufiges Ein- und Ausstecken erfordern.

Industrietaugliche Schutzklasse, Anpassung an komplexe Arbeitsbedingungen: Das Gehäuse besteht aus hochfestem PA66-Material, kombiniert mit einer präzisen Silikondichtungsstruktur, die eine ausgezeichnete Staub-, Wasser- und Vibrationsschutzleistung aufweist, Störungen wie Staub, Feuchtigkeit und mechanische Vibrationen in Industriehallen effektiv widersteht, eine stabile Strom- und Signalübertragung gewährleistet und die Lebensdauer des Steckverbinders verlängert.

Speziell für Draht-zu-Platine, starke Anpassungsfähigkeit: Speziell für Draht-zu-Platine-Verbindungsszenarien entwickelt, verwenden die Klemmen eine narrensichere Positionierungsstruktur, um Rückwärts- und Fehlanschlüsse zu vermeiden, und die Verdrahtung ist bequem. Es ist mit verschiedenen Kabel spezifikationen kompatibel und kann flexibel an die Stromversorgungs- und Signalübertragungsanforderungen von industriellen Automatisierungsgeräten, Instrumenten und Messgeräten, intelligenten Steuergeräten und anderen Draht-zu-Platine-Verbindungen angepasst werden.

Technische Spezifikationen

Steckverbindersystem	Kabel-zu-Platine
Abdichtbar	Ja
Steckverbinder & Kontaktanschlüsse zu	Draht & Kabel
Rundsteckverbinder Typ	Stecker, Buchse
Gehäusetyp	Kunststoffgehäuse
Produkttyp	Steckverbinder-Kit
Anzahl der Positionen	3+3
Anzahl der Signalpositionen	3
Kontakte vorbelastet	Ja
Betriebsspannung (VAC)	600V max.
Betriebsspannung (VDC)	600V max.
Gehäusematerial	PA66
Isolationsmaterialtyp Rundsteckverbinder	Schwer entflammbares Thermoplast
Hermetisch abgedichtet	Ja
Eingangsstil	Seite
Umweltschutztyp	Elastomer abgedichtet, Hermetisch abgedichtet
O-Ring Material	Elastomer abgedichtet, Hermetisch abgedichtet
Umweltschutz	Ja
Kontaktstrombelastbarkeit (Max) (A)	20A max.
Rundsteckverbinder Kontakt Typ	Stift-Buchse
Steckverbinder Montageart	Kabelmontage (Freihängend)
Mating Alignment Typ	Mit Schlüssel
Mating Retention	Mit
Drahtgröße (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Betriebstemperaturbereich (°C)	-40 ~105°C
IP Wasserdichtigkeit	IP67
IP Staubdichtigkeit	6
UL Entflammbarkeitsklasse	UL 94V-0

Anwendungsindustrien

Kommunikationsanwendung
Produktcodierungsmaschinen
Lagerproduktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlgeräte
Elektroenergieausrüstung
Laborforensik & Pathologieausrüstung
Kommunikationsausrüstung
Schwerlastmaschinen

Produktionsabmessungen

Technische Details

Häufig gestellte Fragen

Was ist die Nennspannung?

Die Nennspannung, auch als Betriebsspannung bekannt, hängt hauptsächlich vom verwendeten Isolationsmaterial des Steckverbinders und dem Abstand zwischen den Kontaktgrößen ab. Einige Komponenten oder Geräte funktionieren möglicherweise nicht richtig, wenn sie unter ihrer Nennspannung betrieben werden.

Was ist der Nennstrom?

Der Nennstrom, auch als Betriebsstrom bekannt. Wenn Steckverbinder unter dem Nennstrom bei richtiger Spannung betrieben werden, funktionieren sie im Allgemeinen ordnungsgemäß. Während des Steckverbinderdesigns stellen thermische Überlegungen sicher, dass der Steckverbinder die Nennstromanforderungen erfüllt, da der Stromfluss aufgrund des Leiterwiderstands und des Kontaktwiderstands Wärme erzeugt.

Kann ich nach Erhalt der Ware bezahlen?

Für die erste Zusammenarbeit ist eine Vorauszahlung erforderlich, um einen reibungslosen Produktionsablauf zu gewährleisten. Für langjährige vertrauenswürdige Kunden können flexible Zahlungsbedingungen nach mehreren erfolgreichen Bestellungen besprochen werden.
