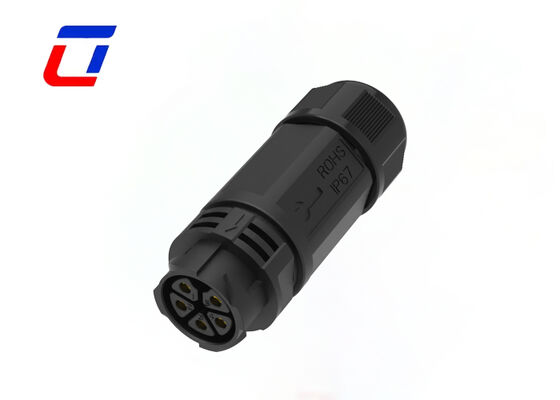

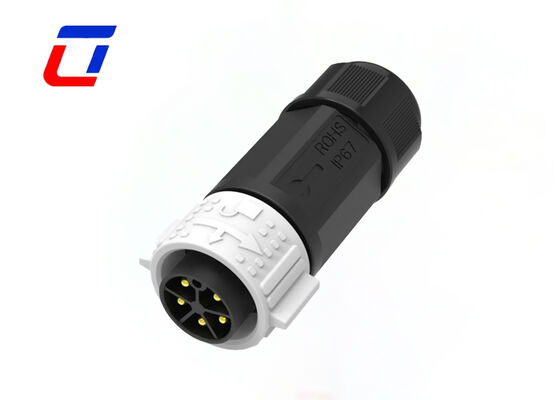

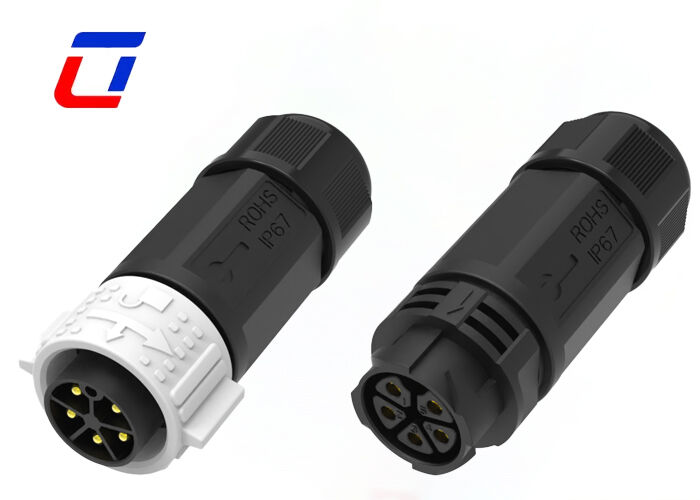

Name: Outdoor M25 5 Pin wasserdichte Steckverbinder schieben männliche weibliche Steckverbinder 20A für Strom
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Wasserdichtes Energie-Verbindungsstück

Outdoor M25 5 Pin wasserdichte Steckverbinder schieben männliche weibliche Steckverbinder 20A für Strom

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Hochwertiger Exportkarton
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	5Pin	Wasserdichtigkeitsklasse:	IP67
Temperaturbereich:	-40℃~+105℃	Anwendung:	Solarpanel
Farbe:	Rot/Schwarz/Grün	Dichtungsmaterial:	Wasserdichter O-Ring
Hervorheben:	Wasserdichtes 5-Pin-Stromanschluss , Wasserdichte Steckverbinder für den Außenbereich M25 , 20Ein wasserdichtes männliches weibliches Steckverbinder

50 A Hochstrom M25 5-polige elektrische Kabelanschlüsse PA66 wasserdicht

Produktübersicht

Kernspezifikation für den Außenbereich: Runder M25-Stromanschluss für den Außenbereich mit 5 gleichmäßig angeordneten Stiften, Nennstrom 20 A, speziell für die Stromversorgung von Geräten mittlerer Leistung im Außenbereich konzipiert. Die Stifte sind präzise im Spritzgussverfahren positioniert, lassen sich problemlos einstecken und verklemmen nicht und passen sich so den stabilen Stromversorgungsanforderungen von Outdoor-Geräten an. Es hat keine Gewindestruktur und verfügt über ein Steckverbindungsdesign, das bequem zu bedienen und für schnelle Installationsszenarien im Freien geeignet ist.
Push-Typ-Stecker-Buchse-Plug-In-Design: Nehmen Sie eine praktische Push-Typ-Stecker-Buchse-Docking-Struktur an, ohne dass Werkzeuge erforderlich sind. Die Verbindung erfolgt durch leichtes Drücken nach dem Ausrichten der Schnittstelle, mit fester Klemmung und klarem Feedback, ohne dass zusätzliche Verriegelungsschritte erforderlich sind. Es kann durch leichtes Ziehen beim Entriegeln getrennt werden, was die Installations- und Wartungseffizienz im Freien erheblich verbessert und sich für große Höhen im Freien, enge Räume und andere unbequeme Betriebsszenarien eignet.
Garantie für wasserfeste Abdichtung in Outdoor-Qualität: Die Dichtungsstruktur erreicht die Wasser- und Staubdichtigkeit IP67 und ist für komplexe Außenumgebungen optimiert. Die Schnittstelle ist mit einer wetterbeständigen Silikondichtung ausgestattet, und das Gehäuse ist vollständig abgedichtet und geformt, wodurch Regenwasser, Tau, Staub, Sand und Außenfeuchtigkeit wirksam isoliert, interne Pin-Oxidation und Kurzschlüsse verhindert, eine stabile Übertragung von 20 A-Strom gewährleistet und an alle Außenszenarien wie offene Luft und Luftfeuchtigkeit angepasst werden kann.
20A stabile Stromübertragung: Optimiertes leitfähiges Schaltungsdesign, Anschlüsse aus hochreinem Messing mit verzinnter Oberfläche, Kontaktwiderstand ≤ 10 mΩ, geringer Leitungsverlust, kann die Übertragung mittlerer Leistung von 20 A stabil übertragen, keine Erwärmung oder Ablation bei langfristiger Stromversorgung. Die Isolationsschicht besteht aus flammhemmendem und temperaturbeständigem Material mit einer Spannungsfestigkeit von bis zu 500 V und verhindert wirksam versteckte Gefahren von Stromlecks und Kurzschlüssen.
Wetterbeständiges und langlebiges Material für den Außenbereich: Die Schale besteht aus robustem, für den Außenbereich geeigneten technischen Kunststoff, ist UV-beständig, alterungsbeständig, schlagfest und säure-alkalibeständig, hält den breiten Temperaturumgebungen von -40℃~105℃ im Freien stand und hat keine Angst vor extremen Wetterbedingungen wie Sonneneinstrahlung, starkem Regen und starker Kälte. Bei längerer Verwendung im Freien ist es nicht leicht zu altern und zu reißen. Die Lebensdauer beträgt mehr als 8 Jahre und passt sich den Anforderungen der langfristigen Verwendung im Freien an.
Weitgehend anpassbar an Outdoor-Szenarien: Konzentrieren Sie sich auf Stromanschlüsse mittlerer Leistung im Freien, die häufig in der Außenbeleuchtung, kleinen Ladesäulen im Freien, Gartenmaschinengeräten, Außenüberwachungsgeräten, kleinen Elektrogeräten im Freien und anderen Szenarien verwendet werden. Es kann ein zuverlässiges Andocken zwischen Kabeln und Geräten sowie zwischen Kabeln und Kabeln ermöglichen und sich an die Verkabelungsanforderungen verschiedener Outdoor-Projekte anpassen.
Bequeme Installation und kinderleichter Schutz: Die Stifte verfügen über ein narrensicheres Fehlausrichtungsdesign, das ein umgekehrtes Einsetzen und ein falsches Einsetzen effektiv verhindert und Geräteschäden oder eine abnormale Kraftübertragung durch falsche Stiftverbindung verhindert. Unterstützt Crimpverkabelung, geeignet für herkömmliche Stromversorgungskabel für den Außenbereich, kein Schweißen für die Installation erforderlich, einfach zu bedienen für Anfänger und geeignet für Batch-Installationsszenarien im Freien.

Hauptmerkmale

Push-Lock-Schnellverschlusssystem
Multic-Core-Optionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin und 2+20Pin verfügbar
Version zur Feldmontage: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Wasserdichter Steckverbinder mit hoher Stromstärke, gute Wahl bis zu 50 A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt, willkommen bei Custom
OEM/ODM willkommen

Technische Spezifikationen

Elektrische Parameter

Anzahl der Pole	5Pin wasserdichter Stecker
Aktuelle Bewertung	20A max
Nennspannung	600VAC max
Haltbarkeitsspannung	1500 VAC bei 60 s

Technische Parameter

Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500 VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1m / 30min)
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Nennspannung	600VAC max
Aktuelle Bewertung	20A max
Min. Drahtgröße Außendurchmesser	6,5 mm ~ 10 mm
Max. Drahtgröße Außendurchmesser	10,5 mm ~ 18 mm
Maximaler Kabelquerschnittsbereich	0,5 mm² ~ 6,0 mm²

Anwendungsbranchen

Kommunikationsanwendung
Produktcodierungsmaschinen
Codierung des Inventarprodukts
Inkjet-Systeme
Sonnensystem
Industrielle Tintenstrahlausrüstung
Elektrische Energieausrüstung
Forensische und pathologische Laborgeräte
Kommunikationsausrüstung
Schwere Maschinen

Produktionsdimension

Weitere technische Details

Häufig gestellte Fragen

Was ist die Nennspannung?

Die Nennspannung, auch Betriebsspannung genannt, hängt hauptsächlich vom verwendeten Isoliermaterial des Steckers und dem Abstand zwischen den Kontaktgrößen ab. Einige Komponenten oder Geräte erfüllen möglicherweise ihre Funktionen nicht, wenn sie unterhalb ihrer Nennspannung betrieben werden.

Gibt es einen Rabatt bei Großmengenbestellungen?

Ja, wir bieten gestaffelte Rabatte für Großbestellungen an. Je mehr Sie bestellen, desto wettbewerbsfähiger ist der Preis. Bitte teilen Sie uns Ihre erwartete Menge für ein individuelles Angebot mit.

Wie wählt man den passenden Steckverbinder aus?

Sie müssen die folgenden Schritte ausführen:

Bestätigen Sie die aktuelle Bewertung und die Anzahl der Kontakte
Bestätigen Sie, dass beim Montagestil eine Vorverkabelung erforderlich ist oder nicht
Bestätigen Sie den Kabelquerschnitt
Bestätigen Sie Kabellänge und Material
