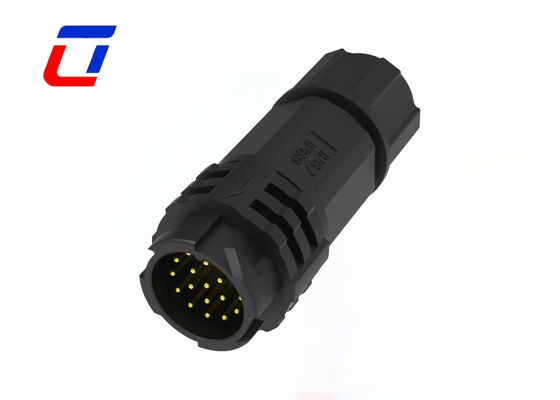

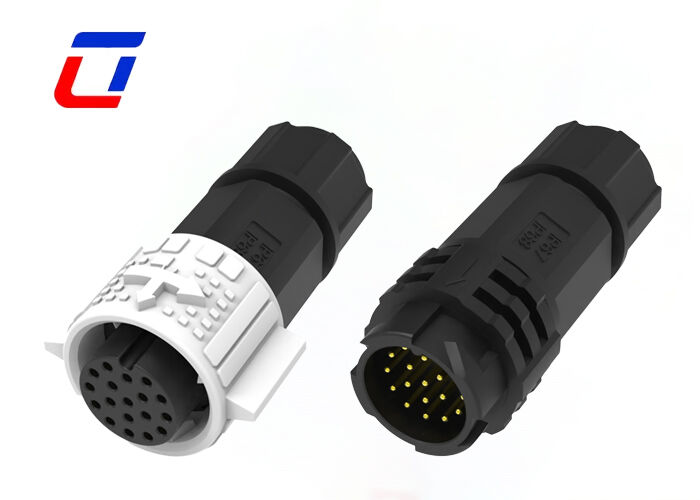

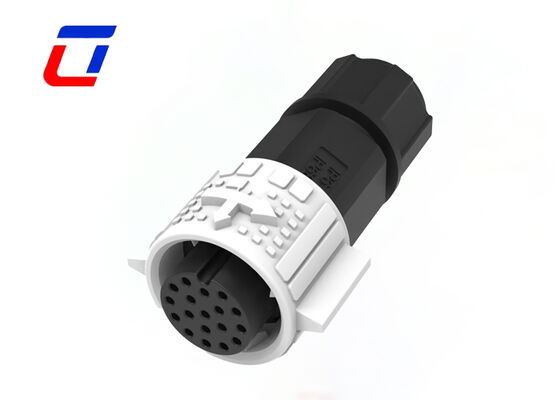

Name: M19-Kabel-Datenanschluss 18-Pin-Schnellanschluss IP67 wasserdicht 300-Volt-Anschlüsse
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte IP67 wasserdichtes Steckverbinder

M19-Kabel-Datenanschluss 18-Pin-Schnellanschluss IP67 wasserdicht 300-Volt-Anschlüsse

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Nennspannung:

300V

Flammwidrigkeitsklasse:

UL94-V0

Steckertyp:

Männlich-weibliches Verbindungsstück

Material:

Nylon

Hervorheben:

Wasserdichtes Kabelanschluss M19

18-Pin-Schnellanschlussanschluss

300-Volt-IP67-Anschluss

PA66 18 Pin M19 Niederspannungsdrahtanschlüsse Wasserdicht

M19 18-Pin-Kreislaufanschluss für Außensignalanwendungen

Produktübersicht

Produktmodell und Grundinformationen: Modell ist Quick Lock 300V Signal M19, ein kreisförmiger Kunststoffanschluss mit 18 Pins, speziell für Wasserdichte Anwendungen im Freien entwickelt.Es integriert Signalübertragung und wasserdichten Schutz, geeignet für verschiedene raue Außen-Elektro-Szenarien.
Kernelektrische Parameter: Nennspannung 300 V, Nennstrom 5 A, um eine stabile Signal- und Stromübertragung in Outdoor-Niedrigspannungssystemen zu gewährleisten.Isolierwiderstand größer als 500mΩ, die wirksame Verhinderung von Signalstörungen und -leckage.
Wasserdichte und umweltfreundliche Leistung: Erreicht die IP67-Wasserdichte, kann Regen, Schnee, Staub und Feuchtigkeit effektiv blockieren,Sicherstellung eines stabilen Betriebs auch bei rauen Außenbedingungen wie RegenEs ist UV-beständig, korrosionsbeständig und flammhemmend (UL94-V0), und passt sich ohne Leistungsverlust für den langfristigen Außengebrauch an.
Strukturelle und materielle Vorteile: Adoptiert die kreisförmige Struktur M19, bestehend aus hochleistungsfähigem Ingenieurkunststoff (Nylon PA66), der leicht, stark, verschleißfest und schlagfest ist.Die 18 präzise ausgerichteten Pins realisieren eine hohe Dichte Verbindung, die gleichzeitige Übertragung mehrerer Leistungs- und Signalkreise in einem kompakten Formfaktor ermöglicht.
Schnellverschluss: Ausgestattet mit einem Ein-Klick-Schnellverschluss-Koppelungsmechanismus, der eine werkzeugfreie, schnelle Verbindung und Trennung ermöglicht.Ein einfaches Drücken und Klicken befestigt die männlichen und weiblichen Steckverbinder fest, verhindert versehentliche Trennungen durch Wind, Vibrationen oder menschliches Eingreifen und verkürzt die Installationszeit im Vergleich zu herkömmlichen Gewindeanschlüssen um bis zu 50%.
Kontakt und Beendigung: Kontaktstifte bestehen aus vergoldeter Kupferlegierung, die den Kontaktwiderstand minimiert, Oxidation verhindert,und sorgt für eine hervorragende Leitfähigkeit auch bei hoher Luftfeuchtigkeit im Freien. Unterstützt optionale Kremp- oder Lötendurchgangsmethoden, geeignet für verschiedene Verkabelungsanforderungen.
Betriebstemperaturbereich: Funktioniert stabil im Temperaturbereich von -40 °C bis +105 °C und passt sich extremen Wetterbedingungen wie starker Kälte und hoher Temperatur an.mit starker Anpassungsfähigkeit an die Umwelt.
Anwendungsszenarien: Weit verbreitet in elektronischen Außengeräten, einschließlich LED-Beleuchtung, Solarenergiesystemen, Industrieautomationsgeräten, Kommunikationsgeräten im Freien, Bühnenanlagen,Marineelektronik, und Außenüberwachungskameras, die eine zuverlässige Signal- und Stromanschlussunterstützung bieten.
Zertifizierung und Haltbarkeit: CE, ROHS, TUV, UL zertifiziert, erfüllt internationale Sicherheits- und Umweltstandards.mit einer Breitbandleistung von mehr als 50 W und, um eine langfristige zuverlässige Verwendung zu gewährleisten.

Wesentliche Merkmale

PA66-Technik-Kunststoffhülle mit überlegener Festigkeit und Wetterbeständigkeit
M19 Kreisstruktur für präzise Anlegen und Schwingungsbeständigkeit
Schnellentlastungssystem mit Schaltschloss für eine einfache Verbindung
Mehrere Pinkonfigurationen verfügbar: 2-18 Pin-Optionen
Varianten der Leistungs- und Signalkombination: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
Feldmontage-Versionen: Optionen "draht-zu-draht" und "draht-zu-brett"
20A Nennstrom für den Dauerbetrieb
Verfügbare Kabelmontageleistungen
OEM/ODM-Anpassung unterstützt

Materialspezifikationen

Material der Schale:Hochwertiger PA66-Technikkunststoff mit ausgezeichneter mechanischer Festigkeit, Stoßfestigkeit und Verformungsbeständigkeit.und Korrosion für eine stabile Langzeitleistung in komplexen Außenumgebungen.

Elektrische Parameter

Parameter	Spezifikation
Zahl der Polen	18 Stifte
Aktuelles Rating	5A maximal
Nennspannung	Maximal 300 VAC
Haltbarkeitsspannung	1500VAC @ 60 Sekunden

Technische Parameter

Parameter	Spezifikation
Kontaktwiderstand	maximal 10 mΩ
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40°C bis +105°C
IP-Klasse	IP67 (1m / 30min), wenn gekoppelt
Schimmelstoff	PA66
Kontaktmaterial/Endmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Parameter	Spezifikation
Nennspannung	Maximal 300 VAC
Aktuelles Rating	5A maximal
Mindestgröße des Drahtes	3.0mm - 6.0mm
Maximale Drahtgröße OD	8.0 mm - 10.0 mm
Maximale Querschnittsfläche des Kabels	0.5 mm2 - 2,5 mm2

Anwendungsbereiche

Wachstumslampen
Kommunikationsgeräte
Maschinen zum Codieren von Produkten
Inventarproduktsysteme
Inkjet-Systeme
Solarsysteme
Industrielle Tintenstrahlgeräte
Elektroausrüstung
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Schwere Maschinen

Produktentwurf

Häufig gestellte Fragen

Sind Sie eine Fabrik oder Handelsgesellschaft?

Wir sind eine Fabrik in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China.

Wie verfolge ich meine Sendung?

Sobald die Waren versendet sind, stellen wir Ihnen Tracking-Nummern und Logistikplattform-Links zur Verfügung, um den Status in Echtzeit zu aktualisieren.

Kann ich nach Erhalt der Ware bezahlen?

Für erstmalige Kooperationen ist eine Vorauszahlung erforderlich.Flexible Zahlungsbedingungen für langfristige vertrauenswürdige Kunden nach erfolgreichen Aufträgen.
