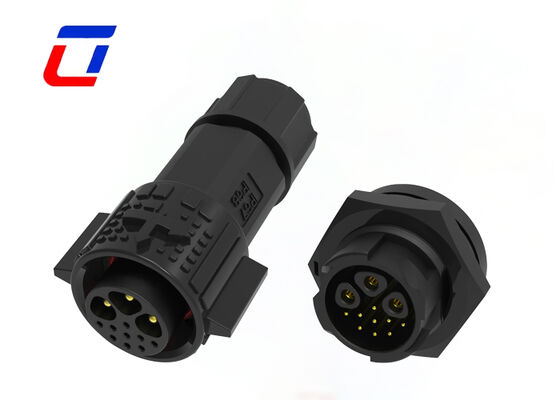

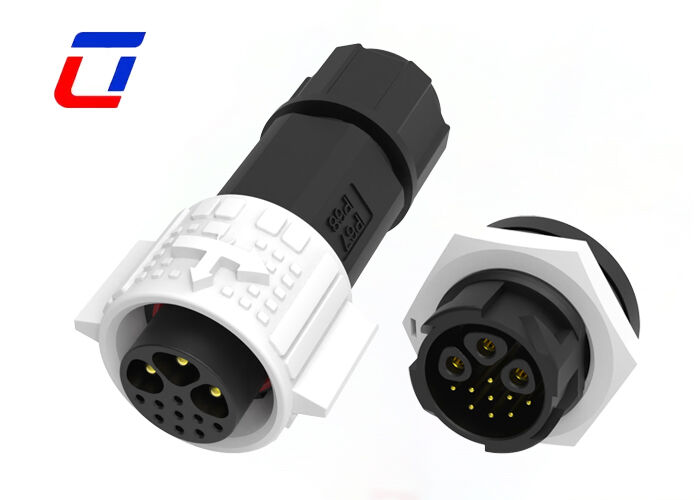

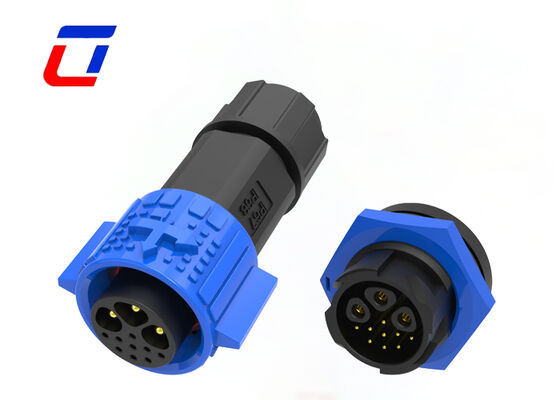

Name: PA66 M19 3+9 Pin Signal- und Stromanschlüsse IP67 Kreisplattenanschluss
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Verhandlungsfähig USD
Availability: InStock

Startseite Produkte Wasserdichter Stecker-Sockel

PA66 M19 3+9 Pin Signal- und Stromanschlüsse IP67 Kreisplattenanschluss

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/t, d/a, d/p, l/c
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Aktuell:	15A+5A	Wasserdichtigkeitsklasse:	IP67
Temperaturbereich:	-40℃~+105℃	Material:	Nylon
Kontaktmaterial:	Messing vergoldet	Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	Wasserdichtes Verbindungsstück PA66 M19 , IP67-Konnektor für die Aufstellung von Kreisplatten , 3+9-Pin-Signalstromanschluss

M19 3+9 Pin Wasserdicht Selbstverriegelnder Kabel-zu-Platinen-Steckverbinder IP67

Produktübersicht

Schnell lösbarer Drahtstecker M19 3+9 Pin OEM Wasserdicht 300V Stecker

Hauptmerkmale

Kernspezifikationen: Nimmt M19-Größen-Design mit 3+9-Pin-Konfiguration an, was eine integrierte Übertragung von Strom und Signal ermöglicht. Es entfällt die Notwendigkeit zusätzlicher zwei Steckverbindertypen, wodurch Installationsplatz effektiv gespart wird, sich an Geräteszenarien mit begrenztem Platz anpasst und die Unannehmlichkeiten der separaten Verbindung von Strom und Signal löst.
Schutzart: Erreicht den IP67-Standard für Wasserdichtigkeit und Staubdichtigkeit. Im gesteckten Zustand kann eine vollständige Staubdichtigkeit erreicht werden und es kann 30 Minuten lang in 1 Meter tiefes Wasser eingetaucht werden, ohne die Verwendung zu beeinträchtigen. Es kann wirksam Erosionen durch raue Umgebungen wie Feuchtigkeit, Staub und Spritzwasser widerstehen und sorgt für einen stabilen Betrieb der Geräte.
Material & Verarbeitung: Die Hülle besteht aus PA66-Nylonmaterial, verstärkt mit Glasfaser, entspricht der UL94 V-0 Flammwidrigkeitsklasse, zeichnet sich durch hohe Temperaturbeständigkeit, Schlagfestigkeit und Korrosionsbeständigkeit aus und ist nicht leicht zu verformen oder zu altern. Die Kontakte bestehen aus Messing mit Vergoldung, was den Kontaktwiderstand reduziert, die Leitfähigkeit und Korrosionsbeständigkeit verbessert und die Lebensdauer verlängert.
Installationsmethode: Nimmt ein rundes Panel-Mount-Design an, das einfach und stabil zu installieren ist, für verschiedene Panel-Dicken geeignet ist und für die feste Installation von Gerätepanels weit verbreitet sein kann. Es unterstützt auch die Schweißverbindungsmethode mit zuverlässiger Verbindung, nicht leicht zu lösen und hoher Montageeffizienz.
Anwendungsszenarien: Geeignet für verschiedene Bereiche wie industrielle Automatisierung, Outdoor-LED-Beleuchtung, Marineausrüstung, medizinische Geräte, Solaranlagen und Sicherheitsüberwachung, besonders geeignet für Stromversorgungs- und Signalübertragungsanforderungen in Außen- und rauen Industrieumgebungen.

Technische Spezifikationen

Produktmerkmal-Typen

Steckverbinder-System	Kabel-zu-Platine
Abdichtbar	Ja
Steckverbinder & Kontakt-Anschlüsse an	Draht & Kabel
Rundsteckverbinder-Typ	Stecker, Buchse
Gehäusetyp	Kunststoffgehäuse
Produkttyp	Steckverbinder-Kit

Elektrische Eigenschaften

Anzahl der Pole	3+9
Nennstrom	15+5A max
Nennspannung	600VAC max
Prüfspannung	2500VAC @ 60 s

Gehäusemerkmale

Gehäusematerial	PA66
Rundsteckverbinder-Isolationsmaterial-Typ	Thermoplast mit geringer Brandgefahr
Hermetisch abgedichtet	Ja
Eingangsart	Seite
Umweltschutz-Typ	Elastomer-abgedichtet, Hermetisch abgedichtet
O-Ring-Material	Elastomer-abgedichtet, Hermetisch abgedichtet
Umweltschutz	Ja

Nutzungsbedingungen

Betriebstemperaturbereich	-40°C bis 105°C
IP-Wasserversiegelungsgrad	IP67
IP-Staubversiegelungsgrad	6
Haltbarkeitsbewertung (Zyklen)	250, 251
UL-Flammwidrigkeitsklasse	UL 94V-0

Konfigurationsoptionen

Mehrkernoptionen: 2-Pin, 3-Pin, 4-Pin, 5-Pin für Strom
3+2-Pin, 3+3-Pin, 3+4-Pin, 3+5-Pin, 3+9-Pin und 2+20-Pin für Strom-Signal-Kombination
6-Pin, 7-Pin, 8-Pin, 9-Pin, 10-Pin, 11-Pin, 12-Pin, 14-Pin, 16-Pin und 18-Pin für Signal verfügbar
Feldmontage-Version: sowohl Draht-zu-Draht als auch Draht-zu-Platine Optionen
Nennstrom 20A für Langzeitbetrieb
Kabelkonfektionierungs-Service unterstützt
OEM/ODM willkommen

Anwendungsindustrien

Kommunikationsanwendung
Produktcodiergeräte
Inventurproduktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlgeräte
Elektroenergiegeräte
Laborforensik- und Pathologiegeräte
Kommunikationsgeräte
Schwerlastmaschinen

Produktabmessungen

Technische Details

Häufig gestellte Fragen

F1: Was ist die Nennspannung?

A1: Nennspannung, auch als Betriebsspannung bekannt, die hauptsächlich vom verwendeten Steckverbinder-Isolationsmaterial und dem Abstand zwischen den Kontakten abhängt. Einige Komponenten oder Geräte, die unter ihrer Nennspannung arbeiten, können ihre Funktionen möglicherweise nicht vollständig erfüllen.

F2: Wie verfolge ich meine Sendung?

A2: Sobald die Ware versandt wurde, senden wir Ihnen die Sendungsverfolgungsnummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder unser Team für Updates kontaktieren.

F3: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A3: Wir sind eine Fabrik. Befindet sich im Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

Größe und Tag:

Ansprechpartner: Miss. Gina

Telefon: +86 075523019434
