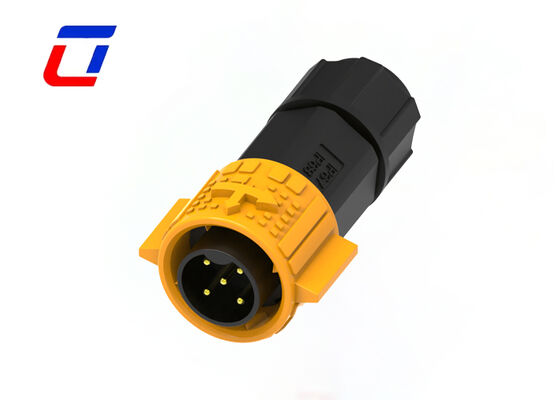

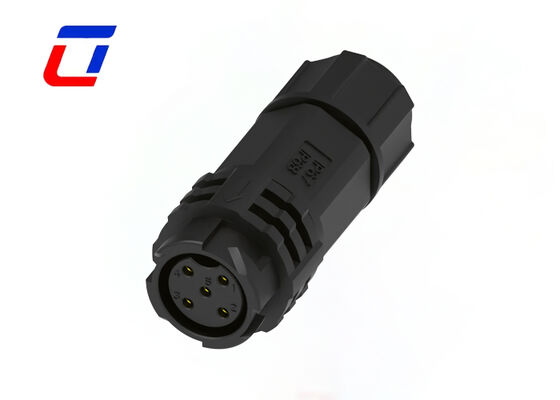

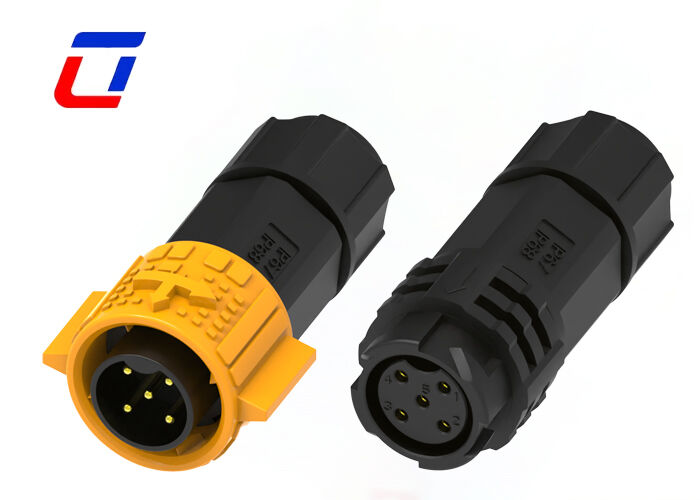

Name: 5 Pins M19 Stromanschluss wasserdicht Kunststoff PA66 20A Männlich weiblich Push Lock-Anschluss
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichtes Kreislaufanschluss

5 Pins M19 Stromanschluss wasserdicht Kunststoff PA66 20A Männlich weiblich Push Lock-Anschluss

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Nennspannung:	300V	Flammwidrigkeitsklasse:	UL94-V0
Betriebstemperatur:	-40℃~+105℃	Material:	Nylon
Kontaktmaterial:	Messing vergoldet	Anwendung:	Industrielle Automatisierung
Hervorheben:	Wasserdichtes 5-Pin-Stromanschluss M19 , Wasserdichtes Schubverschlussanschluss PA66 , 20A männlicher weiblicher Kreislaufanschluss

Schneller 5-poliger runder M19 PA66 20A-Stecker auf Buchse, wasserdichter Steckverbinder

Hauptmerkmale

Push-Lock-Schnellverschlusssystem
Multic-Core-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für kombiniertes Stromsignal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für Signal verfügbar
Feldmontageversion: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Stromstärke 20 A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt, willkommen bei Custom
OEM/ODM willkommen

Kurze Beschreibung

Kernparameter und Kernvorteile des Push-Lock-Designs: Verwendet standardmäßiges M19-Rundgehäuse mit präzisem 5-Pin-Layout, speziell entwickelt für die 20-A-Leistungsübertragung mittlerer Leistung, Nennspannung 300 V, geeignet für verschiedene Industrie- und Outdoor-Niederspannungs-Stromversorgungsszenarien. Der Kern verfügt über eine Push-Lock-Verbindungsstruktur, die sich von herkömmlichen Gewinde- oder gewöhnlichen Plug-in-Designs unterscheidet. Es kann durch Drücken verriegelt und mit einem Schlüssel entriegelt werden, um eine einfache Demontage zu ermöglichen. Es zeichnet sich durch einen effizienten Betrieb und eine ausgezeichnete Anti-Lockerungsleistung aus, die sich effektiv an Vibrationsbedingungen anpassen und ein Lösen von Verbindungen und einen schlechten Kontakt aufgrund von Betriebsvibrationen der Ausrüstung verhindern kann.
Professionelle Eigenschaften von PA66-Material: Die Schale besteht aus PA66-verstärktem Nylonmaterial, das durch Glasfasermodifikationstechnologie verarbeitet wird und strikt der Flammschutzklasse UL94 V-0 entspricht, mit ausgezeichneter Hoch- und Tieftemperaturbeständigkeit (-40℃~105℃), Schlagfestigkeit, chemischer Korrosionsbeständigkeit und Anti-Aging-Leistung. Es verfügt außerdem über eine hervorragende Isolationsleistung, die potenzielle Gefahren wie Leckagen und Kurzschlüsse während der Stromübertragung effektiv isolieren und so strukturelle Festigkeit und elektrische Sicherheit in Einklang bringen kann. Es eignet sich für den langfristigen Einsatz in rauen Industrieumgebungen wie im Freien, bei Feuchtigkeit und starkem Staub, ohne dass es zu Rissen, Verformungen oder Alterung kommt.
IP67 wasserdichte Dichtungstechnologie: Verfügt über eine integrierte, vollständig abgedichtete Struktur mit hochelastischem, wasserdichtem Fluorkautschuk-Dichtungsring, der die Schutzart IP67 erreicht und einen vollständigen Schutz vor Staub und kurzzeitigem Eintauchen in Wasser (1 m Wassertiefe/30 Min.) bietet. Die Dichtungsstruktur ist genau auf das Push-Lock-Design abgestimmt, und der Dichtungsring sitzt nach dem Verriegeln eng, wodurch das Eindringen von Wasserdampf, Staub, Ölflecken, korrosiven Gasen und anderen Verunreinigungen wirksam blockiert, durch Umwelteinflüsse verursachte elektrische Fehler beseitigt, eine stabile und zuverlässige Stromübertragung gewährleistet und die Lebensdauer des Steckverbinders erheblich verlängert werden kann.
Elektrische Leistung und Kontaktzuverlässigkeit: Die Kontakte bestehen aus hochleitfähigem Messingsubstrat mit präziser Goldbeschichtung auf der Oberfläche, Kontaktwiderstand ≤10 mΩ, Isolationswiderstand ≥500 MΩ, Spannungsfestigkeit 500 V AC/1 Minute, Temperaturanstieg ≤30 K, mit stabiler elektrischer Leistung. Die gleichmäßige und dichte Vergoldungsschicht weist eine hervorragende Oxidations- und Verschleißfestigkeit auf, wodurch Leistungsverluste wirksam reduziert, schlechter Kontakt, Signaldämpfung (geeignet für die Übertragung von Hilfssignalen) und andere Probleme bei Langzeitgebrauch vermieden werden können. Die mechanische Einstecklebensdauer beträgt ≥5000 Mal und erfüllt damit die langfristigen Nutzungsanforderungen von Massengeräten.
Strukturdesign und Anwendungsszenarien: Stecker-Buchse-Steckstruktur, kompakte Größe, geeignet für verschiedene Installationslayouts, unterstützt flexible Kabel-zu-Kabel- und Kabel-zu-Platine-Verbindungen. Die Verdrahtungsmethode kann je nach Bedarf Crimpen oder Schweißen sein und passt sich an Drähte von 0,5–2,5 mm² an, mit hoher Montageeffizienz und einfacher späterer Wartung und Austausch. Es wird häufig in industriellen Automatisierungsgeräten, Außenbeleuchtungssystemen, Hilfsgeräten für neue Energie, elektrischen Schiffsgeräten, Sicherheitsstromversorgungsgeräten, fahrzeugmontierten Niederspannungssystemen und anderen Bereichen eingesetzt und eignet sich besonders für Energieübertragungsszenarien mittlerer Leistung mit hohen Anforderungen an Verbindungskomfort, Wasserdichtigkeit und Materialbeständigkeit.

Elektrische Parameter
NAnzahl der Polen	5Pin
Aktuelle Bewertung	20A max.
Nennspannung	300VAC max
Haltbarkeitsspannung	1000 VAC bei 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500 VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1 m / 30 Min.) im gesteckten Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	600VAC max
Aktuelle Bewertung	15A max
Min. Drahtgröße Außendurchmesser	3,0 mm ~ 6,0 mm
Max. Drahtgröße Außendurchmesser	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm²~ 2,5 mm²

Anwendungsbranchen

Wachstumslichter
Kommunikationsanwendung
Produktcodierungsmaschinen
Lagerproduktkodierung
Tintenstrahlsysteme
Sonnensystem
Industrielle Inkjet-Ausrüstung
Elektrische Energieausrüstung
Forensische und pathologische Laborausrüstung
Kommunikationsausrüstung
Schwere Maschinen

Entwurfsskizze

FAQ

1. F: Wie gebe ich eine Bestellung auf? Was ist der Prozess?

A:Der Bestellvorgang ist einfach: 1) Bestätigen Sie die Produktdetails und erhalten Sie eine Proforma-Rechnung (PI); 2) Leisten Sie die Anzahlung wie vereinbart; 3) Wir beginnen mit der Produktion und informieren Sie über den Fortschritt. 4) Bezahlen Sie den Restbetrag vor dem Versand; 5) Vereinbaren Sie die Lieferung und geben Sie Informationen zur Sendungsverfolgung an.

2. F:Sind Ihre Produkte zertifiziert? Welche Zertifizierungen haben Sie?
A:Alle unsere Produkte sind nach RoHS, CE und anderen internationalen Standards zertifiziert. Spezifische Zertifizierungen (z. B. FCC, UL) können auf Anfrage basierend auf Ihrem Zielmarkt bereitgestellt werden.

3. F: Wie kann ich Muster erhalten?

A: Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre genaue Adresse mitteilen, dann kann ich Ihnen sofort Muster zusenden.

4. F: Kann ich ein individuelles Etikett haben?

A: Ja, natürlich können Sie Ihre eigene Handelsmarke und Verpackung erstellen. Wenn Sie die Verpackung entwerfen müssen, steht Ihnen auch ein professioneller Designer zur Verfügung.

Bewertungen & Überprüfung

Gesamtbewertung

5.0

Basierend auf 50 Bewertungen für diesen Lieferanten

Rating-Schnappschuss

Nachstehend wird die Verteilung aller Ratings dargestellt.

5 Sterne

100%

4 Sterne

3 Sterne

2 Sterne

1 Sterne

Alle Bewertungen

L*n

Malaysia Sep 28.2025

Hilfreich (971)

I wasn’t sure which model to choose for our humid climate, so I contacted support before ordering. They were very helpful and guided me step by step. After delivery, they checked in to make sure I was satisfied. The connectors work perfectly in our weather—no leaks, great service!

S*n

United States Jul 18.2025

Hilfreich (1058)

I’ve been buying from this supplier for months, and they never disappoint. The connectors perform great even in wet environments. What I love most is how easy and efficient the whole buying experience is. The sales rep is friendly, responsive, and never pushes unnecessary products. Ordering, tracking, and delivery were all on time without any issues. Great product + great service = long-term partner.

M*n

United States Nov 28.2024

Hilfreich (1160)

We’ve ordered these waterproof connectors three times already. They work great for outdoor LED lighting and industrial equipment. We’ve had no water ingress issues at all, even during heavy rain. The bulk price is good, shipping is fast, and the seller is very responsive. We’ll keep buying.
