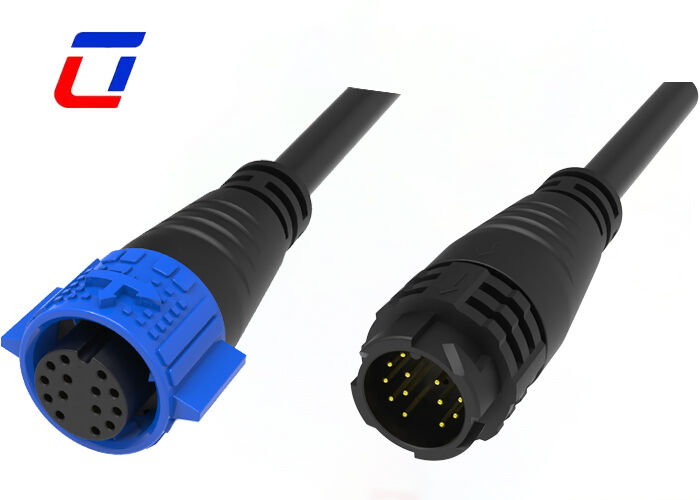

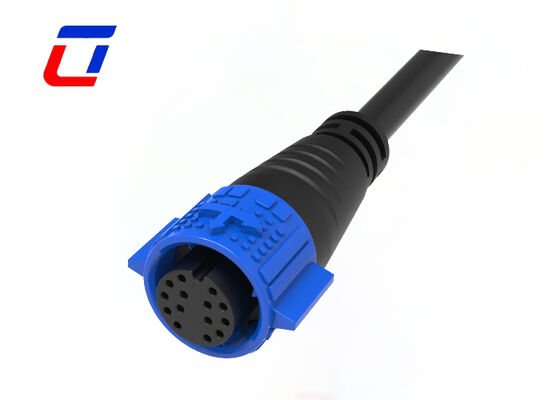

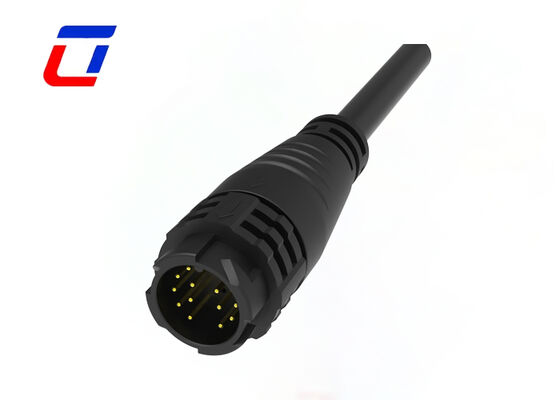

Name: M19 300 V geformter LED-Steuerungs-Schnellanschluss, 14-poliger wasserdichter Kabelanschluss für den Außenbereich
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte wasserdichtes Kabelverbindungsstück

M19 300 V geformter LED-Steuerungs-Schnellanschluss, 14-poliger wasserdichter Kabelanschluss für den Außenbereich

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Material:	Nylon	Schutzstufe:	IP67
Flammwidrigkeitsklasse:	UL94-V0	Farbe:	blau, rot, gelb, schwarz, weiß
Dichtungsmaterial:	Dichtung	Elektrische Funktionen:	Signalübertragung
Hervorheben:	M19 300 V wasserdichter Kabelstecker , 14-poliger LED-Steuerstecker , geformter Schnellstecker für den Außenbereich

14-poliger Stecker, Buchse, M19, 300 V, wasserdicht

Kurze Beschreibung

LED-steuerungsspezifische Konfiguration und Kernparameter: Nimmt ein standardmäßiges M19-Rundgehäuse mit 14-Pin-Präzisionstrennwandanordnung an, das speziell für LED-Steuerungssysteme im Außenbereich entwickelt wurde. Nennspannung 300V, geeignet zur synchronen Übertragung von LED-Antriebs- und Steuersignalen. Die Pin-Core-Trennwände sind für die LED-Stromversorgung, Dimmung und Signalsteuerung verantwortlich, eliminieren Übersprechen und passen genau auf die integrierten Steuerungs- und Stromversorgungsanforderungen von LED-Außenlampen, LED-Displays, LED-Landschaftsbeleuchtung und anderen Geräten und sorgen für ein ausgewogenes Verhältnis zwischen effizienter Übertragung und Steuerungsgenauigkeit.
Vorteile der Molded Integrated Technology: Verwendet professionelle Formtechnologie und integriert das Kabel und das Steckergehäuse durch Spritzguss in einem Stück. Im Gegensatz zu gewöhnlichen konfektionierten Steckverbindern verfügt es über eine bessere Dichtleistung und eine stabilere Struktur, wodurch ein Lösen und Eindringen von Wasser an der Verbindung zwischen Kabel und Steckverbinder wirksam vermieden werden kann. Durch die Unterstützung der Formtechnologie verfügt der Steckverbinder über eine hervorragende Zug- und Biegefestigkeit und passt sich den komplexen Verkabelungsbedingungen im Freien wie Ziehen und Biegen an, und es ist nicht leicht, dass das Kabel bei längerem Gebrauch abfällt und der Kontakt schlecht ist.
Wasserdichter IP67-Schutz für den Außenbereich: Optimiert für raue Außenumgebungen, verfügt über eine vollständig abgedichtete geformte Dichtungsstruktur mit wetterbeständigem Fluorkautschuk-Dichtungsring und erreicht die Schutzart IP67, wodurch vollständige Staubdichtigkeit und 30-minütiger Schutz vor kurzzeitigem Eintauchen in 1 Meter tiefes Wasser gewährleistet sind. Es kann Regen, Tau, Staub, ultravioletten Strahlen und leichter Erosion durch korrosive Medien im Freien wirksam widerstehen, durch Umwelteinflüsse verursachte Unterbrechungen des LED-Steuersignals und Ausfälle der Stromversorgung verhindern und einen stabilen Betrieb von LED-Außengeräten gewährleisten.
Anpassung der Material- und elektrischen Leistung: Die Schale besteht aus wetterbeständigem PA66-verstärktem Nylonmaterial, das durch Glasfasermodifikation und Anti-UV-Behandlung verarbeitet wurde und der flammhemmenden Klasse UL94 V-0 entspricht, mit einem breiten Temperaturbeständigkeitsbereich von -40℃~105℃, Anti-Aging, Schlagfestigkeit und Korrosionsbeständigkeit und passt sich rauen Außenumgebungen an, wie z. B. langfristiger Sonneneinstrahlung und abwechselnd hohen und niedrigen Temperaturen. Die Kontakte bestehen aus hochleitfähigem Messing mit Goldbeschichtung, Kontaktwiderstand ≤10 mΩ, Isolationswiderstand ≥500 MΩ, Spannungsfestigkeit 500 V AC/1 Minute, mit stabiler elektrischer Leistung, reduzierter LED-Steuersignaldämpfung und gewährleistet eine genaue Übertragung von Dimm- und Steuerbefehlen.
Schnelle Verbindungs- und Anwendungsszenarien: Schnelles Plug-in-Design mit Anti-Misplug-Positionierungsstruktur, das ohne Spezialwerkzeug manuell angedockt und demontiert werden kann, wodurch die Installations- und Wartungseffizienz von LED-Außengeräten erheblich verbessert wird. Unterstützt geformte Draht-zu-Draht-Verbindungen, passt sich an 0,5–2,5 mm² LED-Spezialkabel an und wird häufig in der LED-Landschaftsbeleuchtung für den Außenbereich, LED-Straßenlaternen, LED-Anzeigen, dekorativen LED-Leuchten und anderen LED-Außengeräten verwendet. Besonders geeignet für LED-Steuerungssysteme mit hohen Anforderungen an Verbindungsgeschwindigkeit, Wasserdichtigkeit und Kontrollstabilität.

Hauptmerkmale

Push-Lock-Schnellverschlusssystem
Multic-Core-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für kombiniertes Stromsignal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für Signal verfügbar
Feldmontageversion: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Stromstärke 5 A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt, willkommen bei Custom
OEM/ODM willkommen

Elektrische Parameter
NAnzahl der Polen	14Pin
Aktuelle Bewertung	5 Amax.
Nennspannung	300VAC max
Haltbarkeitsspannung	1500 VAC bei 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500 VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1 m / 30 Min.) im gesteckten Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	300VAC max
Aktuelle Bewertung	5A max
Min. Drahtgröße Außendurchmesser	3,0 mm ~ 6,0 mm
Max. Drahtgröße Außendurchmesser	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm²~ 2,5 mm²

Anwendungsbranchen

Wachstumslichter
Kommunikationsanwendung
Produktcodierungsmaschinen
Lagerproduktkodierung
Tintenstrahlsysteme
Sonnensystem
Industrielle Inkjet-Ausrüstung
Elektrische Energieausrüstung
Forensische und pathologische Laborausrüstung
Kommunikationsausrüstung
Schwere Maschinen

Entwurfsskizze

M19 300 V geformter LED-Steuerungs-Schnellanschluss, 14-poliger wasserdichter Kabelanschluss für den Außenbereich 1

FAQ

1. F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik. Befindet sich im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

2. F:Wie gebe ich eine Bestellung auf? Was ist der Prozess?

A:Der Bestellvorgang ist einfach: 1) Bestätigen Sie die Produktdetails und erhalten Sie eine Proforma-Rechnung (PI); 2) Leisten Sie die Anzahlung wie vereinbart; 3) Wir beginnen mit der Produktion und informieren Sie über den Fortschritt. 4) Bezahlen Sie den Restbetrag vor dem Versand; 5) Vereinbaren Sie die Lieferung und geben Sie Informationen zur Sendungsverfolgung an.

3. F: Sind Ihre Produkte zertifiziert? Welche Zertifizierungen haben Sie?

A: Alle unsere Produkte sind nach RoHS, CE und anderen internationalen Standards zertifiziert. Spezifische Zertifizierungen (z. B. FCC, UL) können auf Anfrage basierend auf Ihrem Zielmarkt bereitgestellt werden.

Größe und Tag:

Ansprechpartner: Miss. Gina

Telefon: +86 075523019434
