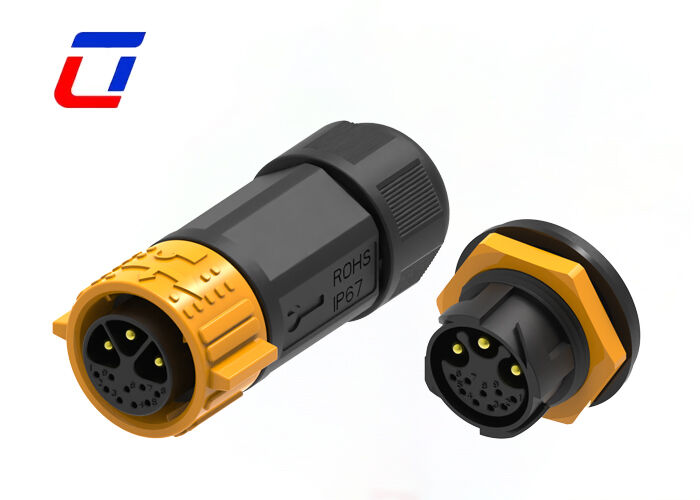

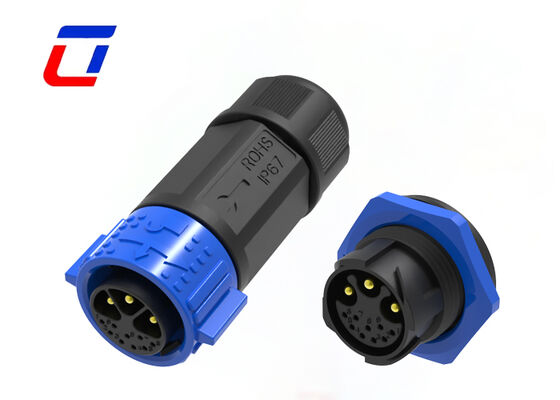

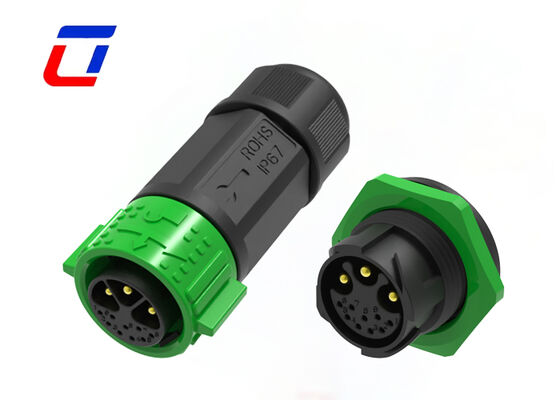

Name: 3+9 Pin M25 15+5A Rundsteckverbinder für die Panelmontage, wasserdichte Steckverbinder für den Außenbereich, Fabriken
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Startseite Produkte Wasserdichtes Verbindungsstück im Freien

3+9 Pin M25 15+5A Rundsteckverbinder für die Panelmontage, wasserdichte Steckverbinder für den Außenbereich, Fabriken

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/T,D/A,D/P,MoneyGram,L/C
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:

3+9 PIN-Stromversorgung und Signal

Wasserdichtigkeitsklasse:

IP67

Temperaturbereich:

-40℃~+105℃

Material:

Nylon

Hervorheben:

M25 Kreislauf-Wasserdichte-Anschluss

15+5A Panel-Anschluss

Außen-Wasserdichte Kreislauf-Anschluss

Multipin-Anschluss Typen von 3+9 Pin M25 30A 300V Außenwasserdichtem Anschluss

Hauptmerkmale

Schnellentlastungssystem mit Schaltschloss
Multicore-Optionen: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin und 2+20Pin
Feldmontage-Version:optional sowohl von Draht zu Draht als auch von Draht zu Brett
Nennstrom 20A bei langem Betrieb
Kabelmontage unterstützt, kundenspezifisch willkommen
OEM/ODM willkommen

Anwendungsbereiche

Kommunikationsanwendung
Maschinen zum Codieren von Erzeugnissen
Inventarproduktcodierung
Inkjet-Systeme
Sonnensystem
Industrie-Tintenstrahlgeräte
Elektrotechnische Geräte
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwermaschinen

Schnelle Details zu 6PinAnschlüsse Männlich weiblich

3+9 Pin Dual-Circuit Design für die integrierte Strom- und Signalübertragung: Die optimierte Pin-Konfiguration unterstützt eine unabhängige 15A Hochstrom-Stromübertragung über 3 Pins und eine 5A Mehrkanal-Signalübertragung über 9 Pins.Die getrennten starken und schwachen Stromkreise vermeiden gegenseitige Störungen, die eine stabile Leistung und eine synchrone Übertragung mehrerer Steuerungs- und Sensoriksignale für komplexe elektronische Steuerungssysteme gewährleistet.
Werkzeugfreier schneller Selbstverriegelungsanschluss: Ausgestattet mit einer elastischen Schnalle, die sich selbst verriegelt, realisiert der Stecker automatisches Klemmen und festes Verriegeln nach dem Stecken ohne Dreh- oder Hilfswerkzeuge.Es unterstützt ein reibungsloses Stecken und müheloses Entsperren, was die Installations- und Wartungseffizienz für die Massenmontage in Fabriken und die tägliche Inspektion von Geräten erheblich verbessert.
Stabiler Aufbau für die Installation integrierter Geräte: Durch die spezielle Einbauplanung für eingebettete Platten ist es präzise positioniert und fest befestigt; es passt gut zu Steuerungen und Kabinenwänden, ohne den Außenraum einzunehmen,Kompatibel mit den Standardöffnungsgrößen der meisten industriellen Geräte und Präzisionsinstrumenten, eignet sie sich hervorragend für die industrielle Massenproduktion.
IP67 Vollversiegelungsschutz für alle Wetterbedingungen im Freien: Der Anschluss ist mit einem hochelastikten, integrierten Silikon-Siegelring ausgestattet, der nach dem Selbstverriegeln lückenlos passt und eine hervorragende Staub-, Wasser- und Feuchtigkeitsdichte bietet.Wirksam gegen RegenerosionEs ist nicht zu verwenden, wenn die Maschine in einem anderen Bereich ist, als in einem anderen Bereich, in dem sich Staub ansammelt, Tau und leichte Ölverschmutzung.
Industrielle Wetterbeständigkeit und Schwingungsbeständigkeit: Das hochfeste, flammhemmende Gehäuse verfügt über eine überlegene Isolierung, Stoßbeständigkeit und Verformungsbeständigkeit.Die engmaschige, selbstverriegelnde Schnalle verhindert eine Lockerung nach langfristigen VibrationenMit seiner hervorragenden UV-Widerstandsfähigkeit, Alterungs- und Korrosionsbeständigkeit gewährleistet er eine langfristige, stabile Lebensdauer in harten industriellen Umgebungen.

Merkmale des Warentyps
Anschlusssystem	Kabel-zu-Kabel
Versiegelbar	- Ja, das ist es.
Verbindungs- und Kontaktendungen auf	Draht und Kabel
Typ des Kreislaufanschlusses	Stecker, Behälter
Muster der Schale	Kunststoffschalen
Art der Ware	Verbindungsgerät
Konfigurationsmerkmale
Anzahl der Positionen	3 + 9
Anzahl der Signalpositionen	9
Kontakte vorinstalliert	- Ja, das ist es.
Elektrische Eigenschaften
Betriebsspannung	Maximal 600 V.
Betriebspannung (VDC)	Maximal 600 V.
Körpermerkmale
Muscheldrüsen	PA66
Typ des Isolationsmaterials für Kreislaufanschlüsse	Thermoplast mit geringer Brandgefahr
Hermetisch versiegelt	- Ja, das ist es.
Eintrittsstil	Seite
Art des Umweltschutzes	Elastomer versiegelt, hermetisch versiegelt
O-Ring-Material	Elastomer versiegelt, hermetisch versiegelt
Umweltschutz	- Ja, das ist es.
Kontaktmerkmale
Kontaktstrom (maximal) (A).	Maximal 15A.
Kontaktart des Kreislaufanschlusses	Steckdose
Mechanische Befestigung
Typ der Verbindungseinrichtung	Kabelmontage (frei hängend)
Typ der Paarungsrichtung	Schlüsselfest
Paarungshaltbarkeit	Mit
Abmessungen
Wirbegröße (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Nutzungsbedingungen
Betriebstemperaturbereich (°C)	-40 ~ 105 °C
IP-Wassersiegelung	IP67
IP-Staubdichtungsgrad	6
Industriestandards
UL-Flammbarkeitsbewertung	UL 94V-0

Produktionsdimension

Weitere technische Einzelheiten

Häufig gestellte Fragen

F1: Was ist die Nennspannung?

A1:Nennspannung, auch als Betriebsspannung bezeichnet, die hauptsächlich vom verwendeten Verbindungsdämmstoff und dem Abstand zwischen den Kontakthöhen abhängt.Einige Komponenten oder Vorrichtungen, die in einer Spannung unter ihrer Nennspannung sind, können ihre Funktionen nicht erfüllen..

Q2: Was ist das?Wie kann ich Proben bekommen?

A2: Es ist mir eine Ehre, Ihnen Proben anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort eine Probe schicken.

F3:Wie wählt man den passenden Stecker?

A3:Sie müssen Folgendes tun:
* Bestätigen Sie aktuelle Bewertung und Anzahl der Kontakte
* Bestätigen Sie, ob der Montage-Stil vorkabeln muss oder nicht.
* Bestätigen Sie Kabelmessung
* Bestätigen Sie die Kabellänge und das Material.
