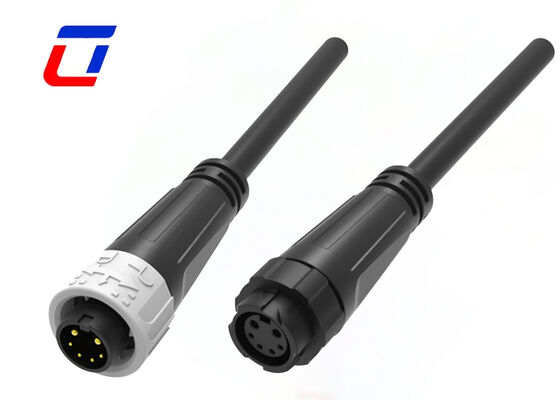

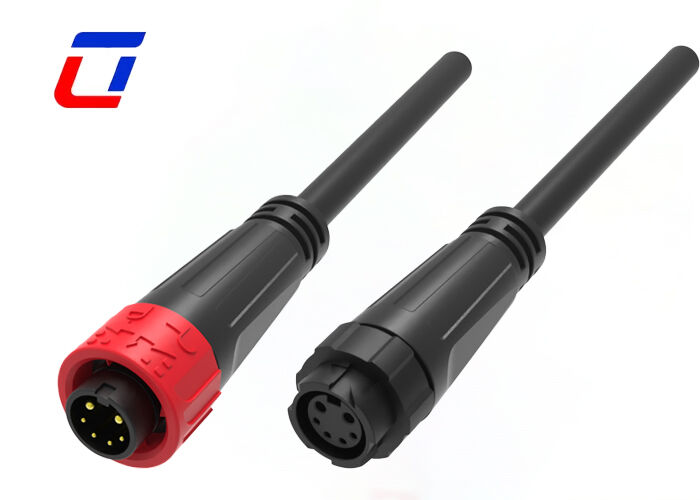

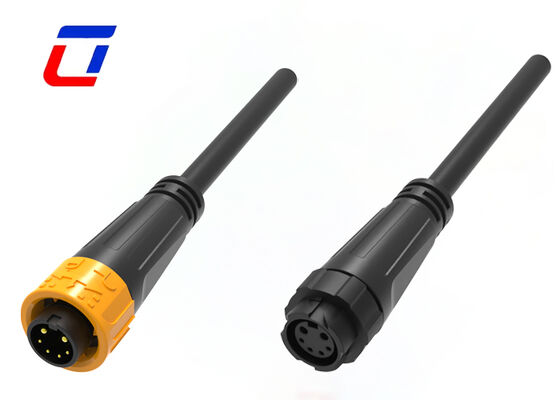

Name: UL94-V0 M16 2+4 Multi-Pin Männlicher weiblicher Steckverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M16
Availability: InStock

Startseite Produkte wasserdichtes Kabelverbindungsstück

UL94-V0 M16 2+4 Multi-Pin Männlicher weiblicher Steckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M16

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Stift:	2+4-polige Stromversorgung und Daten	Typ:	wasserdichter Stecker
Wasserdichtigkeitsniveau:	IP67	Material:	PA66,UL94-V0
Kontaktmaterial:	Messing vergoldet	Betriebstemperatur:	-40℃-+105℃
Hervorheben:	Wasserdichte M16-Anschluss für UL94-V0 , IP67-Verriegelungskabelanschluss , M16 Mehrstift-Konnektor männlich-weiblich

M16 2+4-poliger Kabelstecker, ODM-Industriestrom- und Signalstecker

Der UL94-V0-zertifizierte M16 2+4 mehrpolige Stecker- und Buchsenstecker ist eine feuerbeständige integrierte Verbindungslösung für die kombinierte Strom- und Signalübertragung. Mit einem professionellen 2+4-Pin-Gruppierungsdesign realisiert es eine unabhängige Stromversorgung und Mehrkanal-Signalübertragung in einer kompakten Einheit. Ausgestattet mit der fortschrittlichen, werkzeuglosen Push-Lock-Selbstverriegelungsstruktur und der Wasserdichtigkeit nach IP67 bietet dieser Mini-M16-Steckverbinder überragenden Brandschutz, stabile Leitfähigkeit und gute Anpassungsfähigkeit an die Umwelt für elektrische Anwendungen in der Industrie und im Freien.

Anwendungsbranchen für IP67-Schnellverschluss-Steckverbinder

Wachstumslichter
Kommunikationsanwendung
Produktcodierungsmaschinen
Lagerproduktcodierung
Tintenstrahlsysteme
Sonnensystem
Industrielle Inkjet-Ausrüstung
Elektrische Energieausrüstung
Forensische und pathologische Laborgeräte
Kommunikationsausrüstung
Schwere Maschinen

Produktmerkmale

UL94-V0 Höchste Flammschutzklasse für mehr Sicherheit:Das Steckverbindergehäuse besteht aus feuerhemmendem Material gemäß UL94-V0 und verfügt über selbstverlöschende und flammhemmende Eigenschaften. Es verhindert wirksam die Flammenausbreitung durch Kurzschluss oder Überlaststrom, bietet eine höhere elektrische Sicherheit als herkömmliche Kunststoffsteckverbinder und entspricht vollständig den globalen Industriesicherheitsstandards.
2+4 Multi-Pin-Split-Design für Dual-Power- und Signalfunktion:Das optimierte 2+4-Pin-Layout trennt Stromübertragung und Signalübertragung physikalisch. 2 Pins sorgen für einen stabilen Stromeingang, während 4 Pins unabhängig voneinander Mehrgruppen-Steuersignale ohne Übersprechen übertragen. Dieses All-in-One-Design vereinfacht die Anordnung der Geräteschnittstellen und reduziert die Gesamtmontagekosten.
Werkzeugloser Push-Lock-Selbstverriegelungsmechanismus:Entworfen mit einer intuitiven Push-to-Lock-Struktur anstelle einer herkömmlichen Gewindeverbindung, ermöglicht es ein schnelles und müheloses Stecken mit klarer Verriegelungsrückmeldung. Die stabile Schnallenklemmkraft bietet eine hervorragende Lockerungsfestigkeit gegen mechanische Vibrationen und tägliches Gerätezittern und sorgt so für einen gleichmäßigen und zuverlässigen Kontakt.
IP67-Schutzart für raue Arbeitsbedingungen:Die präzise Dichtungsstruktur gewährleistet nach dem Verriegeln vollständige Dichtheit und blockiert Staub, Regenwasser, Feuchtigkeit und geringfügige Ölverschmutzungen. Es sorgt für eine langfristig stabile Leistung in feuchten Werkstätten, staubigen Umgebungen und Installationen im Freien.
Kompakte M16-Mini-Struktur für die Integration von Leichtbaugeräten:Mit seiner schlanken M16-Außengröße eignet sich dieser platzsparende Steckverbinder perfekt für kompakte Geräteanordnungen und eingebettete Installationen. Dank der universellen Mann-zu-Buchse-Kompatibilität unterstützt es eine standardisierte Massenproduktion und eine bequeme Routinewartung.

M16 2+4 Pin Technische Daten

Elektrische Parameter
Anzahl der Pole	2+4-poliger wasserdichter Stecker
Aktuelle Bewertung	15+5A max.
Nennspannung	300VAC max
Haltbarkeitsspannung	1500 VAC bei 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500 VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1 m / 30 Min.) im gesteckten Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	600VAC max
Aktuelle Bewertung	15A max
Min. Drahtgröße Außendurchmesser	3,0 mm ~ 6,0 mm
Max. Drahtgröße Außendurchmesser	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Designspezifikationen

Häufig gestellte Fragen

F1: Wer ist für die Zollabfertigung verantwortlich? Stellen Sie die erforderlichen Unterlagen zur Verfügung?

A: Wir stellen Ihnen vollständige Zollabfertigungsdokumente (Handelsrechnung, Packliste, Frachtbrief, Zertifizierungsberichte) zur Verfügung. Zollabfertigungsgebühren und Zölle trägt der Käufer (EXW/FOB-Bedingungen). Bei Bedarf können wir Sie bei der Dokumentenerstellung unterstützen.

F2: Wie kann ich meine Sendung verfolgen?

A: Sobald die Ware versandt wurde, senden wir Ihnen die Sendungsverfolgungsnummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder sich für Updates an unser Team wenden.

F3: Wie kann ich Muster erhalten?

A: Es ist mir eine Ehre, Ihnen Muster anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre genaue Adresse mitteilen, dann kann ich Ihnen sofort ein Muster zusenden.
