Name: 300V M16 7-Pin-Wasserdichte Anschlüsse Schubverriegelung Männliches weibliches Kabel zu Kabel-/Boardanschlüssen
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M16
Availability: InStock

Startseite Produkte Wasserdichtes Datenanschluss

300V M16 7-Pin-Wasserdichte Anschlüsse Schubverriegelung Männliches weibliches Kabel zu Kabel-/Boardanschlüssen

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M16

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Stift:	7Pin	Aktuelle Bewertung:	5A für Daten
Schutzstufe:	IP67	Flammwidrigkeitsklasse:	UL94-V0
Kontaktmaterial:	Messing vergoldet	Spezifische Anwendungsszenarien:	Bewässerungssysteme/Industriesensoren
Hervorheben:	Wasserdichte M16-Anschluss mit 300 V , 7 Pinn-Schaltverbindung , M16 Kabel an Bordanschluss

5A M16 Nylon 7-poliger wasserdichter Steckverbinder 300V Daten-Schnellverschluss-Anschluss

Produktübersicht

Dies ist ein wasserdichter 7-poliger M16-Stecker mit einer Nennspannung von 300 V, der eine stabile gleichzeitige Übertragung von Signalen unterstützt. Mit einer vernünftigen Pin-Anordnung und einem hochdichten Verdrahtungsdesign wird Installationsraum gespart. Ausgestattet mit passenden männlichen und weiblichen Köpfen ist es mit zwei gängigen Installationsmethoden kompatibel: Kabel-zu-Kabel und Kabel-zu-Platine. Es zeichnet sich durch große Vielseitigkeit aus und ist vielseitig einsetzbar für Industrieanlagen, Außengeräte, intelligente Geräte und andere Verbindungsszenarien.

Hauptmerkmale

Push-Lock-Schnellverschlusssystem für einfache Installation
Mehrere Kernoptionen: 2Pin-, 3Pin-, 4Pin-, 5Pin-, 7Pin-, 8Pin-, 24Pin-Konfigurationen
Feldmontageversionen: Kabel an Kabel und Kabel an Platine
Unterstützter Kabelkonfektionierungsservice mit kundenspezifischen Optionen verfügbar
OEM/ODM-Dienste willkommen

Produktspezifikationen

Duale Docking-Kompatibilität für flexible Installation:Dieser Steckverbinder verfügt über ein innovatives Dual-Mode-Design und unterstützt sowohl Kabelverbindungen als auch Kabel-zu-Leiterplatten-Verbindungen ohne zusätzliches Zubehör oder strukturelle Änderungen. Es erfüllt die Anforderungen an die geräteübergreifende Verkabelung über große Entfernungen und die Montage eingebetteter Platinen in einem Gerät und reduziert so effektiv die Kosten für die Modellauswahl und den Lagerdruck.
7-poliges High-Density-Layout für effiziente Mehrkanal-Datenübertragung:Die präzise angeordneten 7 unabhängigen Kanäle verfügen über ein isoliertes Übertragungsdesign und unterstützen die synchrone Übertragung mehrerer Sensordaten und Steuersignale. Es eliminiert Signalübersprechen, Datenverlust und Übertragungsverzögerung. Das kompakte Pin-Layout maximiert die Platzausnutzung der M16-Miniaturstruktur und erfüllt die hochpräzisen Dateninteraktionsanforderungen intelligenter Geräte.
300 V hohe Spannungsfestigkeit für erhöhte elektrische Sicherheit:Der Steckverbinder verfügt über eine verdickte, verstärkte Isolationsstruktur und hochwertige Isoliermaterialien und verfügt über eine Nennspannung von 300 V. Es widersteht industriellen Spannungsschwankungen und plötzlichen Hochdruckeinwirkungen, verhindert wirksam elektrische Leckagen, Ausfälle und Kurzschlüsse und gewährleistet einen langfristig stabilen Betrieb in komplexen elektrischen Umgebungen.
Gewindefreie Push-Lock-Struktur für hocheffizienten Betrieb:Die verbesserte selbstsichernde Schnalle vom Drucktyp ermöglicht eine automatische Befestigung nach dem Einsetzen und ein schnelles Lösen durch Drücken. Ohne Verdrehen ist der Montageprozess arbeitssparend und effizient. Die fest verriegelte Struktur bietet hervorragende Antivibrations- und Lockerungsfähigkeiten, um Signalunterbrechungen durch Gerätevibrationen und Kabelzug zu vermeiden.
Vollständig wasser- und staubdichter IP67-Schutz: Durch die Verwendung der Multi-Winkel-Präzisions-Dichtungstechnologie erreicht der Steckverbinder nach dem Verriegeln einen lückenlosen Verschluss. Es blockiert die Verschmutzung durch Regenwasser, Staub, Feuchtigkeit und Öl vollständig und gewährleistet eine genaue und stabile interne Datenübertragung unter offenen, feuchten und staubigen industriellen Arbeitsbedingungen.
Miniaturgröße M16 für die Integration leichter Geräte:Der kompakte M16-Außendurchmesser spart Installationsraum und passt perfekt zum leichten Integrationsdesign von Präzisionsinstrumenten, kleinen intelligenten Geräten und eingebetteten industriellen Steuerungsgeräten. Dank der hochpräzisen männlichen und weiblichen Andocktoleranz ist es vollständig auf die standardisierte industrielle Massenproduktion anwendbar.

Elektrische Parameter

Anzahl der Pole	7Pin
Aktuelle Bewertung	5A max.
Nennspannung	60VAC max
Haltbarkeitsspannung	500 VAC bei 60 s.

Technische Parameter

Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500 VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1 m / 30 Min.) im gesteckten Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Nennspannung	300VAC max
Aktuelle Bewertung	5A max
Min. Drahtgröße Außendurchmesser	3,0 mm ~ 6,0 mm
Max. Drahtgröße Außendurchmesser	8,0 mm ~ 10,0 mm
Maximaler Kabelquerschnittsbereich	0,5 mm² ~ 2,5 mm²

Anwendungsbranchen

Wachstumslichter
Kommunikationsausrüstung
Produktcodierungsmaschinen
Systeme zur Inventarisierung von Produkten
Tintenstrahlsysteme
Sonnensysteme
Industrielle Inkjet-Ausrüstung
Elektrische Energieausrüstung
Forensische und pathologische Laborgeräte
Schwere Maschinen

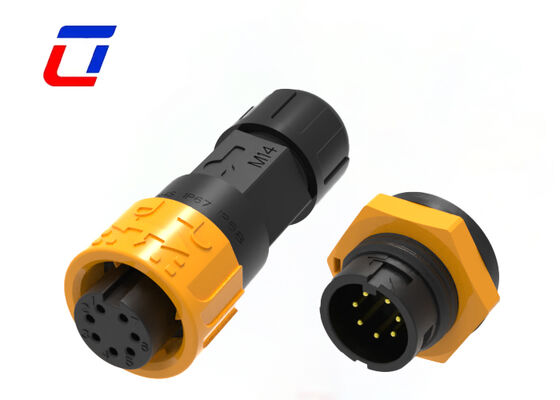

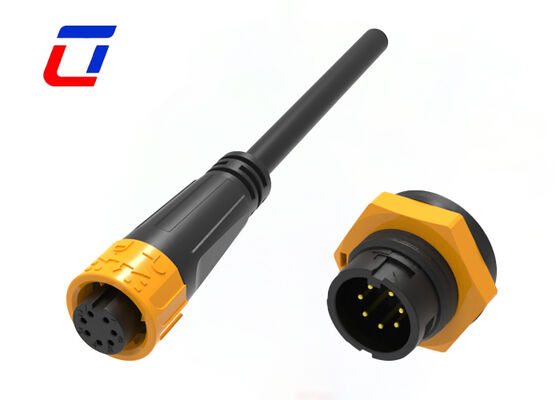

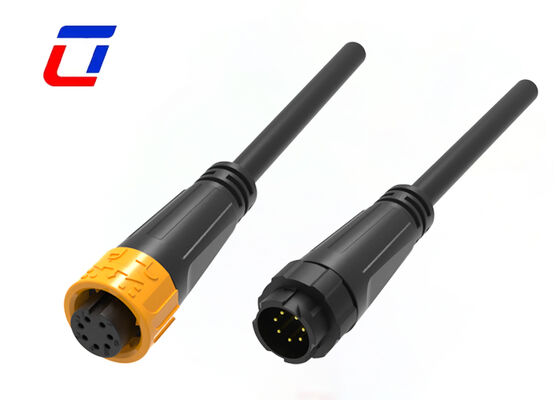

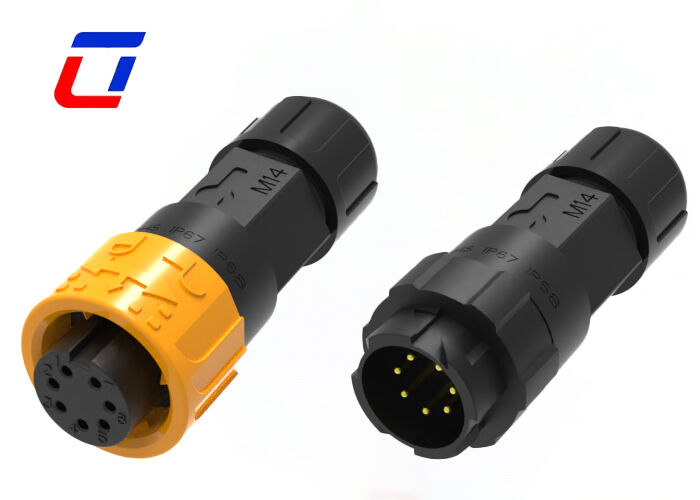

Produktbilder

Häufig gestellte Fragen

Wie kann ich meine Sendung verfolgen?

Sobald die Ware versandt wurde, senden wir Ihnen die Sendungsverfolgungsnummer und den Link zur Logistikplattform. Sie können den Echtzeitstatus online verfolgen oder sich für Updates an unser Team wenden.

Wo befindet sich Ihre Fabrik?

Befindet sich im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China.

Was ist Ihre Mindestbestellmenge (MOQ)?

Es gibt einige unterschiedliche Materialien für Stecker und Kabel. Normalerweise verwenden wir PVC/Nylon-Material für Produktstecker, während für Kabel PVC/Gummi/Silikon-Material verwendet wurde. Selbstverständlich können wir das Material auch nach Ihren Wünschen auswählen.
