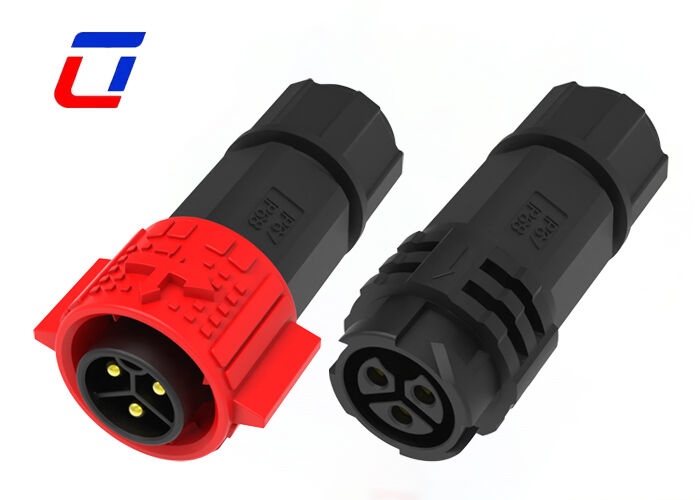

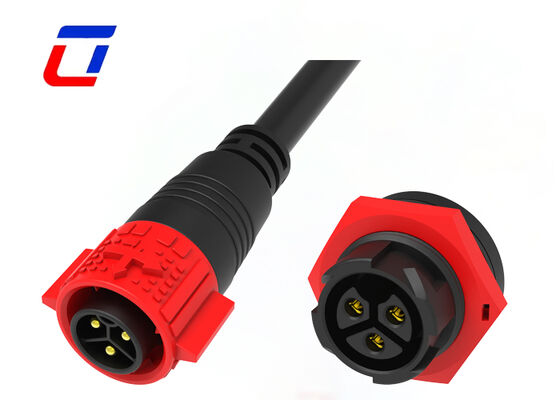

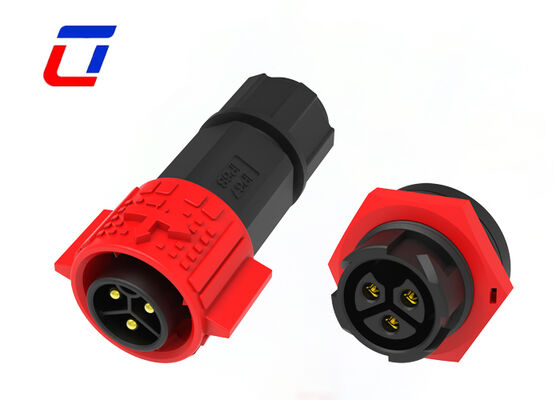

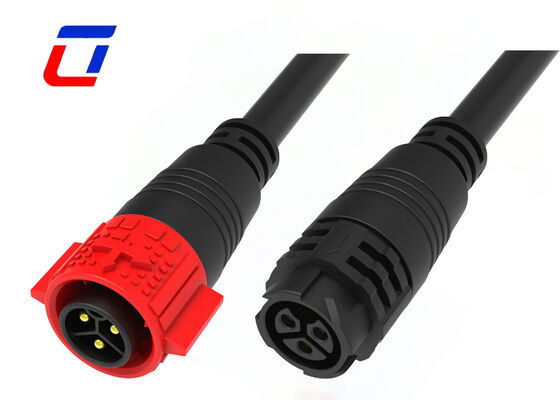

Name: M19 Hochstrom DC 20A IP67 Sonnenanschlüsse 3-Pin-Schnellschließanschluss
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte IP67 wasserdichtes Steckverbinder

M19 Hochstrom DC 20A IP67 Sonnenanschlüsse 3-Pin-Schnellschließanschluss

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Aktuelle Bewertung:	20A für Strom	Material:	PA66 und Messing verzinnt
Nennspannung:	300V	Flammwidrigkeitsklasse:	UL94-V0
Typ:	Kabel-zu-Kabel/Platine	Temperatur:	-40 ~ 105 °C
Hervorheben:	M19 Hochstrom-Solaranschluss , IP67-wasserdichtes Dreipin-Anschluss , 20Ein schneller Solaranschluss

20 A 3-poliger Stromanschluss M19 wasserdichter DC-Schnellanschluss

Produktübersicht

Der Hochstrom-Solarsteckverbinder M19 3Pin 20A ist eine professionelle DC-Stromanschlusskomponente, die speziell für Photovoltaik-Stromversorgungssysteme entwickelt wurde. Ausgestattet mit einer speziellen 3-poligen reinen Gleichstromstruktur ist es auf die hohen Leistungsübertragungsanforderungen von Solarmodulen und Energiespeichergeräten für den Außenbereich ausgelegt. Ausgestattet mit einer gewindefreien, selbstsichernden Quick Lock-Struktur unterstützt es eine werkzeuglose, schnelle Plug-and-Lock-Verbindung. Mit der Allwetter-Wasserdichtigkeit IP67 und der hervorragenden Alterungsbeständigkeit im Freien ist es professionell für langfristige Sonneneinstrahlung, Regenerosion und drastische Temperaturschwankungen optimiert und dient als zuverlässige und verlustarme Stromanschlusslösung für Solar- und Gleichstromsysteme im Freien.

Hauptmerkmale

Artikelname:Wasserdichter M19-Kabelstecker
Spezifikationen:Gerade Stecker-Buchse-Verbindung, gewinkelte Stecker-Buchse-Verbindung, vorn montierte Kabel-zu-Platine, rückseitig montierte Kabel-zu-Platine, integriertes Spritzgießen
Kopplungsart:Selbsthemmend
Anzahl der Pins:2-22 Stifte
Stecker:Montagetyp und Injektionstyp verfügbar
Buchse:Frontmontage, Rückmontage, Leiterplattenmontage
Wasserdichtigkeitsgrad:IP67/IP68
Steckertyp:Montagesicherungsschraube; Montageschweißen; Spritzguss mit Kabel
Drahtstärke:1,0–6,0 mm² (18 AWG–10 AWG)
Verdrahtungsbereich Zusammengebaut:6,0 mm ~ 16 mm; Formteil 6,0 mm ~ 16,5 mm
Haltbarkeit:3000 Mal
Anwendbare Temperatur:-40℃~105℃

Kurze Beschreibung

20A Hochstrom-DC-stabile Übertragung: Der Steckverbinder ist für die Eigenschaften der Photovoltaik-Gleichstromversorgung optimiert und verfügt über verdickte, hochreine Kupferanschlüsse mit extrem niedrigem Leitungswiderstand. Es sorgt für einen stabilen Gleichstrom-Dauerausgang von 20 A bei geringem Temperaturanstieg und minimalem Leistungsverlust unter Volllast. Es unterstützt effektiv den langfristigen Hochleistungsbetrieb von Solarmodulen und Outdoor-Energiespeichern ohne Spannungsschwankungen oder Überlastausfälle.
Vereinfachte 3-Pin-Pure-Power-Architektur: Das optimierte 3-Kern-Pure-Power-Layout eliminiert redundante Signal-Pin-Interferenzen und sorgt so für eine reinere und sicherere Gleichstromkreisübertragung. Es vermeidet Schaltkreisstörungen und schlechte Kontaktrisiken, die bei Photovoltaikanlagen häufig vorkommen, passt sich perfekt dem Dauerbetriebsmodus von Solarstromversorgungsgeräten im Freien an und verbessert die elektrische Sicherheit insgesamt.
Werkzeugloses, selbstsicherndes Quick-Lock-Design: Die verbesserte elastische Schnallenstruktur ermöglicht eine Ein-Schritt-Verriegelung und eine einfache Druckfreigabe. Es sind keine Werkzeuge oder Gewindedrehungen erforderlich, was die Installation und Wartung bei Solarprojekten in großer Höhe und im Feld erheblich vereinfacht. Die stabile Verriegelungsspannung bietet eine hervorragende Lockerungsfestigkeit gegen Gerätevibrationen und Kabelzug.
Vollständiger IP67-Schutz für Solarszenarien im Freien: Der Steckverbinder ist mit integrierten hochelastischen Dichtungen ausgestattet und gewährleistet nach dem Verriegeln eine lückenlose Abdichtung. Es widersteht vollständig Regenwassereinwirkung, Staubansammlung, Tau- und Feuchtigkeitskorrosion und gewährleistet das ganze Jahr über eine stabile Stromkreisverbindung in Freiluft-Photovoltaikkraftwerken, Dachsolaranlagen und Energiespeichergeräten im Freien.
UV-beständiges und alterungsbeständiges Industriegehäuse: Das Gehäuse besteht aus wetterbeständigem, flammhemmendem Material, das ausschließlich für Solaranlagen verwendet wird, und hält langfristiger UV-Strahlung im Freien und extremen Temperaturzyklen stand. Es verhindert Vergilbung, Rissbildung und strukturelle Verformung und sorgt für eine stabile Isolierung und mechanische Leistung für eine längere Lebensdauer im Freien.
Großkalibrige M19-Struktur für Hochleistungsverkabelung: Die erweiterte M19-Hohlraumstruktur nimmt Solarkabel mit großem Durchmesser ohne Extrusion oder Beschädigung auf. Mit seiner höheren strukturellen Tragfähigkeit passt es perfekt zu Photovoltaik-Stromkreisen mit hoher Leistung und überwindet die Einschränkungen kleiner Steckverbinder mit unzureichender Last und engem Verdrahtungsraum.

Technische Spezifikationen

Elektrische Parameter

Anzahl der Pole	3-polig
Aktuelle Bewertung	20A max.
Nennspannung	300VAC max
Haltbarkeitsspannung	1500 VAC bei 60 s.

Technische Parameter

Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500 VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1 m / 30 Min.) im gesteckten Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Nennspannung	600VAC max
Aktuelle Bewertung	15A max
Min. Drahtgröße Außendurchmesser	3,0 mm ~ 6,0 mm
Max. Drahtgröße Außendurchmesser	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Entwurfsskizze

Häufig gestellte Fragen

Was ist die Nennspannung?

Die Nennspannung, auch Betriebsspannung genannt, hängt hauptsächlich vom verwendeten Isoliermaterial des Steckers und dem Abstand zwischen den Kontakten ab. Einige Komponenten oder Geräte, deren Nennspannung unterschritten wird, erfüllen möglicherweise nicht ihre Funktion.

Wie viele Materialien können Sie bereitstellen?

Es gibt einige unterschiedliche Materialien für Stecker und Kabel. Normalerweise verwenden wir PVC/Nylon-Material für Produktstecker, während für Kabel PVC/Gummi/Silikon-Material verwendet wurde. Selbstverständlich können wir das Material auch nach Ihren Wünschen auswählen.

Kann ich ein individuelles Etikett haben?

Ja, natürlich können Sie Ihre eigene Handelsmarke und Verpackung erstellen. Wenn Sie die Verpackung entwerfen müssen, steht Ihnen auch ein professioneller Designer zur Verfügung.
