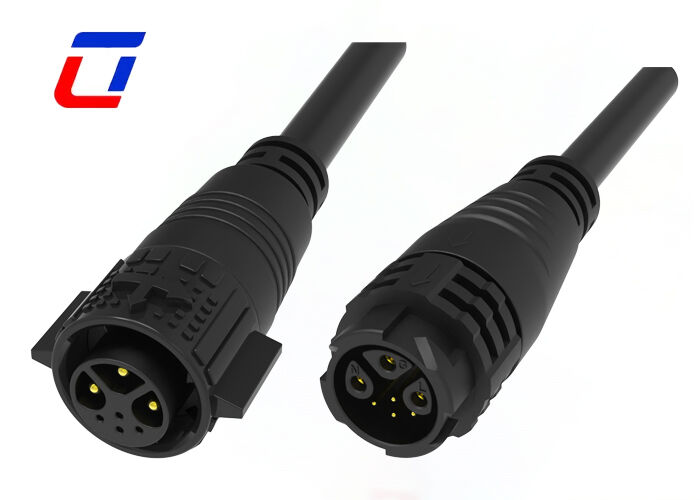

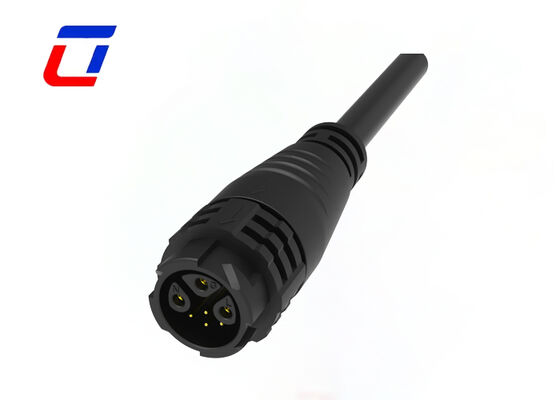

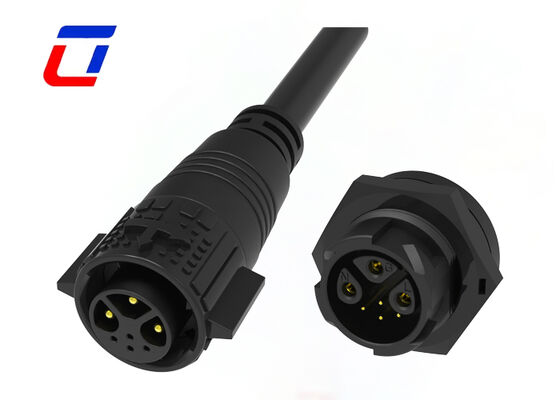

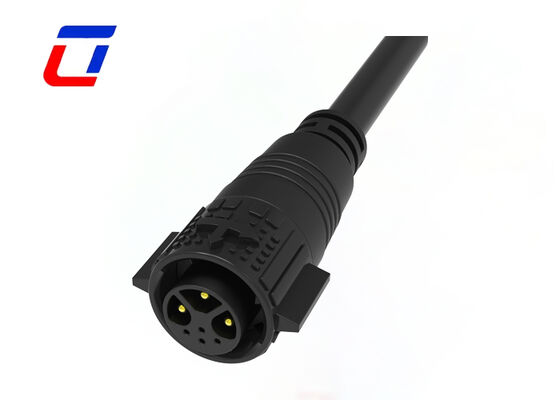

Name: M19 3+4 Pin wasserdichte Drahtanschlüsse 15A+5A 300V IP67 Multi-Pin Männlicher weiblicher Anschluss
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte wasserdichtes Kabelverbindungsstück

M19 3+4 Pin wasserdichte Drahtanschlüsse 15A+5A 300V IP67 Multi-Pin Männlicher weiblicher Anschluss

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Stift:	3+4Pin	Nennspannung:	300V
Aktuelle Bewertung:	20A	Material:	Nylon
Schutzstufe:	IP67	Temperatur:	-40~+105℃
Hervorheben:	M19 wasserdichte Drahtanschlüsse IP67 , Wasserdichtes Kabelanschluss mit 3+4 Pins , Wasserdichtes Anschluss für männliche und weibliche Anschlüsse 300 V

M19 Männlicher weiblicher Anschluss 300V Außen 3+4 Pin Strom- und Signalanschluss

Produktübersicht

Der M19 3+4 Pin IP67 wasserdichte männliche und weibliche Drahtanschluss ist eine einzigartige Hybridanschlusslösung mit geteiltem Strom.Unterschiedlich zu herkömmlichen Steckverbindern mit einheitlicher Stromspezifikation, verfügt es über eine differenzierte Stromlastkonstruktion: 3 Pins unterstützen eine 15A-Hochstrom-Hauptstromversorgung, während 4 Pins ein 5A-Niedrigstromsignal und eine Hilfsstromübertragung verwalten.mit einer Spannungsbeständigkeit von 300 V und mit IP67-Wasserdichtheit und Werkzeugfrei-Sperrkonstruktion, erfüllt dieser Steckverbinder perfekt die doppelten Anforderungen von Hochleistungsstromversorgung und Präzisionssignalübertragung für Hybridgeräte und optimiert damit das interne Verkabelungslayout erheblich.

Kurze Beschreibung

3+4 Split-Current-Design für Dual Power & Signal Matching: Die wissenschaftliche Pin-Gruppierung trennt Stromkreis und Signalkreis unabhängig voneinander.Die 4-Pin-Hilfgruppe unterstützt eine 5A-Niedrigstromübertragung für Sensoren und SteuersignaleDie physikalische Isolierung verhindert Lastkonflikte und Signalüberspannungen und gewährleistet sowohl die Leistungsstabilität als auch die Signalgenauigkeit.
300V Hochspannungswiderstand für die industrielle Sicherheit: Der Steckverbinder besteht aus einer verdickten, integrierten Isolationsstruktur, die bis zu einer Nennspannung von 300 V standhält und sofortigen Spannungsüberspannungen und Schaltkreisfluktuationen standhält.Es verhindert effektiv elektrische Leckagen., Kurzschluss- und Isolationsfehler, die eine zuverlässige elektrische Sicherheit für Industrie- und Außenelektrogeräte gewährleisten.
IP67 vollständig wasserdicht und staubdicht: Die mehrschichtige Ringdichtung bietet einen vollständig geschlossenen Schutz nach der Paarung von Männchen und Weibchen, wodurch Regenwasser, Staubansammlung, Feuchtigkeit und Leichtölkontamination vollständig verhindert werden.Anpassung an einen langfristigen stabilen Betrieb in feuchten Bedingungen, staubige und harte Arbeitsumgebungen im Freien.
Werkzeuglose Selbstverschließungs- und Vibrationsschutzstruktur: Die präzise Übereinstimmung von Mann und Frau sorgt für ein reibungsloses Stecken und eine enge Befestigung.mit einer hervorragenden Fähigkeit zur Verhinderung von Lockerungen und Vibrationen, verhindert es wirksam, dass durch Vibrationen der Anlagen und Kabelziehung ein intermittierender Anschluss entsteht.
Widerstandsfähig gegen hohe Temperaturen und lange Lebensdauer: Hergestellt aus wetterbeständigem, modifiziertem Kunststoff und oxidierungsfesten Leitungen, arbeitet es stabil bei -40°C bis +105°C. Es widersteht niedrigem Riss, hohem Alterungstemperatur,UV-Strahlung und leichte Korrosion, geeignet für verschiedene regionale und ökologische Arbeitsbedingungen.

Hauptmerkmale

Schnellentlastungssystem mit Schaltschloss
Multicore-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für das kombinierte Leistungssignal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für verfügbares Signal
Feldmontage-Version: sowohl Draht-zu-Draht- als auch Draht-zu-Board-Optionen
Nennstrom 20A bei langem Betrieb
Kabelmontage unterstützt
OEM/ODM willkommen

Technische Spezifikation

Elektrische Parameter
Zahl der Polen	3+4Pin
Aktuelles Rating	20A max.
Nennspannung	300VAC max.
Haltbarkeitsspannung	Bei der Anlage sind die folgenden Anforderungen zu beachten:
Technische Parameter
Kontaktwiderstand	10 mΩ max.
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40 °C ~ +105 °C
IP-Klasse	IP67 (1m / 30min), wenn gekoppelt
Schimmelstoff	PA66
Kontaktmaterial/Endmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Anwendungsbereiche

Wachstumslampen
Kommunikationsanwendung
Maschinen zum Codieren von Erzeugnissen
Inventarproduktscodierung
Inkjet-Systeme
Sonnensystem
Industrielle Tintenstrahlgeräte
Elektrotechnische Geräte
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwermaschinen

Betriebsparameter

Nennspannung	600VAC max.
Aktuelles Rating	20A max.
Min. Drahtgröße OD	3.0mm ~ 6.0mm
Maximale Drahtgröße	8.0mm ~ 10.0mm
Max. Querschnittsfläche des Kabels	0.5 mm2 ~ 2,5 mm2

Entwurfsbeschreibung

Häufig gestellte Fragen

F: Sind Sie eine Fabrik oder Handelsgesellschaft?

A: Wir sind eine Fabrik in Ulinkcon, Bao'an, Shenzhen, China.

F: Wer ist für die Zollabfertigung verantwortlich?

A: Wir stellen Ihnen vollständige Zollabfertigungsunterlagen (Handelskonto, Verpackungsliste, Konnossement, Zertifizierungsberichte) zur Verfügung.Die Zollabfertigungsgebühren und -zölle werden vom Käufer getragen (EXW/FOB-Bedingungen)- Wir können bei der Vorbereitung von Dokumenten helfen, wenn nötig.

F: Wie kann ich meine Sendung verfolgen?

A: Sobald die Ware versandt ist, senden wir Ihnen die Tracking-Nummer und den Link zur Logistikplattform.

Größe und Tag:
