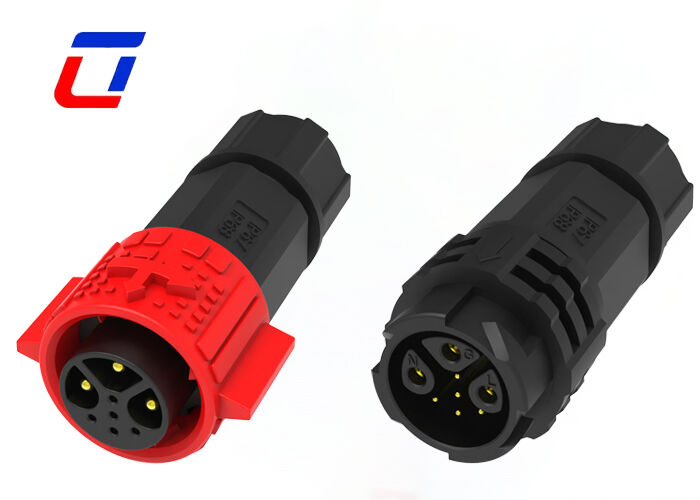

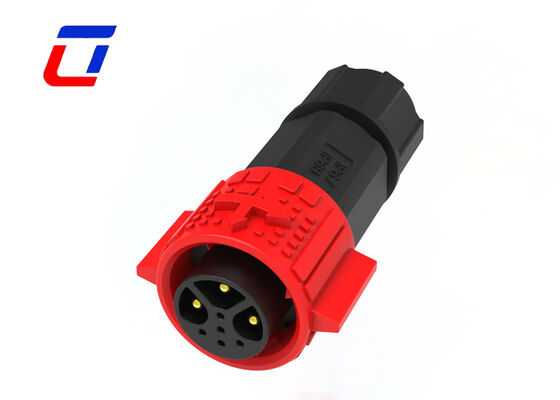

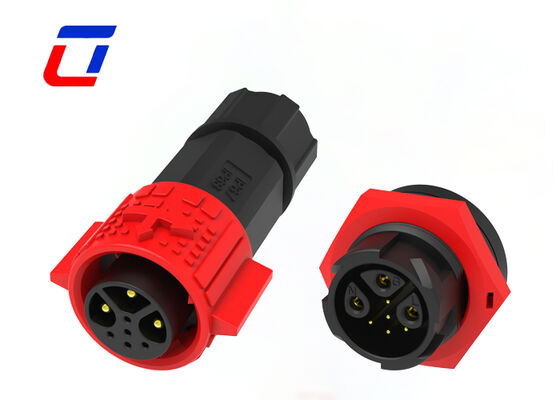

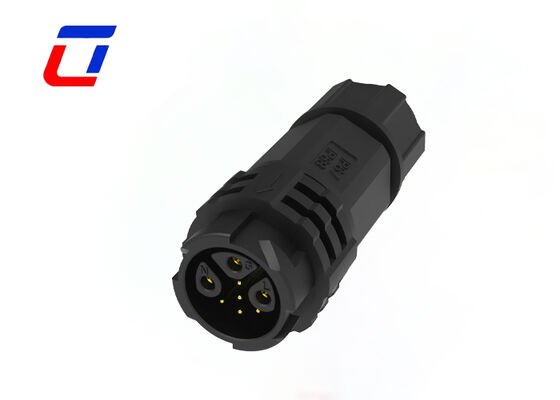

Name: M19 3+5 Multi-Pin-Anschluss Typen ODM IP67 Wasserdichtes Stromsignalanschluss
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichtes Kreislaufanschluss

M19 3+5 Multi-Pin-Anschluss Typen ODM IP67 Wasserdichtes Stromsignalanschluss

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Aktuelle Bewertung:	15A	Nennspannung:	300V
Stift:	3+5 Multi-Pin	Steckertyp:	Schnellverbinder
Material:	Nylon	Geschlecht:	Von Mann zu Frau
Hervorheben:	Wasserdichtes Verbindungsstück der Energie M19 , IP67-Signalstecker , ODM-Mehrspinn-Anschluss

15 A wasserdichter Datenkabelstecker, 3 + 5-polige M19 IP67-Rundsteckverbinder

Kurze Beschreibung

Der mehrpolige wasserdichte Steckverbinder M19 3+5 ist eine anpassbare industrielle Verbindungslösung mit professioneller ODM-Unterstützung. Mit einem einzigartigen 3-Leistungs- und 5-Signal-Pin-Trennungsdesign realisiert es eine integrierte synchrone Übertragung von Hochleistungsstrom und Mehrkanal-Präzisionsdaten. Ausgestattet mit vollständiger Wasser- und Staubdichtigkeit gemäß IP67 und einer werkzeuglosen Schnellverschlussstruktur bietet dieser Standard-M19-Rundsteckverbinder eine hervorragende Anpassungsfähigkeit an die Umgebung und Montageflexibilität. Es ist ein äußerst praktisches, passendes Zubehör für nicht standardmäßige Geräte, maßgeschneiderte industrielle Steuerungsprojekte und elektromechanische Systeme im Außenbereich.

3+5 getrenntes Pin-Design für unabhängige Strom- und Signalübertragung: Die spezielle Pin-Gruppierung trennt Strom- und Signalkreise physisch. Drei dedizierte Pins sorgen für eine stabile Hauptstromversorgung für den Gerätebetrieb, während fünf unabhängige Pins Steuersignale und Sensordaten separat übertragen. Dadurch werden Schaltungsübersprechen und Signalstörungen vollständig vermieden und gleichzeitig eine stabile Leistungsabgabe und eine genaue Datenübertragung gewährleistet.
Umfassender ODM-Anpassungsservice: Dieser anpassbare Steckverbinder unterstützt umfassende ODM-Modifikationen, einschließlich Pin-Definition, Kabelspezifikation, Verkabelungsprozess, Erscheinungsfarbe und Strukturgröße. Es kann perfekt auf die individuellen Anforderungen von nicht standardmäßigen Industrieanlagen, kundenspezifischen intelligenten Geräten und speziellen elektromechanischen Systemen zugeschnitten werden und unterstützt so eine differenzierte Produktentwicklung.
IP67 Allwetter-Wasser- und Staubschutz: Durch die Verwendung einer mehrschichtigen Verbunddichtungstechnologie mit hochfesten Silikondichtungen erreicht der Steckverbinder nach dem Verriegeln eine lückenlose, dichte Abdichtung. Es widersteht effektiv dem Eintauchen in Regenwasser, Staubansammlungen, Kondensation und leichter Ölverschmutzung und gewährleistet einen zuverlässigen Langzeitbetrieb in Freiluftumgebungen, feuchten Werkstätten und staubigen Industriestandorten.
Werkzeuglose Schnellverriegelung und Anti-Vibrations-Leistung: Die verbesserte selbstsichernde Struktur der elastischen Schnalle ermöglicht das Einstecken und Verriegeln in einem Schritt ohne Gewindedrehen oder Hilfswerkzeuge, was die Installations- und Wartungseffizienz erheblich verbessert. Die stabile Klemmkraft verhindert lose Verbindungen und zeitweilige Signalausfälle, die durch langfristige Gerätevibrationen und Kabelspannungen verursacht werden.
Weittemperaturbeständiges Industriegehäuse: Das aus verstärktem, modifiziertem technischem Kunststoff gefertigte Gehäuse arbeitet stabil von -40℃ bis +105℃. Es vermeidet Versprödung bei niedrigen Temperaturen und erweichende Alterung bei hohen Temperaturen, verfügt über eine ausgezeichnete UV-Beständigkeit und Korrosionsbeständigkeit und passt sich langfristig wechselnden rauen Arbeitsbedingungen im Freien und in der Industrie an.

Elektrische Parameter
NAnzahl der Polen	3+5Pin
Aktuelle Bewertung	15A max.
Nennspannung	300VAC max
Haltbarkeitsspannung	1500 VAC bei 60 s.

Hauptmerkmale

Push-Lock-Schnellverschlusssystem
Multic-Core-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für kombiniertes Stromsignal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für Signal verfügbar
Feldmontageversion: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Stromstärke 20 A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt, willkommen bei Custom
OEM/ODM willkommen

Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500 VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1 m / 30 Min.) im gesteckten Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	300VAC max
Aktuelle Bewertung	5A max
Min. Drahtgröße Außendurchmesser	3,0 mm ~ 6,0 mm
Max. Drahtgröße Außendurchmesser	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm²~ 2,5 mm²

Anwendungsbranchen

Wachstumslichter
Kommunikationsanwendung
Produktcodierungsmaschinen
Lagerproduktkodierung
Tintenstrahlsysteme
Sonnensystem
Industrielle Inkjet-Ausrüstung
Elektrische Energieausrüstung
Forensische und pathologische Laborausrüstung
Kommunikationsausrüstung
Schwere Maschinen

Entwurfsskizze

FAQ

1. F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik. Befindet sich im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

2. F: Wie kaufe ich meine Produkte?
A: Sie müssen wie folgt vorgehen:
* Bestätigen Sie die aktuelle Bewertung und die Anzahl der Kontakte
* Bestätigen Sie den Montagestil
* Bestätigen Sie die Kabelstärke
* Bestätigen Sie Kabellänge und Material.

3. F: Wer ist für die Zollabfertigung verantwortlich? Stellen Sie die erforderlichen Unterlagen zur Verfügung?

A: Wir stellen Ihnen vollständige Zollabfertigungsdokumente (Handelsrechnung, Packliste, Frachtbrief, Zertifizierungsberichte) zur Verfügung. Zollabfertigungsgebühren und Zölle trägt der Käufer (EXW/FOB-Bedingungen). Bei Bedarf können wir Sie bei der Dokumentenerstellung unterstützen.
