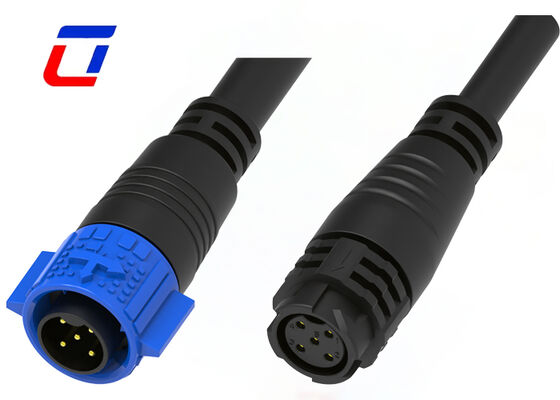

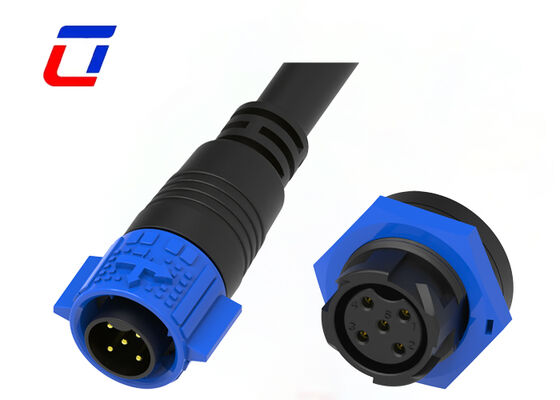

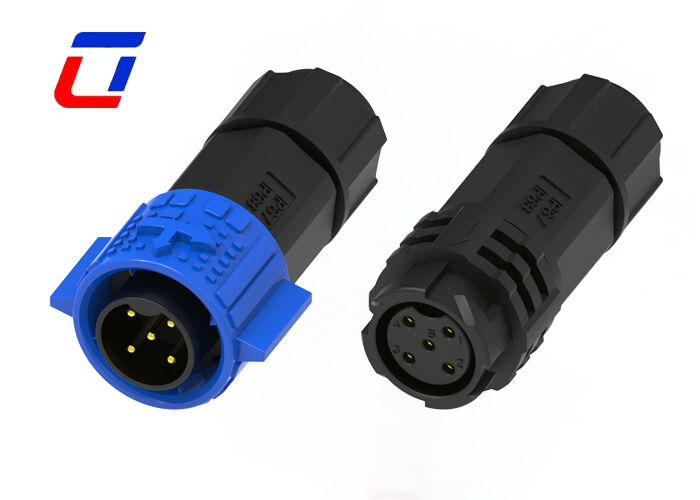

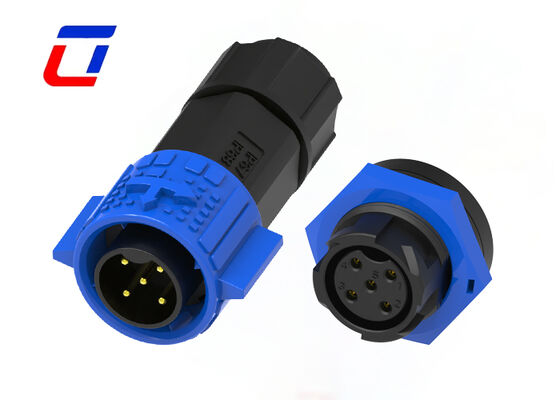

Name: M19 5 Pin 20A Strom-DC-Wasserdichtes Steckverbinder Schaltverriegelung Männliches weibliches Steckverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichtes Verbindungsstück im Freien

M19 5 Pin 20A Strom-DC-Wasserdichtes Steckverbinder Schaltverriegelung Männliches weibliches Steckverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Stift:	5-poliger Stromanschluss	Nennspannung:	300V
Material:	Nylon	Flammwidrigkeitsklasse:	UL94-V0
Betriebstemperatur:	-40℃~+105℃	Geschlecht:	Von Mann zu Frau
Hervorheben:	Wasserdichter M19-Stromanschluss , 20-A-Drucksteckverbinder , 5-poliger Gleichstromanschluss

5 Pins Kreislauf M19 PA66 300V Wasserdichtes Stromanschluss von Mann zu Frau

Hauptmerkmale

Schnellentlastungssystem mit Schaltschloss
Multicore-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für das kombinierte Leistungssignal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für verfügbares Signal
Feldmontage-Version:optional sowohl von Draht zu Draht als auch von Draht zu Brett
Nennstrom 20A bei langem Betrieb
Kabelmontage unterstützt, kundenspezifisch willkommen
OEM/ODM willkommen

Kurze Beschreibung

Der M19 5Pin 20A Gleichstrom-Wasserdichte-Anschluss ist ein industriell ausgestatteter Verbindungskomponent, der speziell für Leistungssysteme mit Gleichstrom ausgelegt ist.Es unterstützt eine stabile 20A-Großstromübertragung und erfüllt die doppelten Anforderungen an eine Hochleistungs-Gleichstromversorgung und eine HilfssignalübertragungMit einer werkzeugfreien Push-Lock-Selbstverschlussstruktur ermöglicht es eine schnelle Plug-and-Play-Montage. Mit IP67-Wasser- und Staubdichtheit und hoher TemperaturbeständigkeitDieser Standard-M19-Anschluss bietet eine stabile elektrische Leistung und eine starke Umweltanpassungsfähigkeit., die als zuverlässige standardisierte Verkabelungslösung für Gleichstrom-Industriesteuerung und Außenelektromechanische Geräte dient.

20A Hochstrom-Gleichstrom-Low-Loss-Übertragung: Optimiert für Gleichstromversorgungsszenarien, nimmt der Stecker verdickte und erweiterte leitfähige Endgeräte an, um die Leitfläche zu erweitern.Es unterstützt kontinuierlichen 20A Nennstrombetrieb mit niedrigem Temperaturanstieg und minimalem LeistungsverlustEs verhindert effektiv Erwärmung, Spannungsabfall und Stromausfall unter starker Last und gewährleistet langfristigen stabilen Betrieb von Hochleistungs-Gleichstromgeräten.
Universal 5-Pin integriertes Layout: Die gut angeordneten 5 Pins mit unabhängiger Isolierung unterstützen zwei Arbeitsmodi: reine Gleichstromversorgung und Leistungs- + Signalhybridübertragung.Es verhindert Kreislaufüberspannungen und Kurzschlussrisiken, und ist sehr kompatibel mit den gängigen elektromechanischen Gleichspannungsgeräten der M19-Spezifikation und intelligenten Steuerungen für standardisierte Batch-Verkabelung.
Werkzeugfreie Schaltvorrichtung gegen Vibrationen: Durch die modernisierte schnürlose Schaltvorrichtung wird die automatische Verriegelung nach dem Einlegen und die einfache Freisetzung durch Drücken ermöglicht.Die fest verschlossene Struktur bietet eine hervorragende Schwingungs- und Zugfestigkeit, wodurch verborgene Probleme von schlechtem Kontakt und lockerer Verbindung durch den langfristigen Betrieb der Geräte und die Spannung der Kabel beseitigt werden.

Elektrische Parameter
NUmber von Polen	5Pin
Aktuelles Rating	20A max.
Nennspannung	300VAC max.
Haltbarkeitsspannung	1000VAC @ 60 s.

Technische Parameter
Kontaktwiderstand	10 mΩ max.
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40 °C ~ +105 °C
IP-Klasse	IP67 (1m / 30min), wenn gekoppelt
Schimmelstoff	PA66
Kontaktmaterial/Endmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	600VAC max.
Aktuelles Rating	15A max.
Min. Drahtgröße OD	3.0mm ~ 6.0mm
Maximale Drahtgröße	8.0mm ~ 10.0mm
Max.Kabelquerschnittfläche	0.5 mm²~ 2,5 mm²

Anwendungsbereiche

Wachstumslampen
Kommunikationsanwendung
Maschinen zum Codieren von Erzeugnissen
Inventarproduktcodierung
Inkjet-Systeme
Sonnensystem
Industrie-Tintenstrahlgeräte
Elektrotechnische Geräte
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwermaschinen

Entwurfsbeschreibung

Häufig gestellte Fragen

1.F: Gibt es einen Rabatt für Großbestellungen?

A: Ja, wir bieten für Großbestellungen abgestufte Rabatte an. Je mehr Sie bestellen, desto wettbewerbsfähiger ist der Preis. Bitte teilen Sie uns Ihre erwartete Menge für ein maßgeschneidertes Angebot mit.

2F:Sind Ihre Produkte zertifiziert?
A:Alle unsere Produkte sind nach RoHS, CE und anderen internationalen Standards zertifiziert. Spezifische Zertifizierungen (z.B. FCC, UL) können auf Anfrage basierend auf Ihrem Zielmarkt bereitgestellt werden.

3F: Wie kann ich Proben bekommen?

A: Es ist mir eine Ehre, Ihnen Proben anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort eine Probe schicken.

Bewertungen & Überprüfung

Gesamtbewertung

5.0

Basierend auf 50 Bewertungen für diesen Lieferanten

Rating-Schnappschuss

Nachstehend wird die Verteilung aller Ratings dargestellt.

5 Sterne

100%

4 Sterne

3 Sterne

2 Sterne

1 Sterne

Alle Bewertungen

Netherlands Sep 5.2025

Hilfreich (569)

Eerlijk gezegd, we hadden niet verwacht dat ze zo goed zouden werken! Ze zijn waterdicht, stabiel en de verbinding blijft strak, ook na lang gebruik. De pre-sales team heeft ons geholpen met de juiste maat te kiezen.

E*l

Estonia Nov 30.2024

Hilfreich (2102)

The pre-sale and after-sale service were both excellent. The seller replied quickly to all my questions and was very patient and professional. They even followed up after delivery to make sure I was satisfied. Great service!

D*l

Peru Oct 17.2024

Hilfreich (1280)

I’m really happy with the customer service. They helped me choose the right product and solved all my doubts before purchase. After I received the items, they still supported me patiently. Very responsible seller.
