Name: M19 2+20 Kreisförmige Multi-Pin-Anschlüsse Kunststoff PA66 Leistungsdaten Schnellschließverbinder
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte Wasserdichter Stecker-Sockel

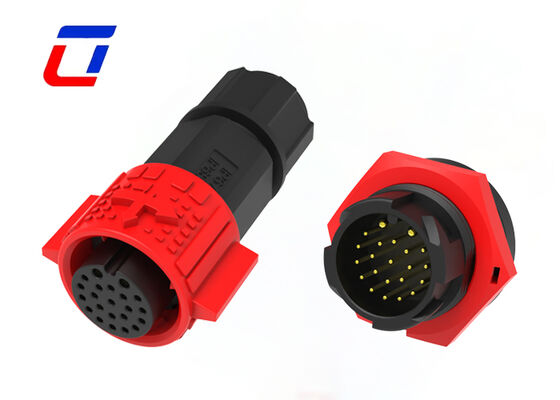

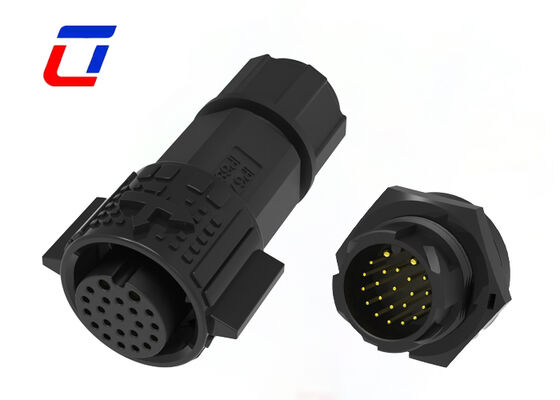

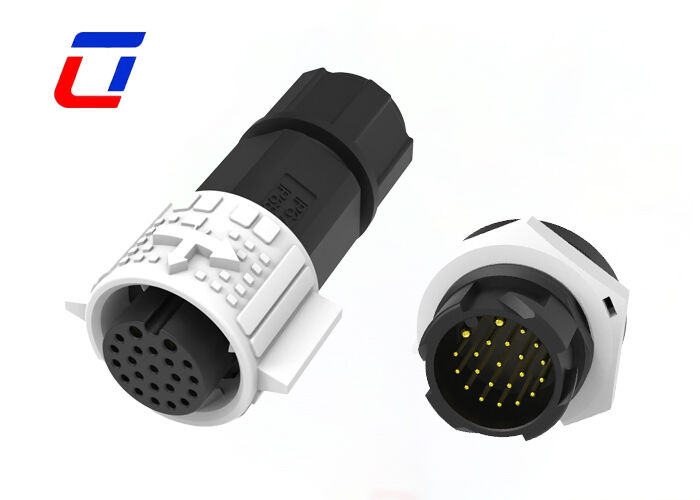

M19 2+20 Kreisförmige Multi-Pin-Anschlüsse Kunststoff PA66 Leistungsdaten Schnellschließverbinder

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Material:	PA66 und Kupferlegierung	Schutzstufe:	IP67
Flammwidrigkeitsklasse:	UL94-V0	Farbe:	Weiß Blau Rot Schwarz Gelb
Verbindungsmodus:	Druckverschluss	Nennspannung:	300V
Hervorheben:	M19 runder mehrpoliger Steckverbinder , wasserdichter PA66-Schnellverschluss-Steckverbinder , Stromdaten-Steckverbinder aus Kunststoff PA66

IP67 20A wasserdicht Multi 2 Pin für Stromanschlüsse M19 20 Pin Datenanschluss

Kurze Beschreibung

Der M19 2+20 mehrspinnige Kreislaufanschluss ist ein integriertes Hybrid-Strom- und Signalanschlusskomponent, das mit hochwertigem flammschutzfähigem PA66-Material geformt wurde.mit einem einzigartigen 2-Leistungs- + 20-Signal-Pin-Trennungsdesign, übernimmt es unabhängig voneinander die Stromversorgung der Hauptgeräte und die Mehrkanal-Datenübertragung in einem kompakten Steckverbinder.es löst effektiv die Kabel Chaos und Signal Störungen Probleme der traditionellen separaten SteckverbinderMit stabiler elektrischer Leistung und hoher Integration ist es eine ideale Verkabelungslösung für kompakte und hochpräzise intelligente industrielle Geräte.

2+20 Unabhängige Strom- und Signalisolation: Die wissenschaftliche Funktions-Pin-Gruppierung ermöglicht die physikalische Isolierung zwischen Stromkreis und Signalkreis.Während 20 Hochdichte-Signalpins mehrere Sensorgruppen übertragen, Steuerung und Kommunikationsdaten synchron. Es vermeidet vollständig Leistungsbelastung Störungen und Signal Crosstalk,Sicherstellung einer zeitfreien und hochpräzisen Signalübertragung bei gleichzeitiger Erhaltung einer stabilen Stromversorgung.
Premium-Flammhemmer PA66 Gehäuse: Das Gehäuse ist vollständig mit modifiziertem PA66-Technikkunststoff geformt und erreicht die Flammschutzstufe UL94 V-0. Es weist eine hervorragende Zähigkeit, Stoßfestigkeit und Verformungsbeständigkeit auf.mit einer Breite von mehr als 20 mm,Es unterhält eine stabile Strukturleistung im breiten Temperaturbereich von -40°C bis +105°C, mit hervorragender UV-Alterungsbeständigkeit und chemischer Korrosionsbeständigkeit für langfristigen industriellen Betrieb.
Hochdichte-Integration vereinfacht komplexe Verdrahtungen: Die 20-Kern-Ultra-große Signalkanalkapazität integriert Dutzende von Steuersignalen in einem einzigen Steckverbinder und ersetzt die traditionelle Verkabelungsmethode mit mehreren verteilten Steckverbänden.Es reduziert erheblich Maschinenmontage Löcher und externe Schnittstellen, optimiert das interne Gurt-Layout, senkt die Leistungsstörungsrate und verbessert die Integration und Ästhetik der Ausrüstung.
Werkzeugfreie Schnellverriegelung und Antivibrationsleistung: Durch die verbesserte Selbstverriegelungsstruktur der Presse können automatisch in einem Schritt geschlossen und manuell freigegeben werden, ohne Werkzeuge oder Gewinde zu verwenden.Es verbessert die Massenproduktion und die tägliche WartungDie fest verschlossene Struktur bietet eine starke Anti-Lockerung und Anti-Spannung Fähigkeit, um sich an langfristige Vibrationen der Ausrüstung und Kabel ziehen.
Hochpräzise Endgeräte für eine stabile Übertragung: mit hochpräzisen leitfähigen Kernen mit ultra-niedrigem Kontaktwiderstand und ausgezeichneter Oxidationsbeständigkeit gebaut.während der Signalkanal empfindliche und stabile Datenübertragung ohne Drift oder Verzögerung realisiert, die die hohen elektrischen Anforderungen an präzise elektronische Steuerungssysteme vollständig erfüllen.
Standard-M19 Kreisförmige Universelle Struktur: Die kompakte runden Größe des M19 entspricht den allgemeinen industriellen Spezifikationen und ist mit den meisten gängigen industriellen Steuerungs- und intelligenten Geräten kompatibel.Methoden der Außen- und Panelmontage mit hoher Vielseitigkeit, geeignet sowohl für Standard- als auch für nicht-Standard-Ausrüstung zur Unterstützung der Verkabelung.

Anwendungsbereiche

Wachstumslampen
Kommunikationsanwendung
Maschinen zum Codieren von Erzeugnissen
Inventarproduktcodierung
Inkjet-Systeme
Sonnensystem
Industrie-Tintenstrahlgeräte
Elektrotechnische Geräte
Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
Kommunikationsgeräte
Schwermaschinen

Elektrische Parameter
NUmber von Polen	2+20-Pin-wasserdichtes Steckverbinder
Aktuelles Rating	15A+5A
Nennspannung	300VAC max.
Haltbarkeitsspannung	Bei der Anlage sind die folgenden Anforderungen zu beachten:

Technische Parameter
Kontaktwiderstand	10 mΩ max.
Isolationsstruktur	500 MΩ bei 500VDC
Betriebstemperatur	-40 °C ~ +105 °C
IP-Klasse	IP67 (1m / 30min), wenn gekoppelt
Schimmelstoff	PA66
Kontaktmaterial/Endmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter
Nennspannung	600VAC max.
Aktuelles Rating	20A max.
Min. Drahtgröße OD	3.0mm ~ 6.0mm
Maximale Drahtgröße	8.0mm ~ 10.0mm
Max.Kabelquerschnittfläche	0.5 mm²~ 2,5 mm²

Entwurfsbeschreibung

Häufig gestellte Fragen

1F: Sind Sie eine Fabrik oder Handelsgesellschaft?
A: Wir sind eine Fabrik in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

2F: Wie kann ich Proben bekommen?

A: Es ist mir eine Ehre, Ihnen Proben anzubieten, und die Fracht sollte von Ihnen selbst bezahlt werden. Sie können mir Ihre Kuriernummer und Ihre Detailadresse mitteilen, dann kann ich Ihnen sofort eine Probe schicken.

3F:Wie viele Materialien können Sie liefern?

A: Es gibt einige verschiedene Materialien von Steckverbinder und Kabel, wir verwenden normalerweise PVC/Nylon Material für Produktstecker, PVC/Kautschuk/Silicone Material wurde in Kabel verwendet.Natürlich können wir auch nach Ihren Anforderungen das Material wählen.
