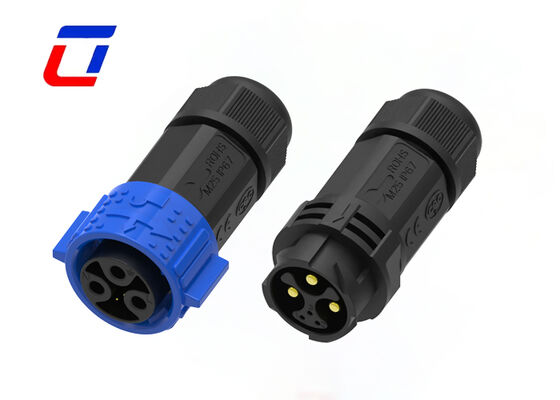

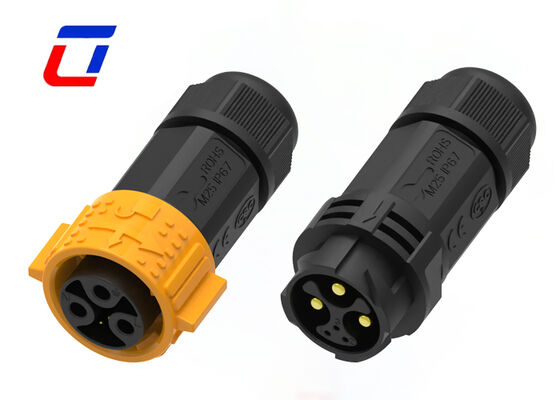

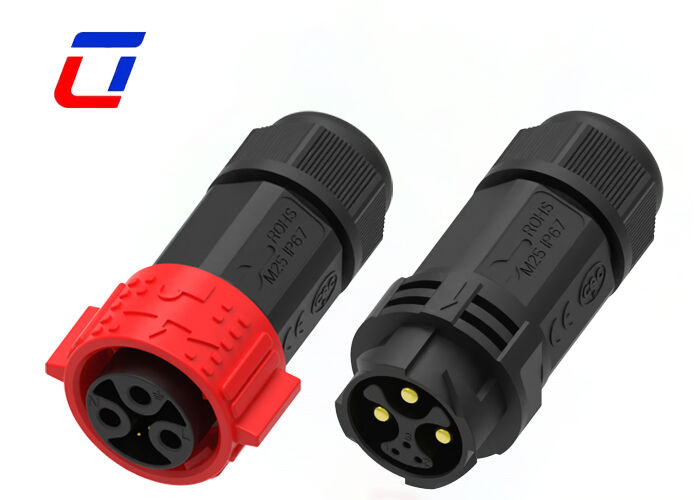

Name: M25 3+3 Pin Panel Mount Stromsignalanschluss Schubverriegelung 300V Anschlüsse wasserdicht
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Verhandlungsfähig USD
Availability: InStock

Startseite Produkte IP67 wasserdichtes Steckverbinder

M25 3+3 Pin Panel Mount Stromsignalanschluss Schubverriegelung 300V Anschlüsse wasserdicht

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M25

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	Kasten
Lieferzeit:	5 bis 8 Arbeitstage
Zahlungsbedingungen:	T/t, d/a, d/p, l/c
Versorgungsmaterial-Fähigkeit:	100000 Paare pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Anzahl der Pins:	3+3Pin Strom und Signal	Wasserdichtigkeitsklasse:	IP67
Aktuell:	15A+5A	Temperaturbereich:	-40℃~+105℃
Material:	Nylon	Typ:	Männlich-weibliche Steckdose
Hervorheben:	M25 3+3-poliger wasserdichter Steckverbinder , Schalttafelmontage-Stromsignalsteckverbinder , wasserdichter IP67-Druckverriegelungssteckverbinder

M25 3+3 Pin Zuverlässige PA66 Wasserdichte Steckverbinder IP67 Panel Mount Rundsteckverbinder

Wasserdichter Stecker M25 3+3 Pin IP67 15A Stecker Buchse Schnellverschluss Stecker Buchse

Hauptmerkmale

Druckverriegelungs-Schnellverschlusssystem
Mehrkernoptionen: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin und 2+20Pin
Feldmontageversion: sowohl Draht-zu-Draht- als auch Draht-zu-Platine-Optionen
Nennstrom 20A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt, willkommen zur Anpassung
OEM/ODM willkommen

Produktübersicht

1. 3+3 Pin Strom- & Signal-integriertes Design

Verwendet ein integriertes Layout mit 3 Strompins + 3 Signalpins, das gleichzeitige Stromversorgung und Signalübertragung mit sauberer Verkabelung ermöglicht
Nennarbeitsspannung 300V, unabhängige Strom- und Signalstromkreise ohne gegenseitige Störungen, vermeidet effektiv Signalverzerrungen und Stromrauschen
All-in-One-Verbindung erfüllt perfekt die integrierten Verdrahtungsanforderungen von Industrie- und intelligenten Geräten

2. Push-Locking-Schnellverbindungsstruktur

Fortschrittliches Push-Locking-Design, automatische Verriegelung nach dem Einstecken, werkzeuglose Schnellverbindung und -trennung ohne Verdrehungsoperation
Eingebaute elastische Schnalle sorgt für eine dichte Verbindung, hervorragende Anti-Vibrations-, Anti-Lockerungs- und Anti-Abfall-Leistung
Unterstützt wiederholtes Ein- und Ausstecken, lange Lebensdauer und einfache Wartung

3. Standard M25 Panel Mount Struktur

Standard M25 Panel-Montagedesign, passt in Standard-Gerätelochgrößen für feste Installation
Feste Panel-Schwanzstruktur verhindert Schütteln und lose Verkabelung, ideal für die Installation von eingebetteten Geräten
Hohe Kompatibilität für Industrieanlagen, Schaltschränke und Außenmontage

4. Hervorragende wasser- und staubdichte Leistung

Hochdichter Silikondichtring sorgt für eine hervorragende dichte Abdichtung gegen Wasser, Staub, Feuchtigkeit und Ölverschmutzung
Stabile Leistung in feuchten, staubigen und temperaturwechselnden rauen Arbeitsumgebungen

5. Stabile Leitfähigkeit & sichere Isolierung

Hochpräzise leitfähige Pins weisen einen geringen Widerstand, eine stabile Leitung und keine Überhitzung nach Langzeitbetrieb auf
Hochfeste Isolierhülle bietet große Spannungsfestigkeit und Leckschutz für industrielle Sicherheit

6. Breite Anwendungen

Weit verbreitet in der industriellen Automatisierung, intelligenten Steuerungssystemen, elektrischen Außengeräten, Sicherheitsgeräten, neuen Energien und der Strom- & Signalverbindung von Instrumenten

Technische Spezifikationen

Steckverbindersystem	Kabel-zu-Platine
Abdichtbar	Ja
Stecker & Kontakt endet zu	Draht & Kabel
Rundsteckverbindertyp	Stecker, Buchse
Gehäusetyp	Kunststoffgehäuse
Produkttyp	Steckverbinder-Kit
Anzahl der Positionen	3+3
Anzahl der Signalpositionen	3
Kontakte vorbelastet	Ja
Betriebsspannung (VAC)	600V max.
Betriebsspannung (VDC)	600V max.
Gehäusematerial	PA66
Isolationsmaterialtyp für Rundsteckverbinder	Thermoplast mit geringer Brandgefahr
Hermetisch versiegelt	Ja
Eingangsstil	Seite
Umweltschutztyp	Elastomer versiegelt, hermetisch versiegelt
O-Ring Material	Elastomer versiegelt, hermetisch versiegelt
Umweltschutz	Ja
Kontaktstrombelastbarkeit (max) (A)	15A max.
Rundsteckverbinder Kontaktart	Stift-Buchse
Steckverbinder-Montagetyp	Kabelmontage (Freihängend)
Steckausrichtungstyp	Gestiftet
Steckverriegelung	Mit
Drahtgröße (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Betriebstemperaturbereich (°C)	-40 ~105°C
IP Wasserdichtigkeit	IP67
IP Staubdichtigkeit	6
UL-Entflammbarkeitsklasse	UL 94V-0

Anwendungsindustrien

Kommunikationsanwendung
Produktcodiermaschinen
Inventurproduktcodierung
Tintenstrahlsysteme
Solarsystem
Industrielle Tintenstrahlgeräte
Elektroenergieausrüstung
Laborforensik- und Pathologiegeräte
Kommunikationsausrüstung
Schwerlastmaschinen

Produktionsabmessung

Technische Details

Häufig gestellte Fragen

Was ist die Nennspannung?

Die Nennspannung, auch Betriebspannung genannt, hängt hauptsächlich vom verwendeten Isolationsmaterial des Steckverbinders und dem Abstand zwischen den Kontaktgrößen ab. Einige Komponenten oder Geräte funktionieren möglicherweise nicht richtig, wenn sie unter ihrer Nennspannung betrieben werden.

Was ist der Nennstrom?

Der Nennstrom, auch Betriebsstrom genannt. Wenn Steckverbinder unter dem Nennstrom bei richtiger Spannung betrieben werden, funktionieren sie im Allgemeinen ordnungsgemäß. Während des Steckverbinderdesigns stellen thermische Überlegungen sicher, dass der Steckverbinder die Nennstromanforderungen erfüllt, da der Stromfluss aufgrund des Leiterwiderstands und des Kontaktwiderstands Wärme erzeugt.

Was ist Ihre Mindestbestellmenge (MOQ)?

Die MOQ variiert je nach Produkttyp – normalerweise 500 Einheiten für Standardmodelle und 1000 Einheiten für kundenspezifische Artikel. Eine niedrigere MOQ kann für Testbestellungen oder langfristige Kooperationen ausgehandelt werden.
