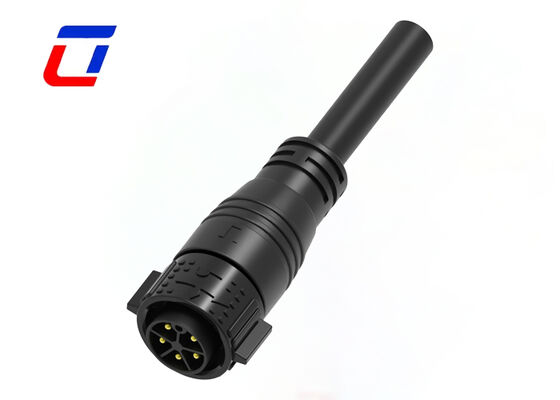

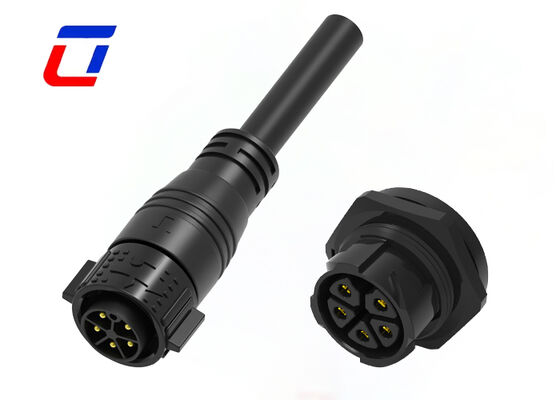

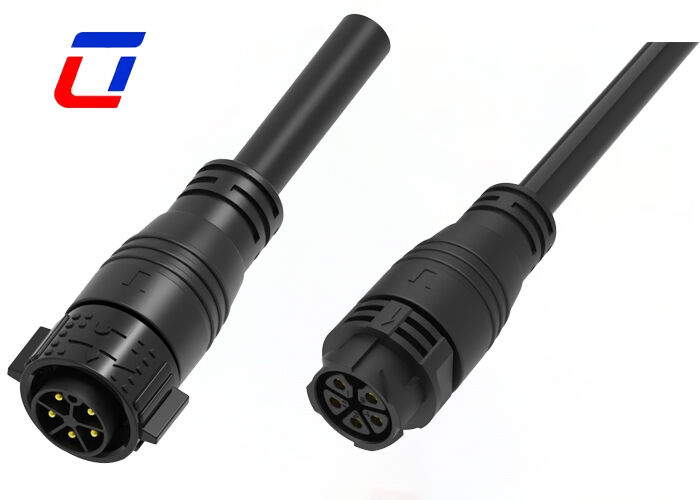

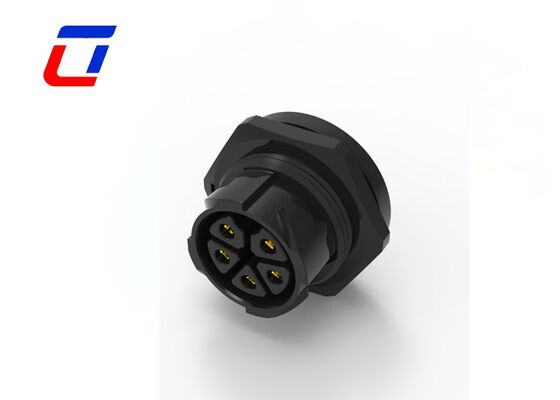

Schnellverschluss M25 20A 5 Pins Elektrische männliche weibliche Steckverbinder
Dieser 5-Stift-Anschluss M25 ist ein rundes, wasserdichtes 300-Volt-Anschlussanschluss für industrielle Anwendungen.mit einem Schnelllöschsystem mit Push-Lock und einer männlich-weiblichen Schotte, bietet es eine zuverlässige Stromversorgung für panelmontable Geräte in anspruchsvollen Umgebungen.
Produktübersicht
1. Standardelektrische Parameter
Nennstrom 20A, 5-Pin-Matched-Mann- und Weibersatz realisiert eine Mehrkreislauf-Stromübertragung mit stabiler Stromausgabe
Einhaltung der Umweltnorm RoHS, frei von schädlichen Schwermetallen, vollständig konform für die Ausfuhr ins Ausland
2. PA66 Flammschutzgehäuse aus Kunststoff
Gebaut aus hochfester PA66-Kunststoff, stoßfest und alterungssicher, ohne Riss oder Zerbrechlichkeit nach langer Lebensdauer
Ausgezeichnete Isolationsleistung verhindert Leckage, stabile physikalische und elektrische Leistung unter einem breiten Temperaturbereich
3. Schnellverbindungs-Struktur mit Druckschloss
Einfach zu bedienen, automatisch nach dem Einlegen zu sperren, Werkzeugfrei zu stecken und zu trennen
Die enge Schnalle bietet eine zuverlässige Anti-Vibrationsleistung und verhindert lose Verbindung und Stromausfall bei kontinuierlicher Vibration
4. Universal M25 Standardgröße
Standard M25 Abmessung passt zu den meisten Geräteausschnitten Löcher, männliche und weibliche Köpfe genau ausgerichtet ohne Verschieben
Ein getrenntes Design für männliche und weibliche Träger vereinfacht die Verkabelung, die Montage der Geräte und die spätere Wartung des Ersatzes
5. Breiter Anwendungsbereich
geeignet für industrielle Steuerungseinheiten, Außenbeleuchtung, kleine neue Energieausrüstung, intelligente Instrumente und automatische Stromanschlüsse
Wesentliche Merkmale
- Schnellentlastungssystem mit Schaltvorrichtung für den Werkzeugfreien Betrieb
- Mehrere Pin-Konfigurationen verfügbar: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin und 2+20Pin
- Feldmontage-Versionen: Optionen "draht-zu-draht" und "draht-zu-brett"
- Wasserdichte Steckverbinder mit hohem Nennstrom, geeignet für den Dauerbetrieb mit 20 A
- Kabelmontage mit Anpassungsmöglichkeiten unterstützt
- OEM/ODM-Dienstleistungen willkommen
Elektrische Spezifikationen
| Parameter |
Spezifikation |
| Zahl der Polen |
Wasserdichtes 5-Pin-Anschluss |
| Aktuelles Rating |
Maximal 20A |
| Nennspannung |
Maximal 300 VAC |
| Haltbarkeitsspannung |
1500VAC @ 60 Sekunden |
Technische Spezifikation
| Parameter |
Spezifikation |
| Kontaktwiderstand |
maximal 10 mΩ |
| Widerstand gegen Isolierung |
500 MΩ bei 500VDC |
| Betriebstemperatur |
-40°C bis +105°C |
| IP-Bewertung |
IP67 (1 Meter / 30 Minuten) |
| Schimmelstoff |
PA66 |
| Kontaktmaterial/Endmaterial |
Vergoldetes Messing |
| Dichtungsmaterial |
Silikon |
Betriebsparameter
| Parameter |
Spezifikation |
| Nennspannung |
600 VAC maximal |
| Aktuelles Rating |
Maximal 30A |
| Mindestgröße des Drahtes |
6.5 mm - 10 mm |
| Maximale Drahtgröße OD |
10.5 mm - 18 mm |
| Maximale Querschnittsfläche des Kabels |
0.5 mm2 - 6.0 mm2 |
Anwendungsbereiche
- Kommunikationsgeräte
- Maschinen zur Produktcodierung und Tintenstrahlsysteme
- Ausrüstung für die Codierung von Warenbeständen
- Industrielle Tintenstrahlgeräte
- Solarenergiesysteme
- Elektrotechnische Geräte
- Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
- Schwermaschinen
Produktionsgrößen
Technische Einzelheiten
Häufig gestellte Fragen
Wie kann ich Proben bekommen?
Wir stellen Ihnen gerne Proben zur Verfügung, wobei die Frachtkosten vom Kunden getragen werden. Bitte geben Sie Ihre Kurier-Kontonummer und detaillierte Versandadresse für den sofortigen Versand der Proben an.
Gibt es einen Rabatt für Großbestellungen?
Ja, wir bieten abgestufte Rabatte für Massenbestellungen mit zunehmend wettbewerbsfähigen Preisen bei höheren Mengen. Bitte teilen Sie Ihre erwartete Menge für ein maßgeschneidertes Angebot.
Welche Zahlungsmethoden akzeptieren Sie?
Wir akzeptieren T/T (Telegraphic Transfer), L/C (Letter of Credit), PayPal und West Union. Für große Bestellungen sind unsere Standardbedingungen 30% Anzahlung mit 70% Guthaben vor Versand.
