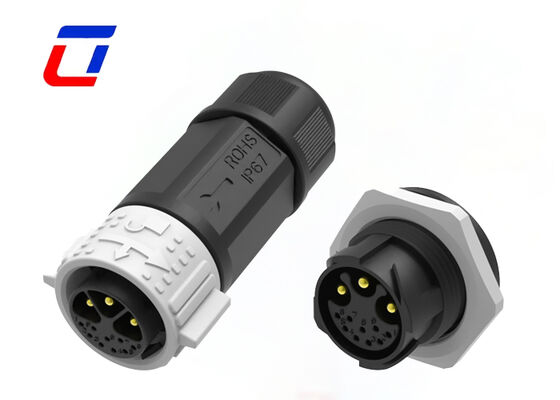

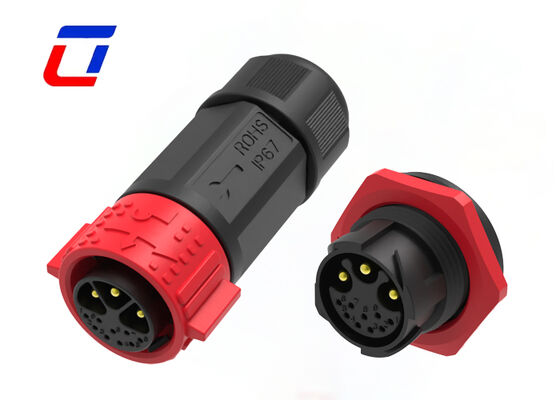

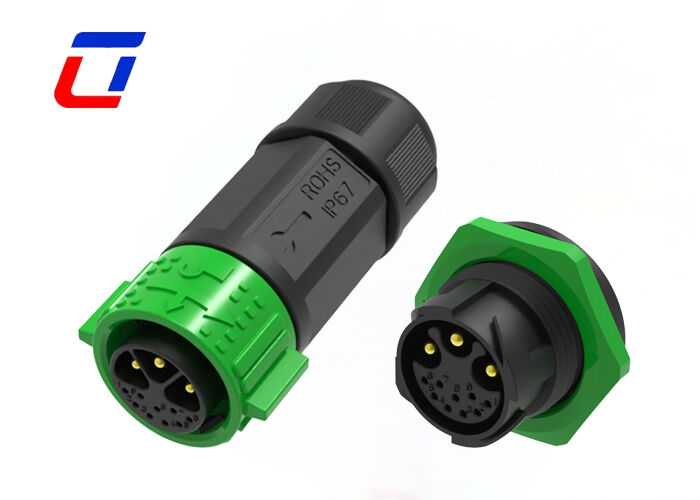

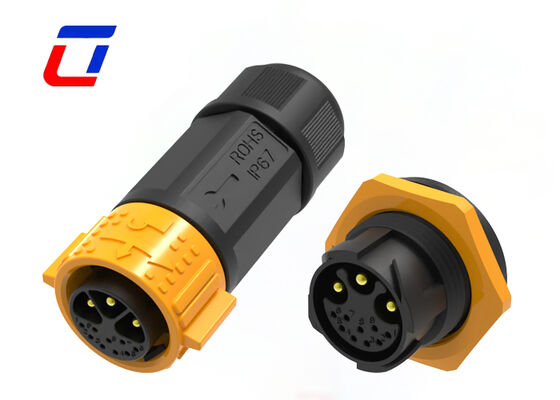

Multi-Pin-Anschluss 3+9 Pin M25 20A 300V Außenwasserdichtes Anschluss
Hauptmerkmale
- Schnellentlastungssystem mit Schaltschloss
- Multicore-Optionen: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin und 2+20Pin
- Feldmontage-Version:optional sowohl von Draht zu Draht als auch von Draht zu Brett
- Nennstrom 20A bei langem Betrieb
- Kabelmontage unterstützt, kundenspezifisch willkommen
- OEM/ODM willkommen
Anwendungsbereiche
- Kommunikationsanwendung
- Maschinen zum Codieren von Erzeugnissen
- Inventarproduktcodierung
- Inkjet-Systeme
- Sonnensystem
- Industrie-Tintenstrahlgeräte
- Elektrotechnische Geräte
- Laboratoriumsgeräte für Gerichtsmedizin und Pathologie
- Kommunikationsgeräte
- Schwermaschinen
Schnelle Details von 3+9PinAnschlüsse Männlich weiblich
Schnelle Selbstverschlussstruktur (Fadenfrei)
Einmaliges Schnappsperren, klares Klickspeichern, Schraub- und Drehfreiheit;Vermeidung eines versehentlichen Trennens unter langfristigen Schwingungsarbeitsbedingungen, unterstützt mehr als 5000-mal stabile Stecker-In-Zyklen.
3+9 Hybrid-Pin-Layout (Leistung + Signaltrennung)
3 große Durchmesser-Power-Pins für den Hauptstromkreis, 9 kleine Signal-Pins für Sensoren, Kommunikations- und Steuerungsleitungen, unabhängige Pin-Isolation, um Signalstörungen zu vermeiden,Ein Anschluss für eine doppelte Übertragung.
Hochleistungsgehäuse PA66
UL94-V0 Flammschutz PA66 Nylon, hohe Zugfestigkeit, Anti-Aging, Ölbeständigkeit, Säure- und Alkali-Korrosionsbeständigkeit, breiter Betriebstemperaturbereich -40 °C ~ +105 °C,Anpassung von Außen- und Ausrüstungseinrichtungen an interne raue Temperaturumgebungen.
IP67 Vollversiegelung
Integriertes O-Ring-Siegelsystem aus hochelastiktem Silikon, vollständig verknüpft und bis zu IP67 geschützt, verhindert Wasser, Staub, Feuchtigkeitsinfiltration, geeignet für Außen, Werkstatt,Ausrüstungskabinett und andere nasse/staubige Szenarien.
300V Sicherheitsspannung
Standardspannung 300 V Wechselstrom/Gleichstrom, vergoldete Spitzen aus Kupferlegierung, extrem geringer Kontaktwiderstand, stabile leitfähige Leistung, keine Erwärmung während des Dauerbetriebs mit Dauerlast,Sicher für den Stromkreislauf mit neuer Energie.
Sicher und umweltfreundlich
Vollständig konform mit den Umweltnormen RoHS und REACH, nicht-toxische und umweltfreie Materialien, optionale Montage der Platte / Kabel gerade Typ zwei Montageformen,Unterstützung von kundenspezifischen Steckerstrom und Kabelgröße.
| Merkmale des Warentyps |
| Anschlusssystem |
Kabel an Bord |
| Versiegelbar |
- Ja, das ist es. |
| Verbindungs- und Kontaktendungen auf |
Draht und Kabel |
| Typ des Kreislaufanschlusses |
Stecker, Behälter |
| Muster der Schale |
Kunststoffschalen |
| Art der Ware |
Verbindungsgerät |
| Konfigurationsmerkmale |
| Anzahl der Positionen |
3 + 9 |
| Anzahl der Signalpositionen |
9 |
| Kontakte vorinstalliert |
- Ja, das ist es. |
| Elektrische Eigenschaften |
| Betriebsspannung |
Maximal 600 V. |
| Betriebspannung (VDC) |
Maximal 600 V. |
| Körpermerkmale |
| Muscheldrüsen |
PA66 |
| Typ des Isolationsmaterials für Kreislaufanschlüsse |
Thermoplast mit geringer Brandgefahr |
| Hermetisch versiegelt |
- Ja, das ist es. |
| Eintrittsstil |
Seite |
| Art des Umweltschutzes |
Elastomer versiegelt, hermetisch versiegelt |
| O-Ring-Material |
Elastomer versiegelt, hermetisch versiegelt |
| Umweltschutz |
- Ja, das ist es. |
| Kontaktmerkmale |
| Kontaktstrom (maximal) (A). |
Maximal 15A. |
| Kontaktart des Kreislaufanschlusses |
Steckdose |
| Mechanische Befestigung |
| Typ der Verbindungseinrichtung |
Kabelmontage (frei hängend) |
| Typ der Paarungsrichtung |
Schlüsselfest |
| Paarungshaltbarkeit |
Mit |
| Abmessungen |
| Wirbegröße (AWG) |
20AWG, 18AWG, 16AWG,14AWG, |
| Nutzungsbedingungen |
| Betriebstemperaturbereich (°C) |
-40 ~ 105 °C |
| IP-Wassersiegelung |
IP67 |
| IP-Staubdichtungsgrad |
6 |
| Industriestandards |
| UL-Flammbarkeitsbewertung |
UL 94V-0 |
Produktionsdimension
Weitere technische Einzelheiten
Häufig gestellte Fragen
F1: Was ist die Nennspannung?
A1:Nennspannung, auch als Betriebsspannung bezeichnet, die hauptsächlich vom verwendeten Verbindungsdämmstoff und dem Abstand zwischen den Kontakthöhen abhängt.Einige Komponenten oder Vorrichtungen, die in einer Spannung unter ihrer Nennspannung sind, können ihre Funktionen nicht erfüllen..
Q2: Was ist das?Was ist, wenn es Qualitätsprobleme mit den erhaltenen Waren gibt?
A2:Bitte stellen Sie innerhalb von 7 Tagen nach Erhalt Fotos/Videos der defekten Produkte zur Verfügung. Wir werden das Problem überprüfen und Lösungen wie kostenlosen Austausch, Reparatur,oder teilweise Erstattung je nach Situation.
Q3:Wie garantieren Sie die Produktqualität?
A3:Wir führen eine strenge Qualitätskontrolle während des gesamten Produktionsprozesses durch: Rohstoffinspektion, Vorlaufprüfung und endgültige Probenahmeinspektion.Alle Produkte sind mit einer 12-monatigen Garantie gegen Herstellungsfehler ausgestattet..
