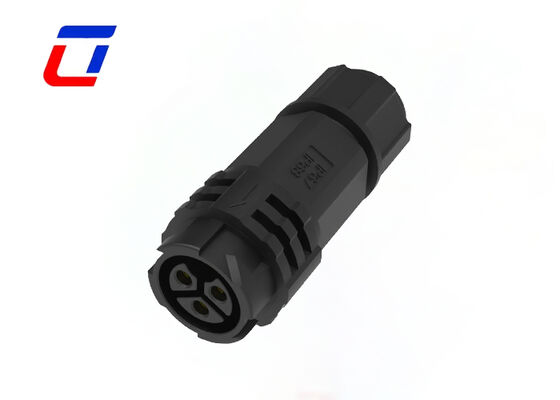

Name: 20A M19 3-Stift-Mann-Frauen-Anschluss Kunststoff-PA66 IP67 Kreislauf-Stromanschlüsse
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte IP67 wasserdichtes Steckverbinder

20A M19 3-Stift-Mann-Frauen-Anschluss Kunststoff-PA66 IP67 Kreislauf-Stromanschlüsse

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Aktuelle Bewertung:	20A für Strom	Nennspannung:	300V
Temperatur:	-40 ~ 105 °C	Material:	PA66 und Messing verzinnt
Flammwidrigkeitsklasse:	UL94-V0
Hervorheben:	20A M19 3-Pin-Stromanschluss , Kreisverbindung aus Kunststoff PA66 , Wasserdichtheit IP67 männlich-weiblich

20 A 3-poliger Stromanschluss M19 wasserdichter DC-Schnellanschluss

Produktübersicht

M19 3 Pin 300V Wasserdichter Kabelstecker Schnellverschluss für Strom

Hauptmerkmale

Artikelname:Wasserdichter M19-Kabelstecker
Spezifikationen:Gerade Stecker-Buchse-Verbindung, gewinkelte Stecker-Buchse-Verbindung, vorn montierte Kabel-zu-Platine, rückseitig montierte Kabel-zu-Platine, integriertes Spritzgießen
Kopplungsart:Selbsthemmend
Anzahl der Pins:2-22 Stifte
Stecker:Montagetyp und Injektionstyp verfügbar
Buchse:Frontmontage, Rückmontage, Leiterplattenmontage
Wasserdichtigkeitsgrad:IP67/IP68
Steckertyp:Montagesicherungsschraube; Montageschweißen; Spritzguss mit Kabel
Drahtstärke:1,0–6,0 mm² (18 AWG–10 AWG)
Verdrahtungsbereich Zusammengebaut:6,0 mm ~ 16 mm; Formteil 6,0 mm ~ 16,5 mm
Haltbarkeit:3000 Mal
Anwendbare Temperatur:-40℃~105℃

Kurze Beschreibung

1. 20A Hochstrom-stabiles Netzteil

Ausgestattet mit einem 3-Kern-Stromkreisdesign und einer Nennstrombelastung von 20 A zur Unterstützung des Anschlusses von Elektrogeräten mittlerer und hoher Leistung
Eine große leitende Fläche und ein geringer Kontaktwiderstand sorgen für einen geringen Temperaturanstieg und eine stabile Spannungsausgabe bei kontinuierlichem Volllastbetrieb
Die ausgewogene dreiadrige Übertragungsstruktur vermeidet einphasige Überlastung und ist ideal für den industriellen Niederspannungsanschluss

2. Robustes Gehäuse aus PA66 in Industriequalität

Integral geformt aus hochwertigem technischem PA66-Kunststoff, der zuverlässige Isolierung und Auslaufschutz bietet
Hohe Zähigkeit, Schlagfestigkeit und Verschleißfestigkeit halten häufigem Einstecken und Kabelziehen stand, ohne zu reißen
Hervorragende Wetterbeständigkeit und Anti-Aging-Leistung gewährleisten einen stabilen Betrieb in feuchten Umgebungen mit hohen und niedrigen Temperaturen

3. Vollständiger wasserdichter und staubdichter IP67-Schutz

Die hochpräzise Ringdichtung sorgt für eine dichte Verbindung zwischen Stecker und Buchse und verhindert effektiv das Eindringen von Wasser, Staub und Feuchtigkeit
Die Schutzart IP67 verhindert Pin-Oxidation, Kurzschlüsse und schlechten Kontakt bei staubigen und feuchten Arbeitsbedingungen im Freien
Die dauerhafte Dichtungsleistung reduziert Geräteausfälle und Wartungshäufigkeit erheblich

4. Universeller runder M19-Stecker und -Buchse

Die runde Standardgröße M19 passt in die meisten Befestigungslöcher für Industrie- und Außengeräte und ist gut kompatibel
Präzise Ausrichtung und feste Verriegelung sorgen für eine hervorragende Antivibrations- und Lockerungsleistung während des Gerätebetriebs
Die kompakte und übersichtliche Struktur erleichtert die Massenmontage und die technische Verkabelung vor Ort

5. Breites Anwendungsspektrum

Weit verbreitet in der industriellen Automatisierung, Hochleistungs-Außenbeleuchtung, kleinen neuen Energiegeräten, Baumaschinen, Sicherheitsstromsystemen und industriellen Außengeräten

Technische Spezifikationen

Elektrische Parameter

Anzahl der Pole	3-polig
Aktuelle Bewertung	20A max.
Nennspannung	300VAC max
Haltbarkeitsspannung	1500 VAC bei 60 s.

Technische Parameter

Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500 VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1 m / 30 Min.) im gesteckten Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Betriebsparameter

Nennspannung	600VAC max
Aktuelle Bewertung	15A max
Min. Drahtgröße Außendurchmesser	3,0 mm ~ 6,0 mm
Max. Drahtgröße Außendurchmesser	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Entwurfsskizze

Häufig gestellte Fragen

Welche Versandarten bieten Sie an? Wie lange ist die Lieferzeit?

Wir bieten mehrere Versandoptionen an: 1) Kurier (DHL/UPS/FedEx): 3–7 Werktage für kleine Pakete; 2) Luftfracht: 7-15 Werktage; 3) Seefracht: 20-45 Werktage. Die Lieferzeit variiert je nach Zielort und Versandart.

Wie viele Materialien können Sie bereitstellen?

Es gibt einige unterschiedliche Materialien für Stecker und Kabel. Normalerweise verwenden wir PVC/Nylon-Material für Produktstecker, während für Kabel PVC/Gummi/Silikon-Material verwendet wurde. Selbstverständlich können wir das Material auch nach Ihren Wünschen auswählen.

Kann ich ein individuelles Etikett haben?

Ja, natürlich können Sie Ihre eigene Handelsmarke und Verpackung erstellen. Wenn Sie die Verpackung entwerfen müssen, steht Ihnen auch ein professioneller Designer zur Verfügung.

Größe und Tag:

Ansprechpartner: Miss. Gina

Telefon: +86 075523019434
