Name: 15A+5A M19 3+4 Pin IP67 Steckverbinder 300V Wasserdichte Stromsignaldrahtverbindung
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Startseite Produkte IP67 wasserdichtes Steckverbinder

15A+5A M19 3+4 Pin IP67 Steckverbinder 300V Wasserdichte Stromsignaldrahtverbindung

Produktdetails:

Herkunftsort:	China
Markenname:	Ulinkcon
Zertifizierung:	CE/Rohs/TUV/UL
Modellnummer:	M19

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Verpackung Informationen:	1. Plastiktüte; 2. Karton; 3. Gemäß den Anforderungen des Kunden
Lieferzeit:	3~6 Werktage
Zahlungsbedingungen:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100.000 Paar pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

STIFT:	3+4Pin	Nennspannung:	300V
Aktuelle Bewertung:	15+5A	Steckertyp:	Schnellverbinder
Material:	Nylon	Schwer entflammbar:	UL94-V0
Hervorheben:	Wasserdichte Verbindung 15A 5A M19 , 3+4 Pins IP67-Kabelanschluss , 300V wasserdichter Strom-Signal-Steckverbinder

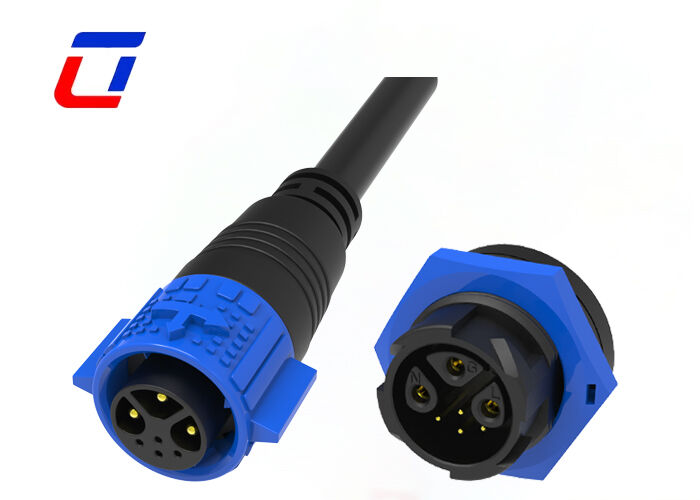

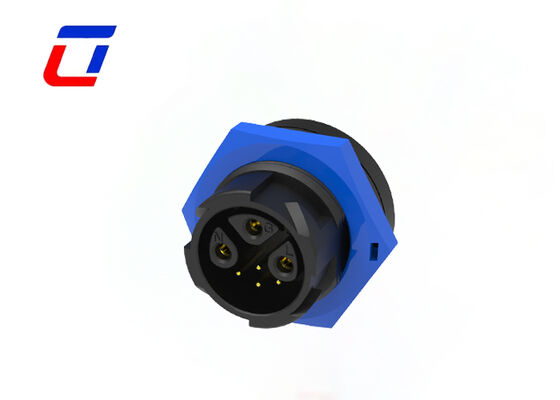

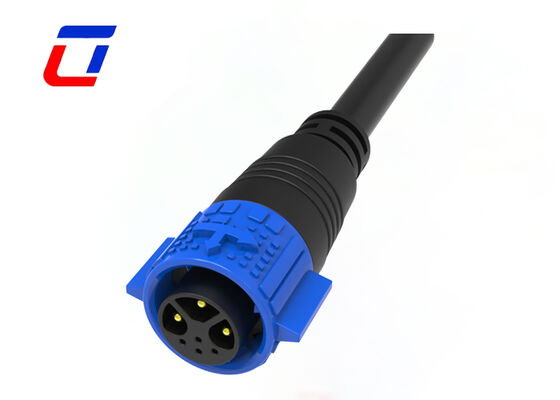

M19-Stecker/Buchse, 300 V, 3+4-poliger Strom- und Signalanschluss für den Außenbereich

Kurze Beschreibung

1. Split-Pin-Layout mit zwei unabhängigen Stromkreisen
Entworfen mit getrennter 3+4-Pin-Struktur für unabhängige Strom- und Signalübertragung: 3 Pins unterstützen eine 15-A-Hochstrom-Stromversorgung, 4 Pins für eine 5-A-Niedrigstrom-Signalübertragung. Durch die physikalische Trennung zwischen starkem und schwachem Strom werden Signalrauschen und Stromstörungen effektiv eliminiert.
Nennspannung bis 300V, Doppelkreise arbeiten gleichzeitig ohne gegenseitige Beeinflussung. Es integriert eine Hochleistungsstromversorgung und Mehrkanal-Steuersignale in einem Steckverbinder, um die Kabelbaumanordnung zu vereinfachen.
Das optimierte stromführende Design für Hochstrom-Pins kontrolliert den Temperaturanstieg bei Langzeitbetrieb unter Volllast und vermeidet so Überhitzung und Kurzschlussrisiken.

2. Vollständige IP67-Abdichtung für wasser- und staubdichte Leistung bei jedem Wetter
Ausgestattet mit einem integrierten elastischen Dichtungsring und einer Kompressionsdichtungsstruktur, die die Schutzart IP67 erreicht. Es verhindert vollständig, dass Regenwasser, Schlamm, kondensierte Feuchtigkeit und Industriestaub mit den internen Anschlüssen in Kontakt kommen.
Alterungsbeständige Dichtungsteile behalten auch nach häufigem Verstopfen eine stabile Dichtungskapazität und eignen sich für Geräte im Freien, feuchte Werkstätten und Spritzarbeitsumgebungen.
Die wasserdichte Innenisolierung verhindert elektrische Leckagen und Signalunterbrechungen durch Feuchtigkeit und gewährleistet so einen gleichmäßigen Gerätebetrieb.

3. Zuverlässiges leitfähiges System für langen Dauerbetrieb
Die verdickte leitfähige Basis auf Hochstromstiften unterstützt eine stabile 15-A-Last ohne Leistungsverlust; Verfeinerte Signalpins verfügen über eine extrem niedrige Impedanz, um eine verlustfreie Datenübertragung bei einem schwachen Strom von 5 A zu gewährleisten.
Korrosions- und oxidationsbeständige Kontakte verhindern schlechte Kontakte oder Stromausfälle nach längerem Einsatz im Freien oder in Industrieumgebungen und senken so die Wartungskosten der Geräte.
Das Gehäuse entspricht dem 300-V-Isolationsstandard mit verdickten Isolationsschichten zwischen Strom- und Signalpins, um Querschlussgefahren zu vermeiden.

4. Universeller Runddrahtverbinder für einfache Montage
Standardmäßiges M19-Rundkabel-zu-Kabel-Design ohne Leiterplattenmontage, was eine schnelle Kabelbaummontage und passende Montagelinien für die Massenproduktion ermöglicht.
Die eingebaute Anti-Lockerungs-Begrenzungsschnalle hält die Verbindung nach dem Andocken fest und verhindert ein Lösen durch Gerätevibrationen und leichte Zugkräfte.
Die kompakte und leichte Struktur spart Platz bei der Verkabelung, ideal für die externe Verkabelung kleiner und mittlerer intelligenter Geräte.

5. Breites Anwendungsspektrum
Photovoltaik-Zubehör für den Außenbereich, Landschaftsbeleuchtung, Strom- und Signalverkabelung für die Außenüberwachung;
Kleine industrielle Automatisierungsgeräte, Sensorsteuerungen und tragbare elektrische Geräte für den Außenbereich;
Alle 300-V-Niederspannungsgeräte, die eine integrierte Hochleistungsversorgung und Mehrkanal-Schwachsignale mit Anforderungen an Wasser- und Staubdichtigkeit erfordern.

Hauptmerkmale

Push-Lock-Schnellverschlusssystem
Multic-Core-Optionen: 2Pin, 3Pin, 4Pin, 5Pin für Strom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin und 2+20Pin für kombiniertes Stromsignal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin und 18Pin für Signal verfügbar
Version zur Feldmontage: sowohl Kabel-zu-Kabel- als auch Kabel-zu-Platine-Optionen
Stromstärke 20 A für Langzeitbetrieb
Kabelkonfektionierungsservice unterstützt
OEM/ODM willkommen

Technische Spezifikationen

Elektrische Parameter
Anzahl der Pole	3+4 Multi-Pin
Aktuelle Bewertung	20A max.
Nennspannung	300VAC max
Haltbarkeitsspannung	1500 VAC bei 60 s.
Technische Parameter
Kontaktwiderstand	10 mΩ max
Isolationsstruktur	500 MΩ bei 500 VDC
Betriebstemperatur	-40°C ~ +105°C
IP-Klasse	IP67 (1 m / 30 Min.) im gesteckten Zustand
Formmaterial	PA66
Kontakt-/Anschlussmaterial	Vergoldetes Messing
Dichtungsmaterial	Silikon

Anwendungsbranchen

Wachstumslichter
Kommunikationsanwendung
Produktcodierungsmaschinen
Codierung des Inventarprodukts
Inkjet-Systeme
Sonnensystem
Industrielle Tintenstrahlausrüstung
Elektrische Energieausrüstung
Forensische und pathologische Laborgeräte
Kommunikationsausrüstung
Schwere Maschinen

Betriebsparameter

Nennspannung	600VAC max
Aktuelle Bewertung	20A max
Min. Drahtgröße Außendurchmesser	3,0 mm ~ 6,0 mm
Max. Drahtgröße Außendurchmesser	8,0 mm ~ 10,0 mm
Max. Kabelquerschnittsfläche	0,5 mm² ~ 2,5 mm²

Entwurfsskizze

Häufig gestellte Fragen

F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Wir sind eine Fabrik. Befindet sich im Ulinkcon Industrial Park, Bezirk Bao'an, Shenzhen, China

F: Wer ist für die Zollabfertigung verantwortlich? Stellen Sie die erforderlichen Unterlagen zur Verfügung?

A: Wir stellen Ihnen vollständige Zollabfertigungsdokumente (Handelsrechnung, Packliste, Frachtbrief, Zertifizierungsberichte) zur Verfügung. Zollabfertigungsgebühren und Zölle trägt der Käufer (EXW/FOB-Bedingungen). Bei Bedarf können wir Sie bei der Dokumentenerstellung unterstützen.

F: Wie viele Materialien können Sie bereitstellen?

A: Es gibt einige unterschiedliche Materialien für Stecker und Kabel. Normalerweise verwenden wir PVC/Nylon-Material für Produktstecker, PVC/Gummi/Silikon-Material wurde für Kabel verwendet. Selbstverständlich können wir das Material auch nach Ihren Wünschen auswählen.
